Ce que MEDLANE sait de l'instrument
Reconnaissance des architectures, matériaux, protocoles de contrôle, marquage et traçabilité, inspection : cinq axes documentés, chacun relié à sa source. Rien n'est publié ici comme spécification contractuelle ou preuve de conformité actuelle.
MEDLANE Instrument Atlas
Un atlas de reconnaissance : silhouettes complètes, macros de mors, comparaisons d'architecture, éponymes et quiz vérifiés, tous construits sur des références MEDLANE réelles et leurs photos catalogue.

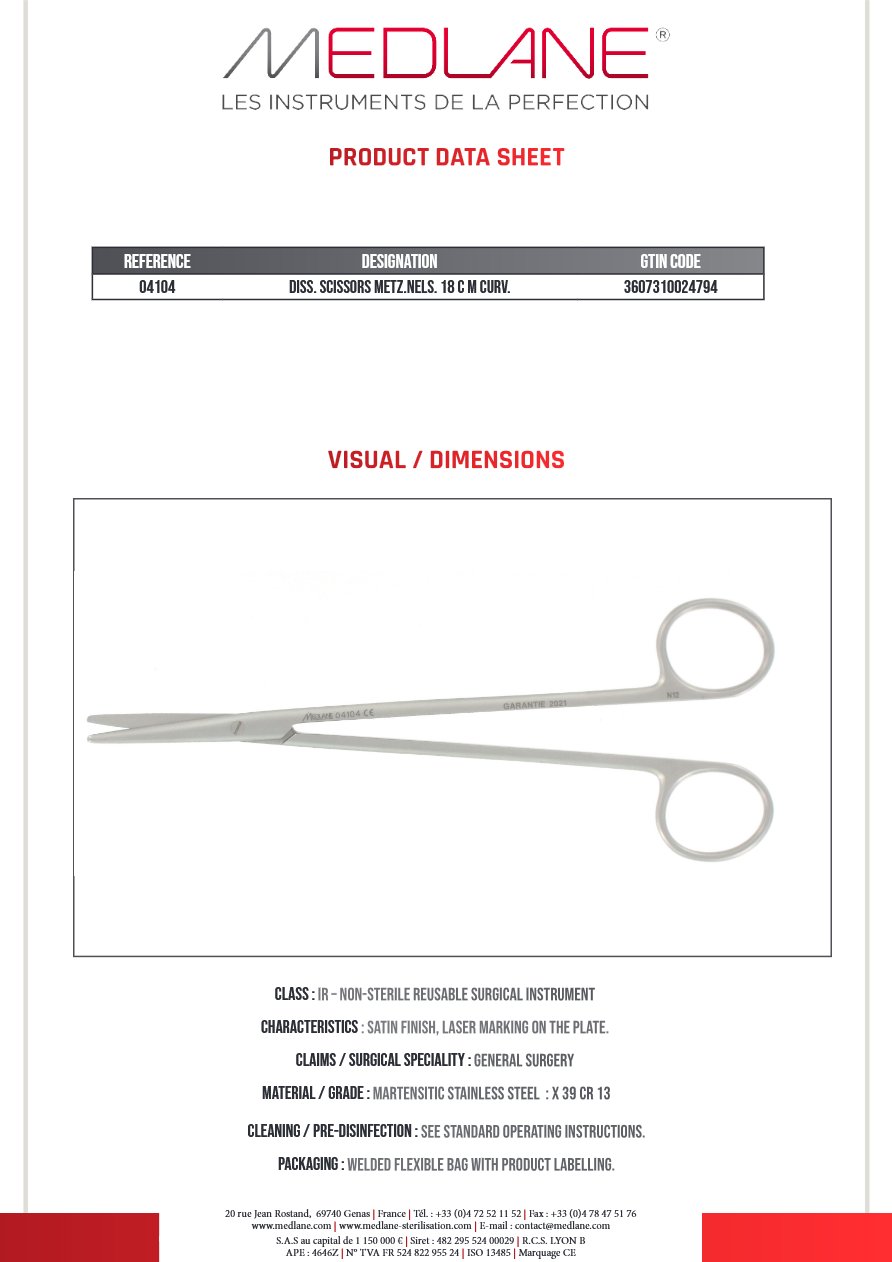

Ciseaux Dissection Metzenbaum nelson 180 mm Courbe
Ciseaux — atlas n°01
Pince Hémostatique Kocher 140 mm C. avec Griffes
Pinces hémostatiques — atlas n°02
Porte Aiguille Mayo Hegar 200 mm
Porte-aiguilles — atlas n°04
- 01Ciseaux Metzenbaum & Mayo
- 02Porte-aiguilles chirurgicaux : critères de choix
- 03Kocher, Kelly, Crile, Halsted & Leriche
- 04Pinces à disséquer — l'art de la préhension
- 05Porte-aiguilles — comprendre les architectures de préhension
- 06Écarteurs sur manche — lire l'architecture avant le nom
- 07Kerrison & pinces à disque — comprendre les instruments de résection rachidienne
Matériaux et nuances
Tableau famille → type d'acier → nuances, repris à l'identique de la documentation technique MEDLANE. La donnée est portée au niveau de la famille, pas de la référence individuelle.
| Famille | Type | Nuances | Numéros |
|---|---|---|---|
| Pinces hémostatiques | Martensitique | X20Cr13 | 1.4021 |
| Pinces à disséquer | Martensitique | X15Cr13 | 1.4021 |
| Pinces à préhension | Martensitique | X20Cr13 | 1.4021 |
| Pinces fixe-champs | Martensitique | X20Cr13 | 1.4021 |
| Porte-aiguilles | Martensitique | X20Cr13 | 1.4021 |
| Passe-fils | Martensitique | X20Cr13 | 1.4021 |
| Clamps | Martensitique | X20Cr13 | 1.4021 |
| Ciseaux | Martensitique | X46Cr13 · X30Cr13 · X38CrMoV15 | 1.4034 · 1.4028 · 1.4117 |
| Écarteurs autostatiques | Martensitique | X20Cr13 | 1.4021 |
| Rugines, curettes, gouges | Martensitique | X20Cr13 · X46Cr13 | 1.4021 · 1.4034 |
| Ciseaux burins, ostéotomes | Martensitique | X46Cr13 · X90CrMoV18 · X50CrMoV15 | 1.4034 · 1.4112 · 1.4028 |
| Rongeurs | Martensitique | X20Cr13 | 1.4021 |
| Pinces à disque | Martensitique | X20Cr13 | 1.4021 |
| Pinces gouges, coupantes | Martensitique | X20Cr13 · X46Cr13 | 1.4021 · 1.4034 |
| Écarteurs à manche, valves, spéculums | Austénitique | X20Cr13 · X15Cr13 | 1.4021 · 1.4024 |
Documentation MEDLANE · Nuances d'acier inoxydable utilisées pour la fabrication des instruments · 2021-12
Données issues de la documentation technique MEDLANE historique ; validation QARA requise avant utilisation comme spécification contractuelle ou réglementaire actuelle.
Rôle des éléments d'alliage
- Le carbone détermine la dureté, le chrome l'inoxydabilité.
- Le molybdène et le vanadium sont des éléments optionnels apportant respectivement longévité du tranchant et résistance aux chocs.
Documentation MEDLANE · Tableau de propriétés des aciers MEDLANE · 2022-02
Quality Lab — comment un instrument est contrôlé
Protocoles documentés MEDLANE, décrits ici pour leur valeur pédagogique. Ils ne constituent pas les critères de libération en vigueur.
Les cinq familles de contrôle
- Contrôle de dureté Rockwell.
- Contrôle visuel et fonctionnel.
- Essais mécaniques.
- Contrôle de coupe.
- Contrôle d'inoxydabilité et de résistance à la corrosion.
Documentation MEDLANE · Dossier technique instrumentation MEDLANE — version 21 · 2021-12
Système qualité en vigueur
- Le système de management de la qualité MEDLANE est certifié ISO 13485:2016 par IMQ (certificat 0270.2026), pour la conception, le pilotage de la production et la distribution d'instruments chirurgicaux de bloc opératoire et de conteneurs de stérilisation.
Système qualité en vigueur · Certificat ISO 13485:2016 — IMQ 0270.2026 · 2026-03
Essai d'élasticité
- 01L'instrument est fermé jusqu'au dernier cran de la crémaillère et maintenu sous contrainte pendant 3 heures à température ambiante.
- 02Après l'essai de corrosion, l'instrument est contrôlé à la recherche de fissures et de déformations permanentes.
Documentation MEDLANE · Dossier technique instrumentation MEDLANE — version 21 · 2021-12
Essai fonctionnel de préhension
- 01Un fil plastique ou une suture de diamètre inférieur ou égal à 0,2 mm est placé dans la partie active, puis l'instrument est fermé.
- 02Une traction de 20 N est appliquée : le fil ne doit s'échapper ni en charge longitudinale, ni en charge transversale.
Documentation MEDLANE · Dossier technique instrumentation MEDLANE — version 21 · 2021-12
Contrôle de coupe
- 01Le matériau d'essai est choisi selon la catégorie de l'instrument ; les ciseaux Mayo et Metzenbaum figurent dans la catégorie « moyen à anneaux » du tableau documentaire.
- 02La coupe est réalisée sur les deux tiers de la lame, trois fois, sans pression latérale.
- 03La coupe attendue est nette, sans arrachement du matériau d'essai.
Documentation MEDLANE · Dossier technique instrumentation MEDLANE — version 21 · 2021-12
Essai de corrosion
- 01Un cycle de nettoyage est appliqué à l'instrument avant essai.
- 02L'instrument est immergé en eau déminéralisée à 90 °C pendant 1 heure, puis séché à l'air.
- 03Le contrôle visuel recherche traces de rouille, microfissures et autres défauts de surface.
Documentation MEDLANE · Dossier technique instrumentation MEDLANE — version 21 · 2021-12
Ciseaux Courants Mayo 170 mm Courbe
Contrôle de coupe — ciseaux à anneaux
Pince Hémostatique Halstead 120 mm C. sans Griffes
Essai d'élasticité — crémaillère fermée

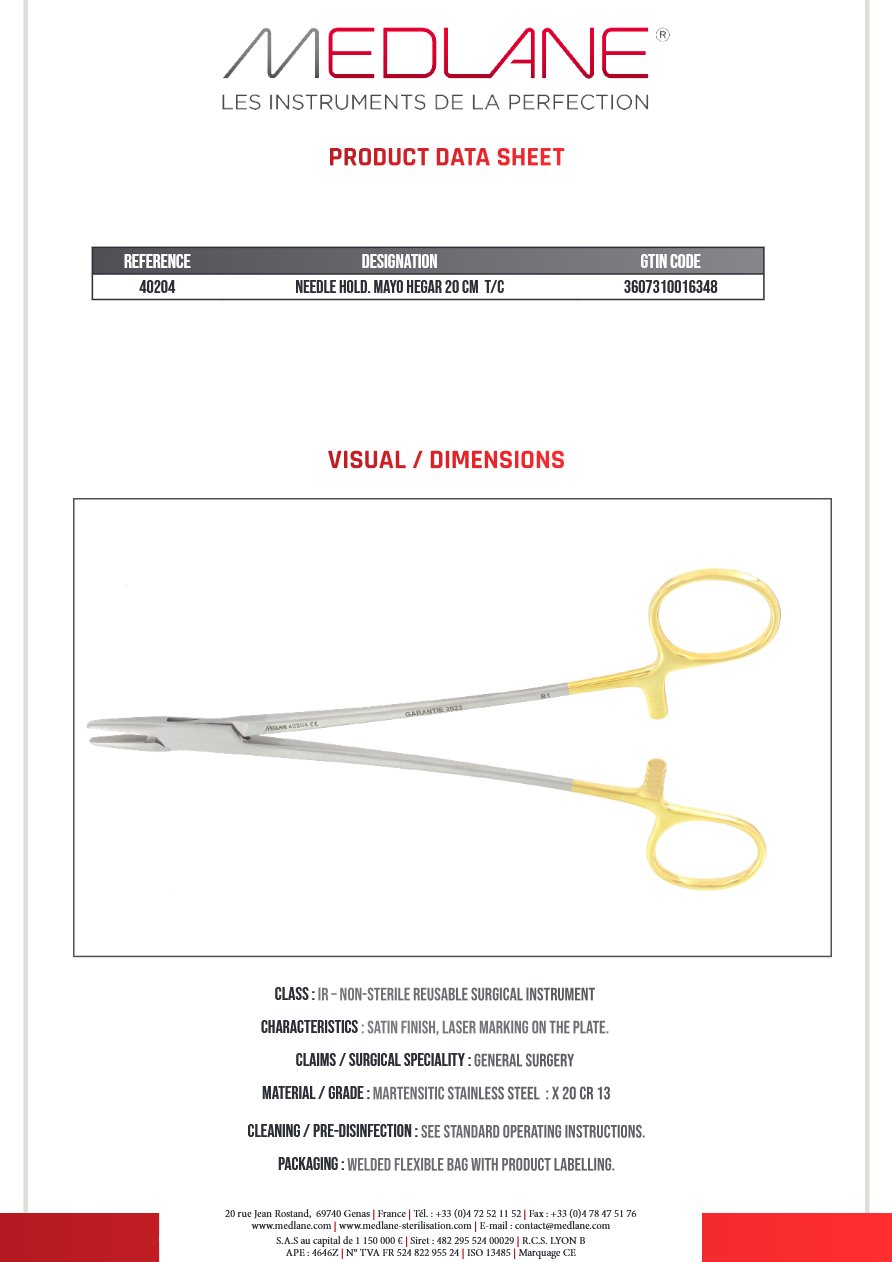

Porte Aiguille Mayo Hegar 200 mm Tungstène
Essai fonctionnel — mors carbure de tungstène
Entretien, inspection et retraitement
Lecture pédagogique de l'inspection d'un instrument après nettoyage. Les paramètres de nettoyage, de désinfection et de stérilisation ne sont pas publiés ici.
- 01Propreté visible des surfaces, articulations et stries
- 02Absence de pièces tordues, cassées, fissurées ou usées
- 03Canules et trocarts non bouchés
- 04Arêtes continues, sans entaille
- 05Fluidité des articulations, sans jeu excessif
- 06Bon fonctionnement des verrouillages et crémaillères
- 07Réassemblage correct des instruments démontables
- 08État des tranchants
Documentation MEDLANE · Notice d'utilisation MEDLANE — dispositifs médicaux ré-stérilisables (version 15) · 2020-09
Les instructions détaillées de pré-désinfection, nettoyage, séchage, lubrification et stérilisation sont régies par la notice MEDLANE en vigueur fournie avec les dispositifs.
Du marquage à la traçabilité
Le marquage est le point d'entrée de l'identification d'un instrument. Les caractéristiques ci-dessous décrivent le process documenté MEDLANE, sans constituer un engagement sur l'équipement actuel.
- 01
Instrument
Référence catalogue MEDLANE
- 02
Marquage laser
Recuit thermique, sans ablation de matière
- 03
Data Matrix ECC200
Variables date, heure, numéro de série
- 04
Identification
Logos et codes-barres pris en charge
- 05
Lecture à l'hôpital
Entrée lecteur codes-barres, PLC ou RS232
- 06
Traçabilité du retraitement
Historiques générés côté poste de marquage
Marquage laser interne
- Le marquage des instruments est réalisé en interne par laser, selon un procédé thermique par recuit qui marque sans ablation de matière.
- L'installation décrite dans la documentation process est un laser YAG TD412 : focale 254 mm, champ de marquage 180 × 180 mm, axe Z motorisé, carter spécifique acceptant jusqu'à 600 × 300 × 260 mm.
- Le logiciel T700W pilote le marquage : Data Matrix ECC200, codes-barres et logos, variables date / heure / numéro de série, bibliothèque de matériaux, génération d'historiques.
- Le poste accepte des liaisons base de données ODBC, Excel, ASCII et CSV, ainsi qu'une entrée lecteur de codes-barres, PLC ou RS232.
Documentation MEDLANE · Documentation process laser MEDLANE · 2021-12

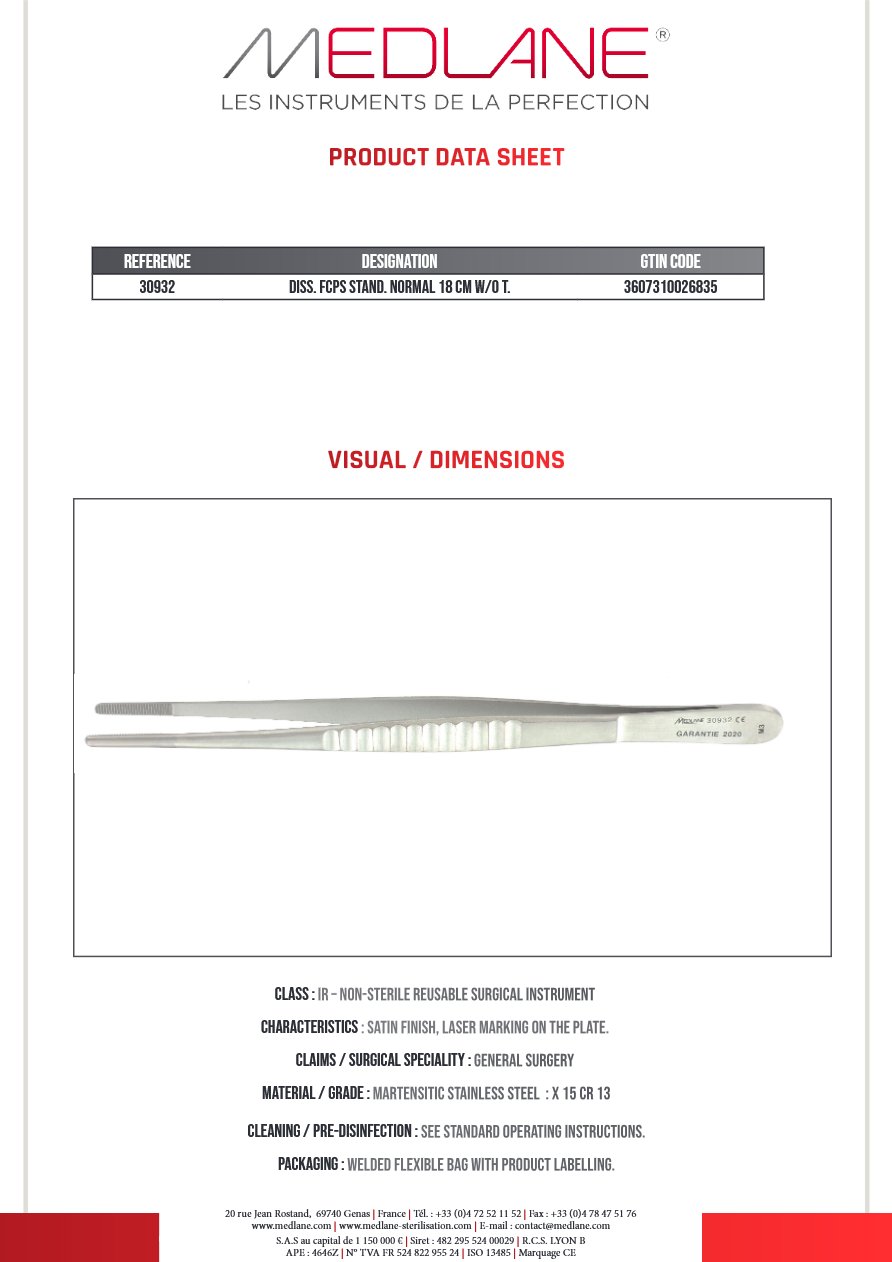

Pince Dissection Standard Norma 180 mm Ss Griffes
Surface marquable — corps de pince

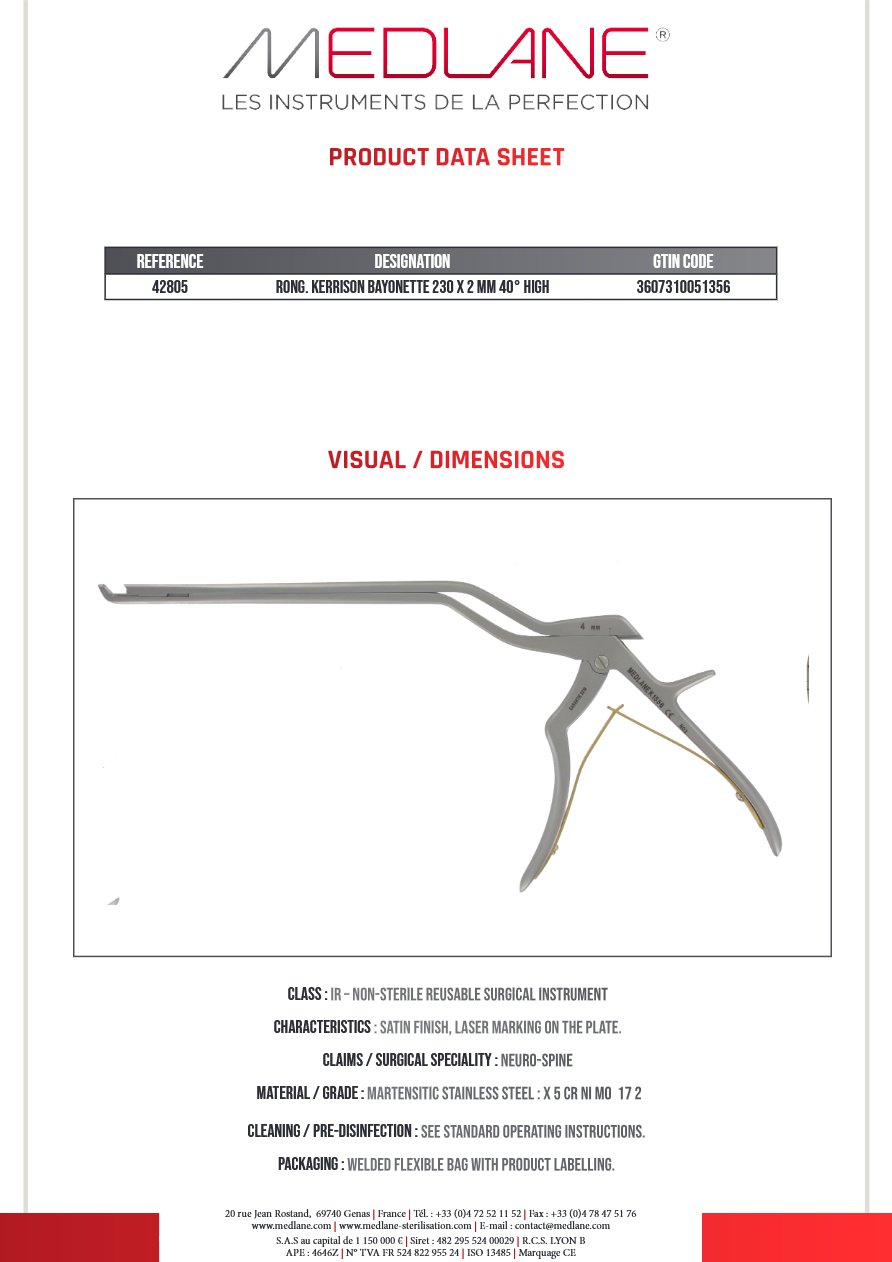

Rongeur KERRISON BAYONETTE 230 X 2 MM 40° HIGH
Surface marquable — tige de rongeur
6 modules documentés publiés
