Deux familles d'instruments se croisent sur une table de chirurgie rachidienne, et elles ne se confondent pas. Le catalogue MEDLANE les désigne différemment : « Lamina Punch Rongeur » et « Rongeur Kerrison » d'un côté, « Rongeur Disque » de l'autre.
La différence se voit d'abord sur la silhouette : une poignée pistolet et une semelle d'appui glissée sous l'embouchure, ou une poignée à anneaux prolongée par un cuilleron. Ce guide sépare les deux architectures, puis lit ce que la désignation écrit : longueur, largeur, angle, mention high ou low, option démontable ou fenêtrée.
Aucune indication d'usage clinique ici : uniquement ce qu'un œil peut vérifier sur l'instrument et sur sa référence.
Deux architectures, deux désignations
Même orientation, même échelle, deux photos produit MEDLANE. À gauche l'architecture Lamina Punch, à droite l'architecture rongeur à disque.
Chaque caractéristique citée ici est celle portée par la désignation catalogue de la référence affichée. Aucune désignation n'est réécrite : la nomenclature MEDLANE est reprise telle quelle.
La famille Lamina Punch
Quatre références de la série Lamina Punch du catalogue MEDLANE : la poignée pistolet et la semelle d'appui sont communes, seules les dimensions et l'angle changent.
1 mm · 90° · High
LAMINA PUNCH Rongeur 180X 1MM 9 0° HG Démontable NON Démontable · REF 42346

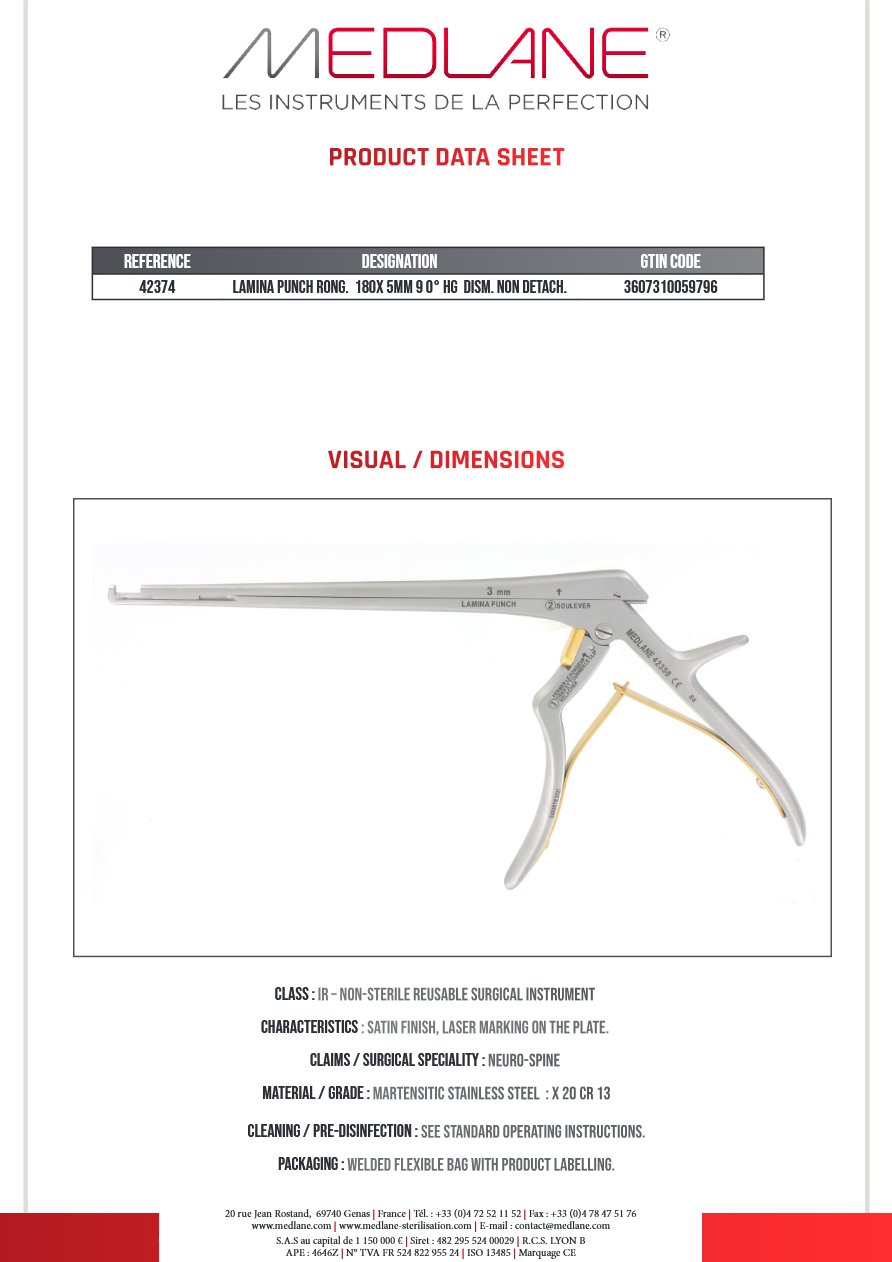

5 mm · 90° · High
LAMINA PUNCH Rongeur 180X 5MM 9 0° HG Démontable NON Démontable · REF 42374

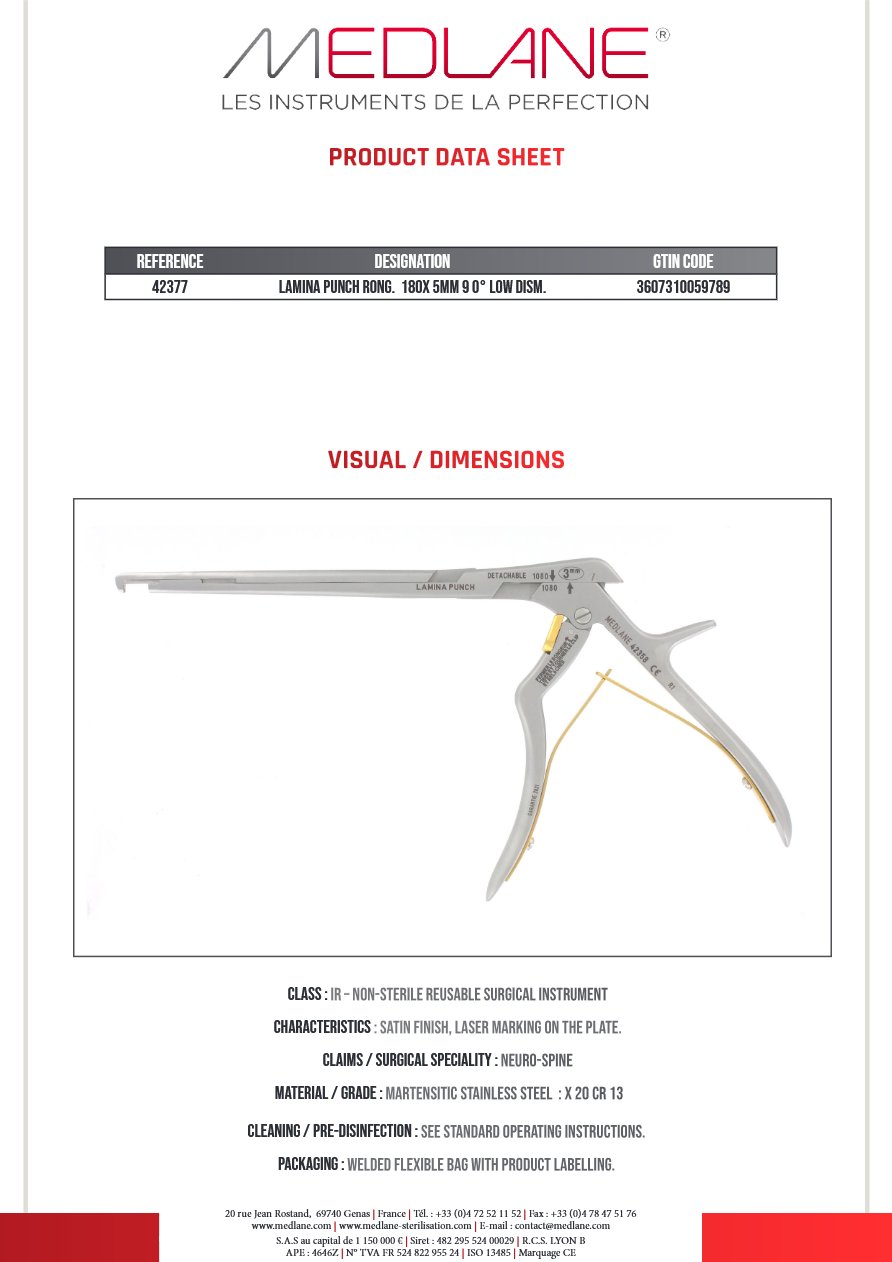

5 mm · 90° · Low
LAMINA PUNCH Rongeur 180X 5MM 9 0° LOW Démontable · REF 42377

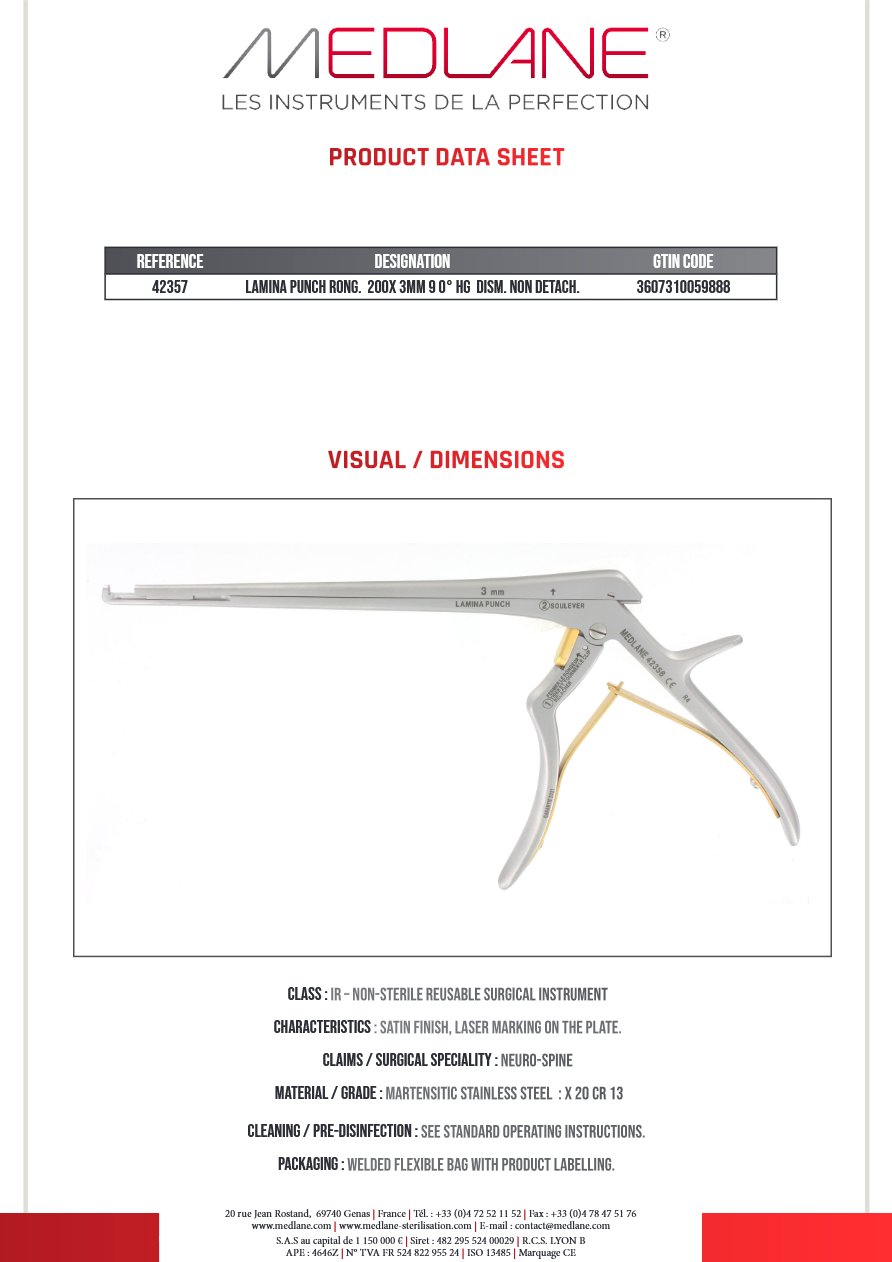

3 mm · 90° · High
LAMINA PUNCH Rongeur 200X 3MM 9 0° HG Démontable NON Démontable · REF 42357
Regardez l'embouchure
Instrument complet → zone observée → détail identifiant
Même fenêtre d'observation et même échelle pour toutes les références : seule la position de l'instrument sur sa planche produit change. Aucune image n'est déformée ni agrandie au-delà de ce que sa définition permet.
- 01 — EMBOUCHURE 1 MM
- 02 — SEMELLE FINE
- 01 — EMBOUCHURE 3 MM
- 02 — TIGE DROITE
- 01 — EMBOUCHURE 5 MM
- 02 — ANGLE 90° HIGH
- 01 — EMBOUCHURE 5 MM
- 02 — ANGLE 90° LOW
Largeur, angle, high ou low
1 mm · 90° · High
LAMINA PUNCH Rongeur 180X 1MM 9 0° HG Démontable NON Démontable · REF 42346
3 mm · 90° · High
LAMINA PUNCH Rongeur 180X 3MM 9 0° HG Démontable NON Démontable · REF 42356
4 mm · 90° · High
LAMINA PUNCH Rongeur 180X 4MM 9 0° HG Démontable NON Démontable · REF 42365
5 mm · 90° · High
LAMINA PUNCH Rongeur 180X 5MM 9 0° HG Démontable NON Démontable · REF 42374
Longueur et angle identiques sur les quatre références : seule la largeur écrite dans la désignation change, de 1 à 5 mm.
Même longueur, même largeur d'embouchure : la comparaison isole l'angle, tel qu'il est écrit dans la désignation.
Longueur, largeur et angle identiques : c'est la seule comparaison qui isole réellement la mention high ou low de la désignation catalogue.
L'autre architecture
Quatre familles de rongeurs à disque du catalogue MEDLANE, toutes en version droite : poignée à anneaux, tige, cuilleron dont les dimensions sont écrites dans la désignation.
2 × 10 mm
Rongeur Disque Cushing 180 Droit 2X10 Demontable · REF 41812
3 × 10 mm
Rongeur Disque Grunwald 180 Droit 3X10 Demontable · REF 41918
4 × 10 mm
Rongeur Disque Spurling 180 Droit 4X10 Demontable · REF 42108
2 × 10 mm
Rongeur Disque Ferris 180 Droit 2X10 · REF 41903
- 01 — CUILLERON 2 × 10 MM
- 02 — TIGE DROITE
- 01 — CUILLERON 3 × 10 MM
- 02 — TIGE DROITE
- 01 — CUILLERON 4 × 10 MM
- 02 — TIGE DROITE
- 01 — CUILLERON 2 × 10 MM
- 02 — TIGE ÉLANCÉE
Même famille, même longueur, même cuilleron : la comparaison isole l'orientation de la tige. Le catalogue MEDLANE référence également la version coudée bas.
2 × 10 mm
Rongeur Disque Caspar 150 Droit 2X10 Démontable Non Détachable. · REF 41820
2 × 12 mm
Rongeur Disque Caspar Fenêtré 140 Droit 2X12 Demontable · REF 41827

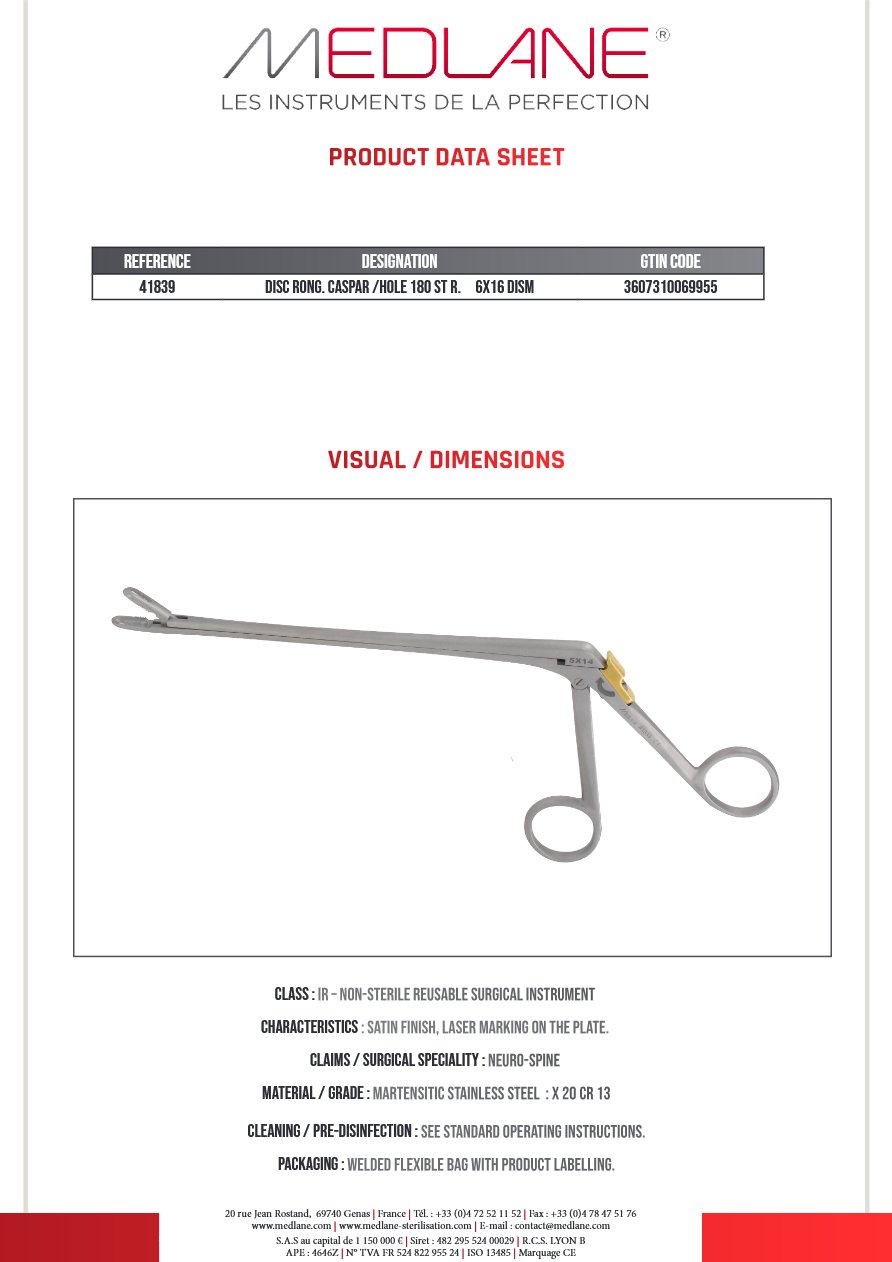

6 × 16 mm
Rongeur Disque Caspar Fenêtré 180 Droit 6X16 Demontable · REF 41839
La mention « Fenêtré » figure dans la désignation catalogue de la référence : elle n'est jamais déduite de la photo.
Les désignations du catalogue
Les familles ci-dessous sont reprises telles que le catalogue MEDLANE les désigne. Aucun nom n'est traduit d'une architecture vers l'autre : « Lamina Punch » reste Lamina Punch, « Rongeur Disque » reste rongeur à disque.
LAMINA PUNCH
- Poignée pistolet, semelle d'appui sous l'embouchure
- Au catalogue MEDLANE : longueurs 180, 200 et 250 mm
- Embouchures 1, 2, 3, 4 et 5 mm
- Angles 40° et 90°, mentions high et low
KERRISON
- Désignation catalogue distincte du Lamina Punch
- Version baïonnette 230 × 2 mm 40° high référencée
- Séries à lames non démontables également référencées
SPURLING
- Rongeur à disque, poignée à anneaux
- Au catalogue MEDLANE : 130 et 180 mm
- Cuilleron 4 × 10 mm, droit ou coudé
CUSHING
- Rongeur à disque, cuilleron 2 × 10 mm
- Au catalogue MEDLANE : 130 et 180 mm
- Versions droite, coudée haut et coudée bas
GRUNWALD
- Rongeur à disque, cuilleron 3 × 10 mm
- Au catalogue MEDLANE : 130 et 180 mm
- Versions droite, coudée haut et coudée bas
FERRIS
- Rongeur à disque à tige élancée
- Au catalogue MEDLANE : 180 mm
- Cuilleron 2 × 10 mm
CASPAR FENÊTRÉ
- Rongeur à disque, embouchure fenêtrée
- Au catalogue MEDLANE : 140 et 180 mm
- Cuillerons 2 × 12 et 6 × 16 mm
La gamme MEDLANE
Lamina Punch

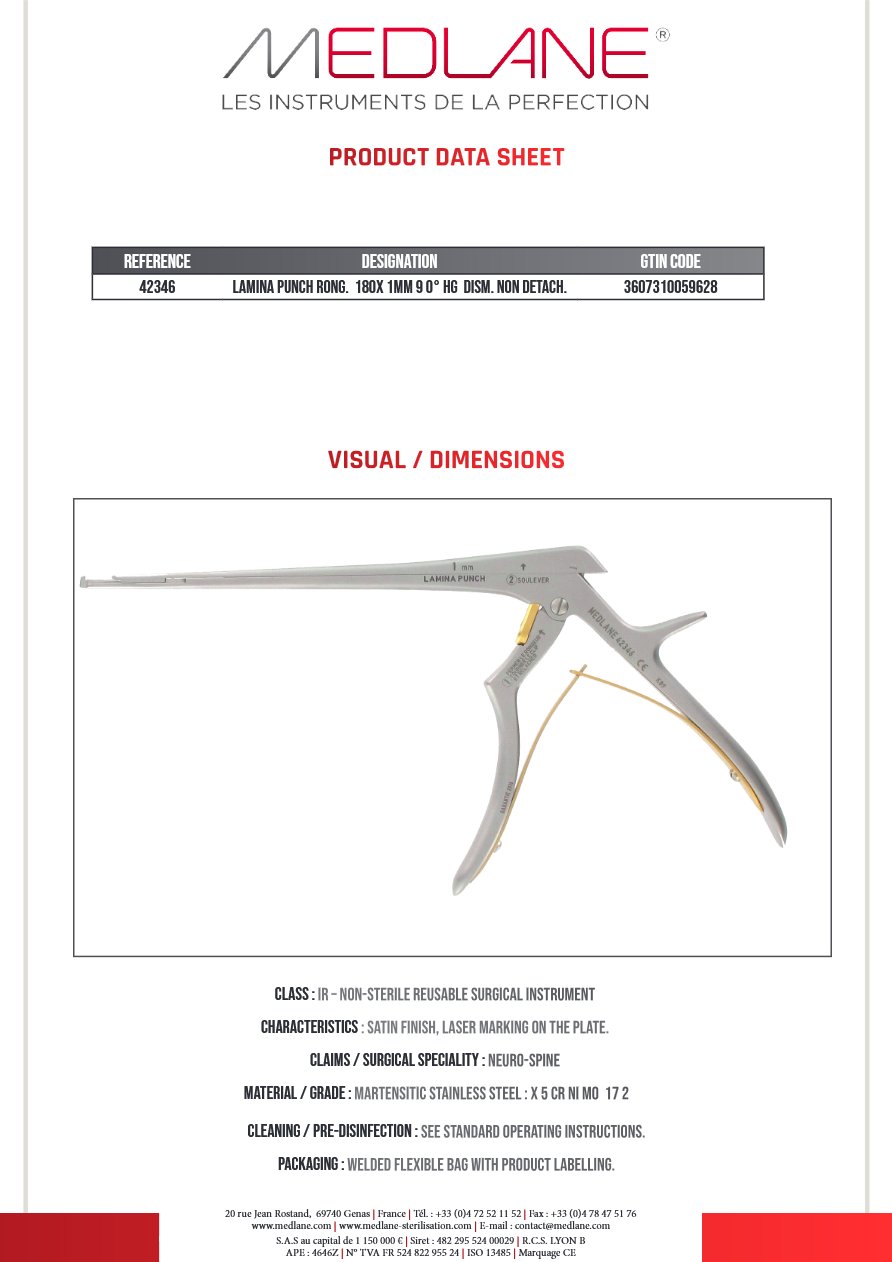

LAMINA PUNCH Rongeur 180X 1MM 9 0° HG Démontable NON Démontable
REF · 42346· 180 mm· 1 mm· 90°· High· Démontable

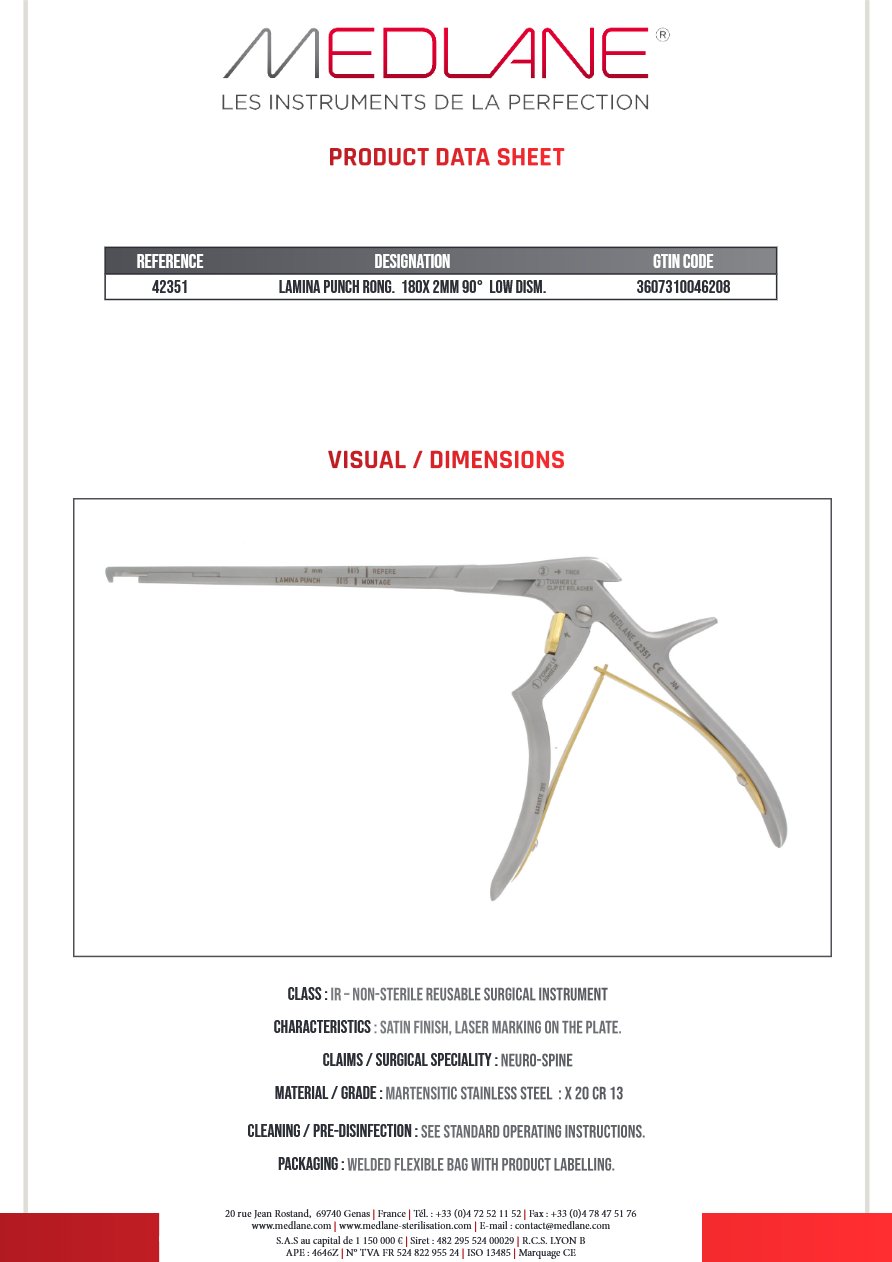

LAMINA PUNCH Rongeur 180X 2MM 90° LOW Démontable
REF · 42351· 180 mm· 2 mm· 90°· Low· Démontable
Lamina Punch Rongeur 250X 2MM 90° Hg Démontable Non Détachable (small Handle)
REF · 42354· 250 mm· 2 mm· 90°· High· Démontable

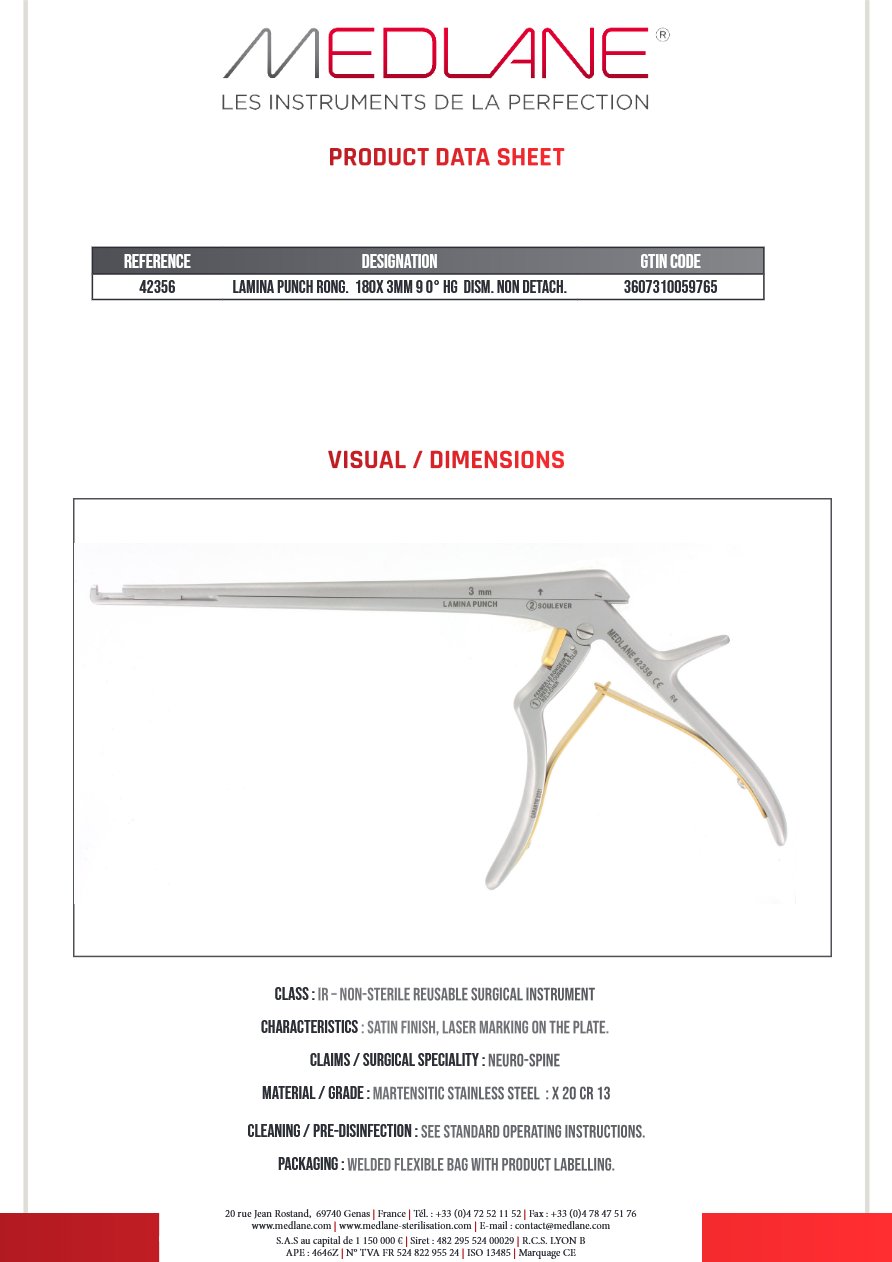

LAMINA PUNCH Rongeur 180X 3MM 9 0° HG Démontable NON Démontable
REF · 42356· 180 mm· 3 mm· 90°· High· Démontable
LAMINA PUNCH Rongeur 200X 3MM 9 0° HG Démontable NON Démontable
REF · 42357· 200 mm· 3 mm· 90°· High· Démontable

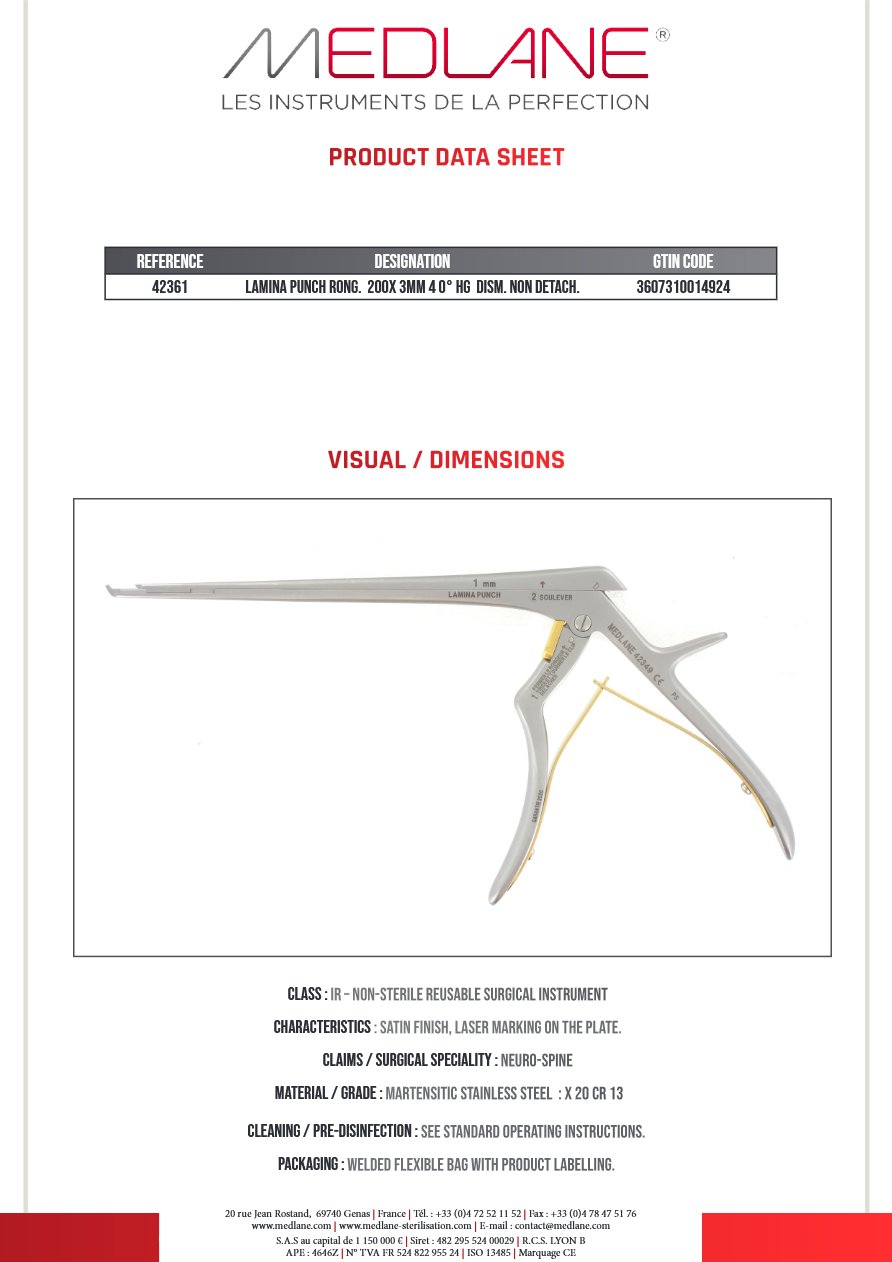

LAMINA PUNCH Rongeur 200X 3MM 4 0° HG Démontable NON Démontable
REF · 42361· 200 mm· 3 mm· 40°· High· Démontable
LAMINA PUNCH Rongeur 180X 4MM 9 0° HG Démontable NON Démontable
REF · 42365· 180 mm· 4 mm· 90°· High· Démontable

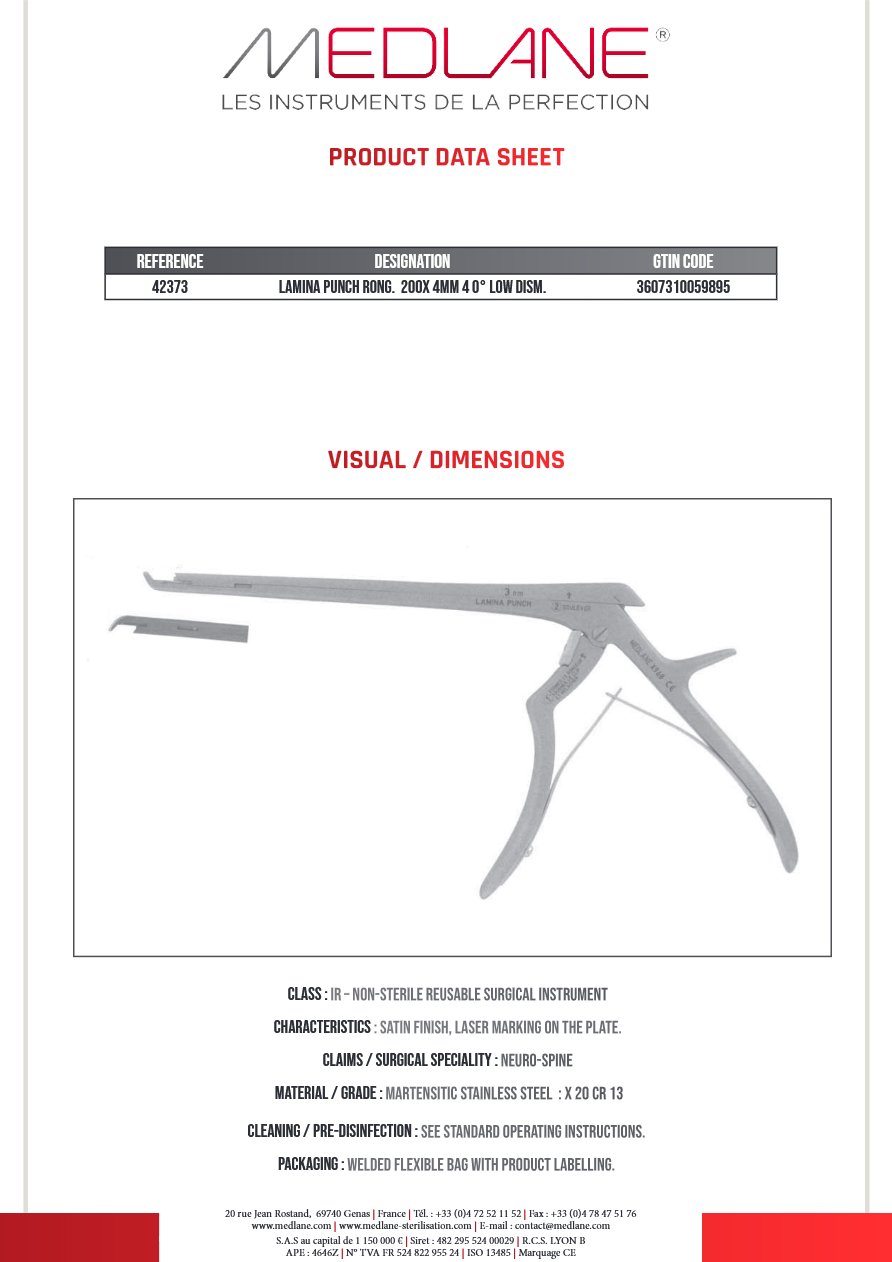

LAMINA PUNCH Rongeur 200X 4MM 4 0° LOW Démontable
REF · 42373· 200 mm· 4 mm· 40°· Low· Démontable
LAMINA PUNCH Rongeur 180X 5MM 9 0° HG Démontable NON Démontable
REF · 42374· 180 mm· 5 mm· 90°· High· Démontable
LAMINA PUNCH Rongeur 180X 5MM 9 0° LOW Démontable
REF · 42377· 180 mm· 5 mm· 90°· Low· Démontable
Kerrison

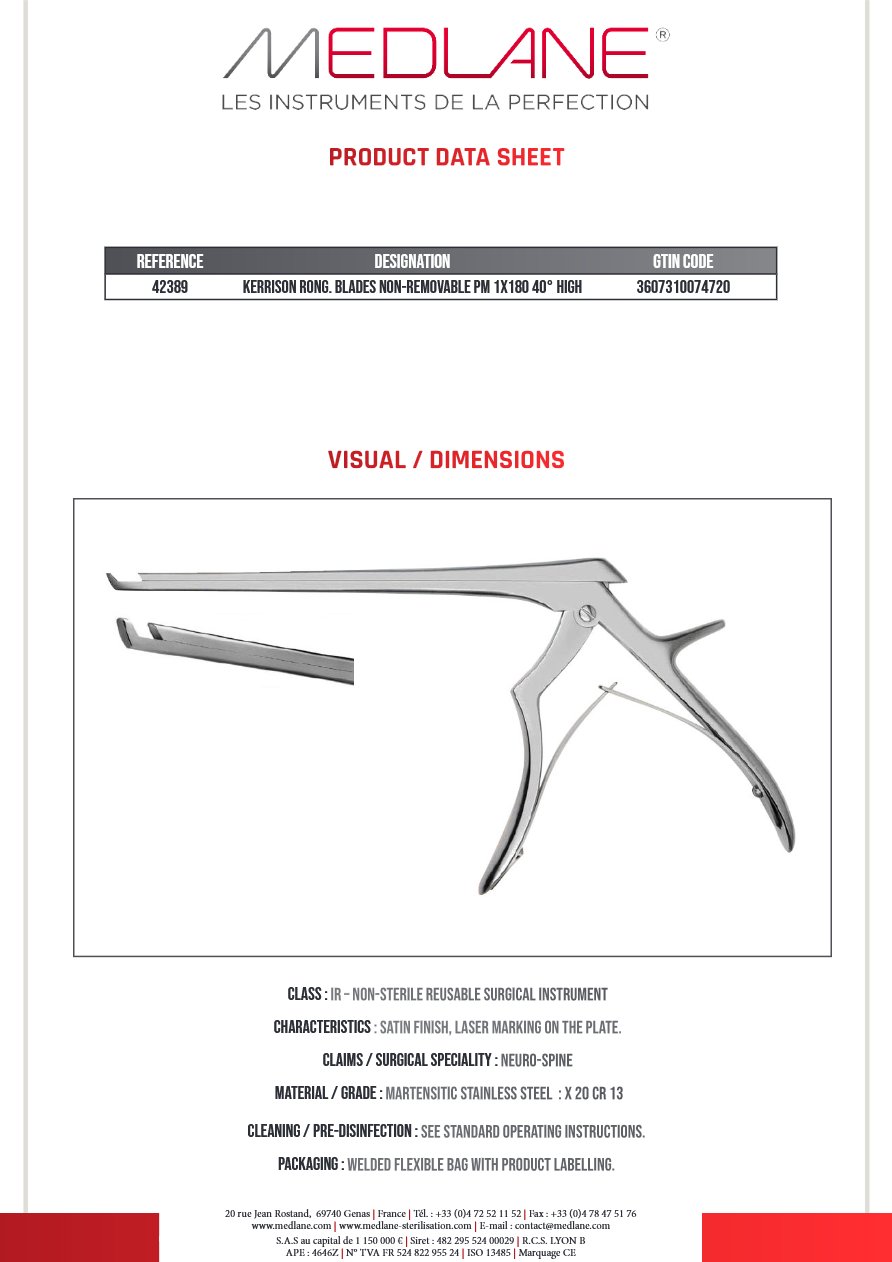

KERRISON Rongeur BLADES NON-REMOVABLE PM 1X180 40° HIGH
REF · 42389· 1 × 18 mm· 40°· High
Rongeur KERRISON BAYONETTE 230 X 2 MM 40° HIGH
REF · 42805· 230 mm· 2 mm· 40°· High· Baïonnette
Rongeurs à disque

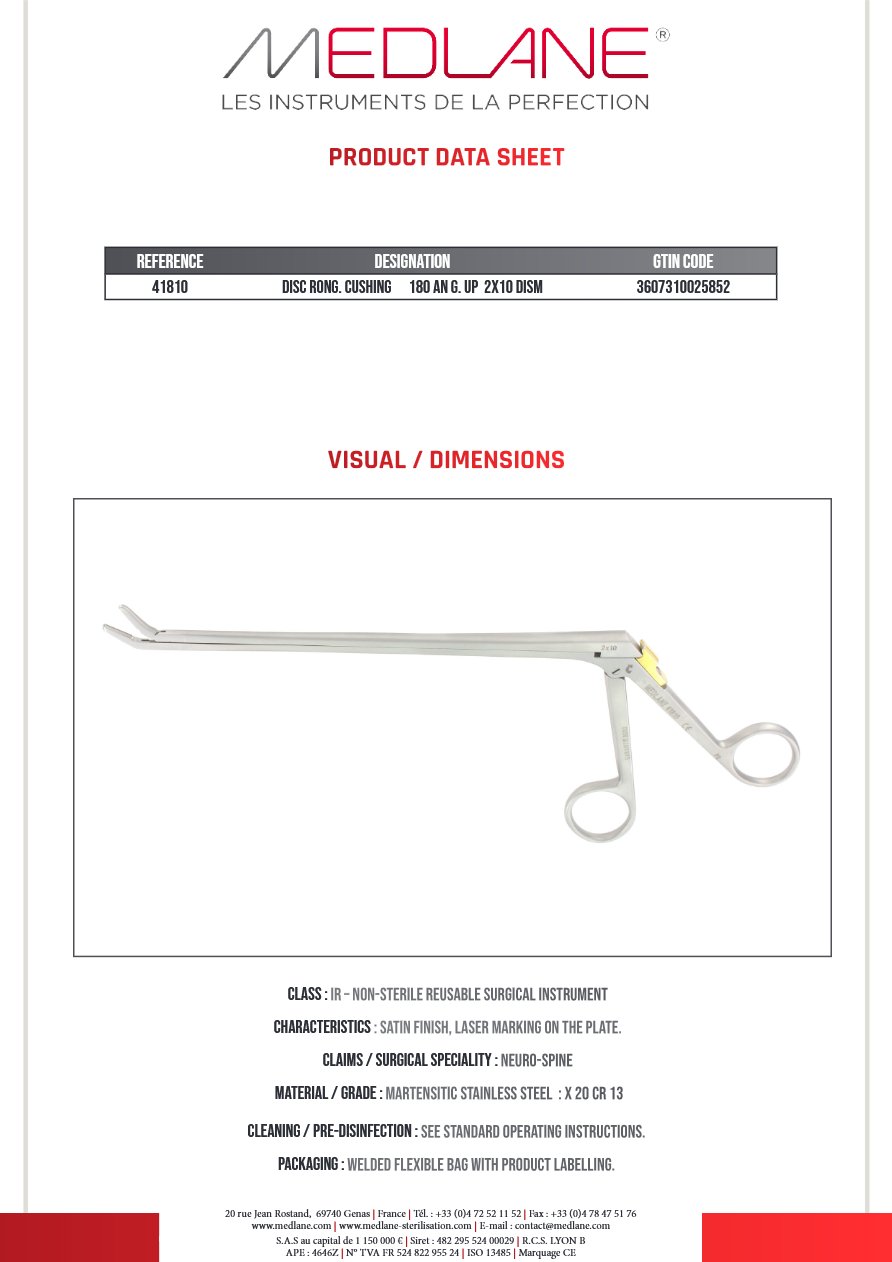

Rongeur Disque Cushing 180 Coudé Ht 2X10 Demontable
REF · 41810· 180 mm· 2 × 10 mm· Coudé haut· Démontable
Rongeur Disque Cushing 180 Droit 2X10 Demontable
REF · 41812· 180 mm· 2 × 10 mm· Droit· Démontable

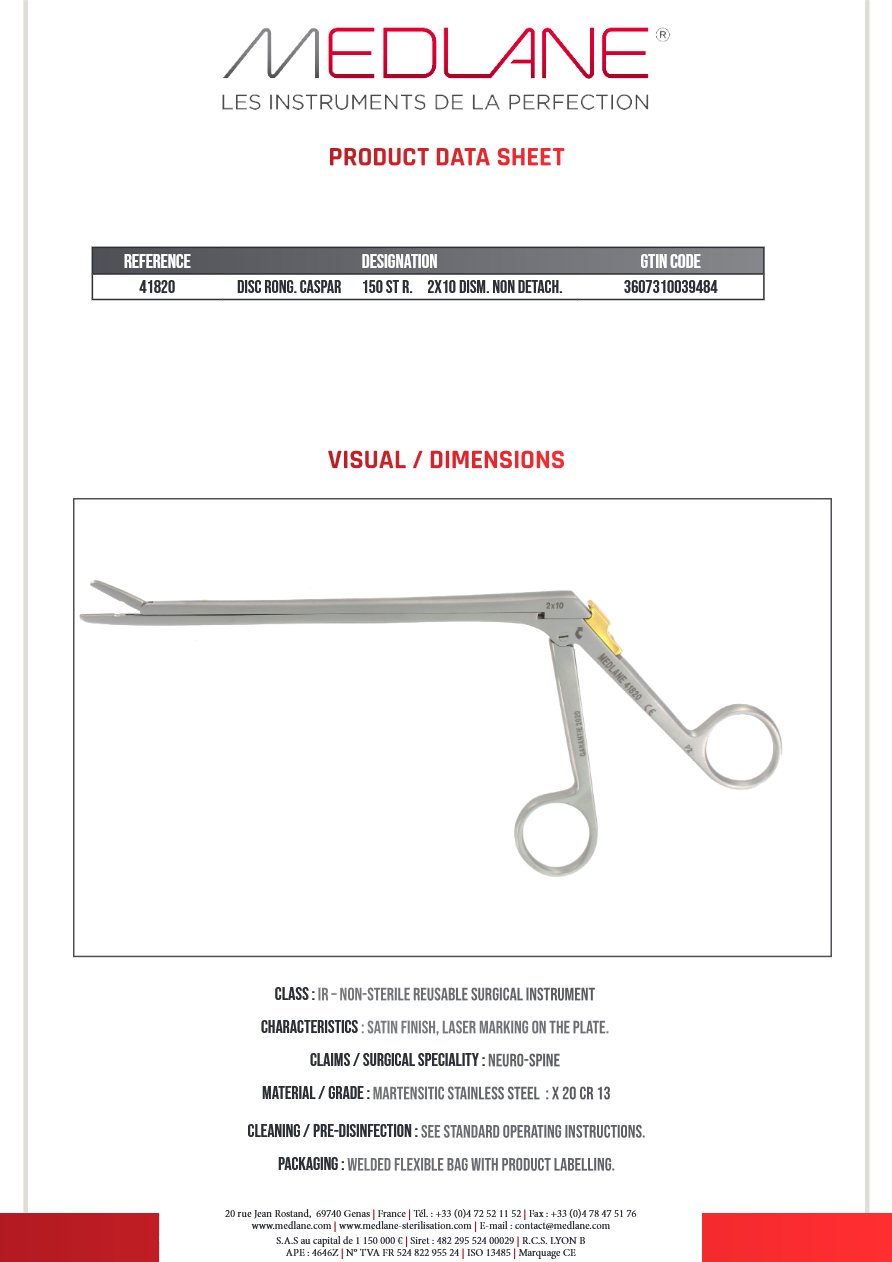

Rongeur Disque Caspar 150 Droit 2X10 Démontable Non Détachable.
REF · 41820· 150 mm· 2 × 10 mm· Droit· Démontable

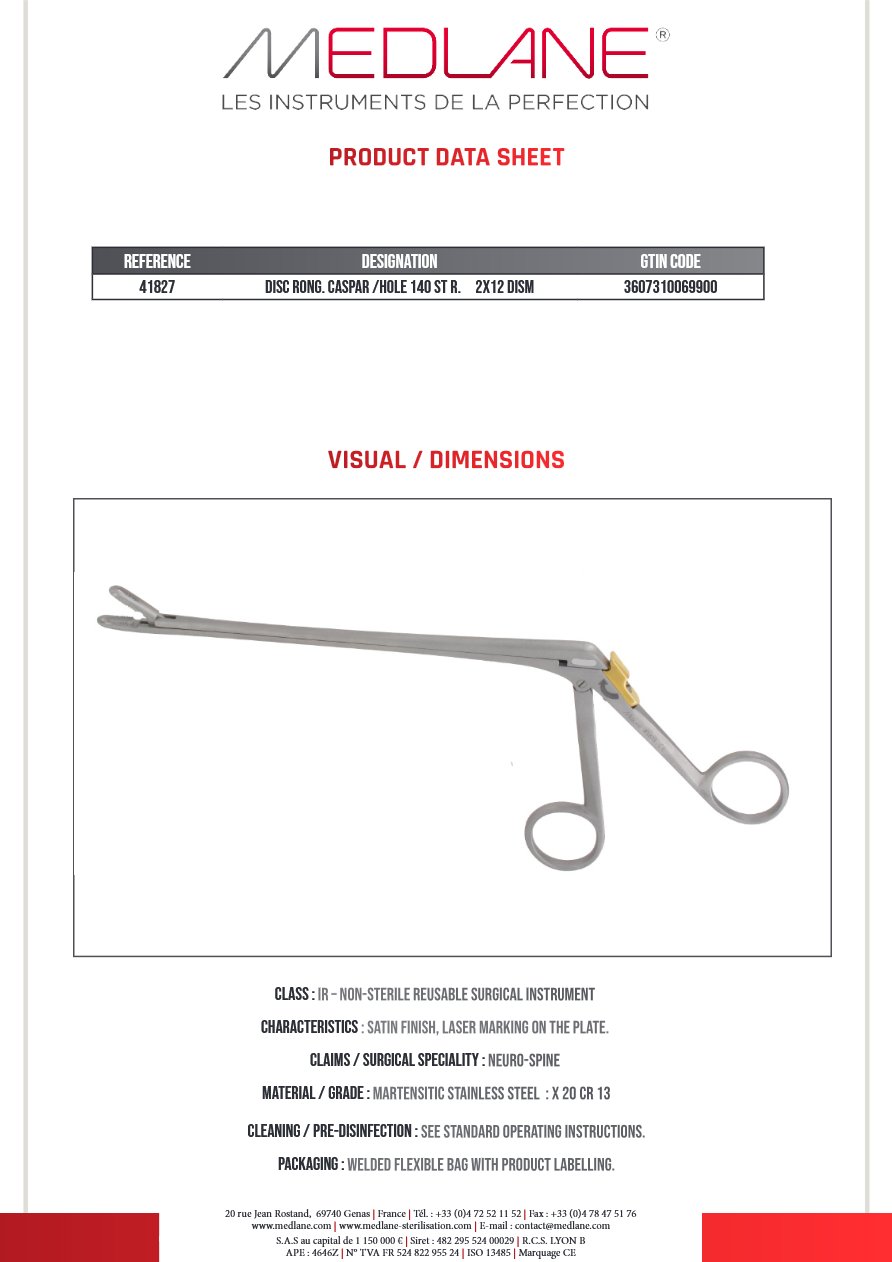

Rongeur Disque Caspar Fenêtré 140 Droit 2X12 Demontable
REF · 41827· 140 mm· 2 × 12 mm· Droit· Fenêtré
Rongeur Disque Caspar Fenêtré 180 Droit 6X16 Demontable
REF · 41839· 180 mm· 6 × 16 mm· Droit· Fenêtré
Rongeur Disque Ferris 180 Droit 2X10
REF · 41903· 180 mm· 2 × 10 mm· Droit

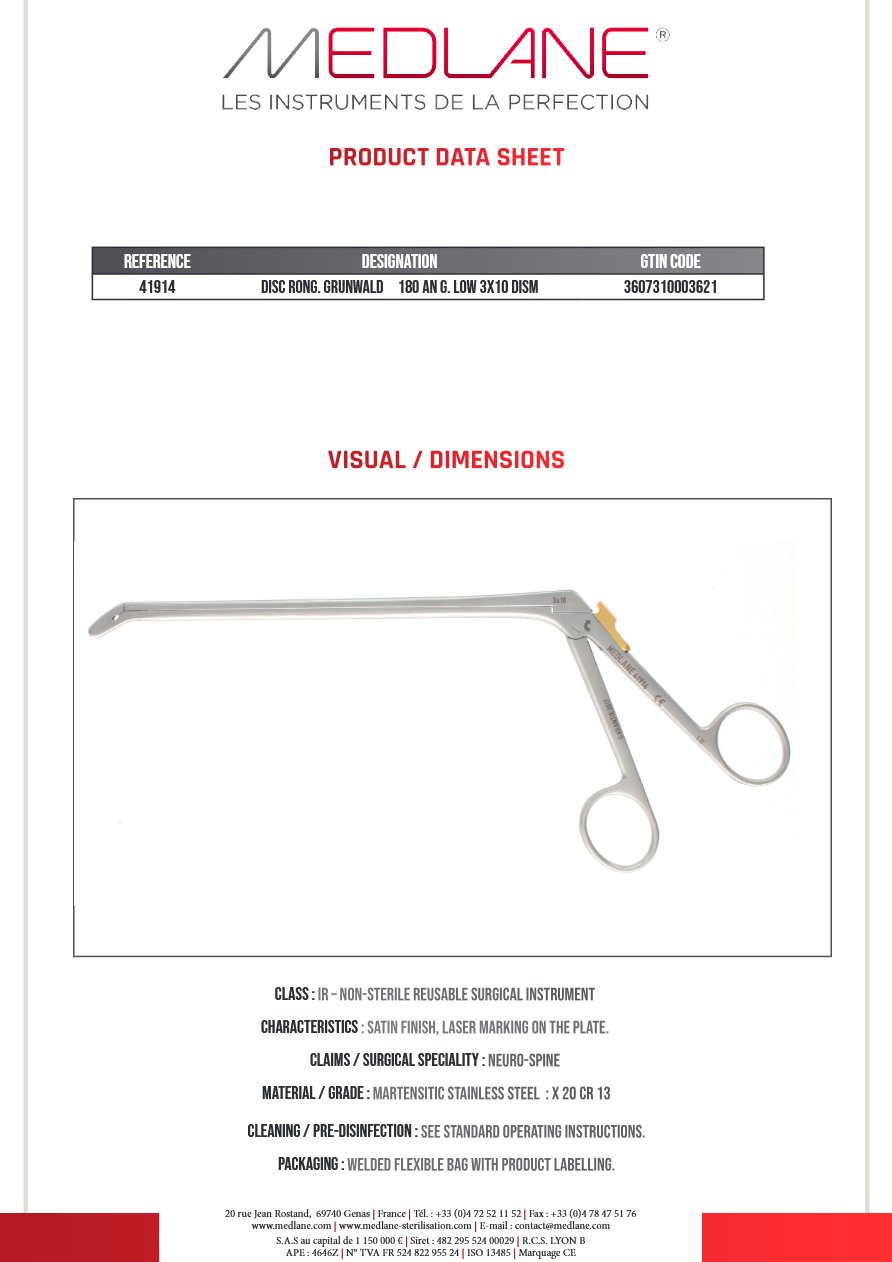

Rongeur Disque Grunwald 180 Coudé Bas 3X10 Demontable
REF · 41914· 180 mm· 3 × 10 mm· Coudé bas· Démontable

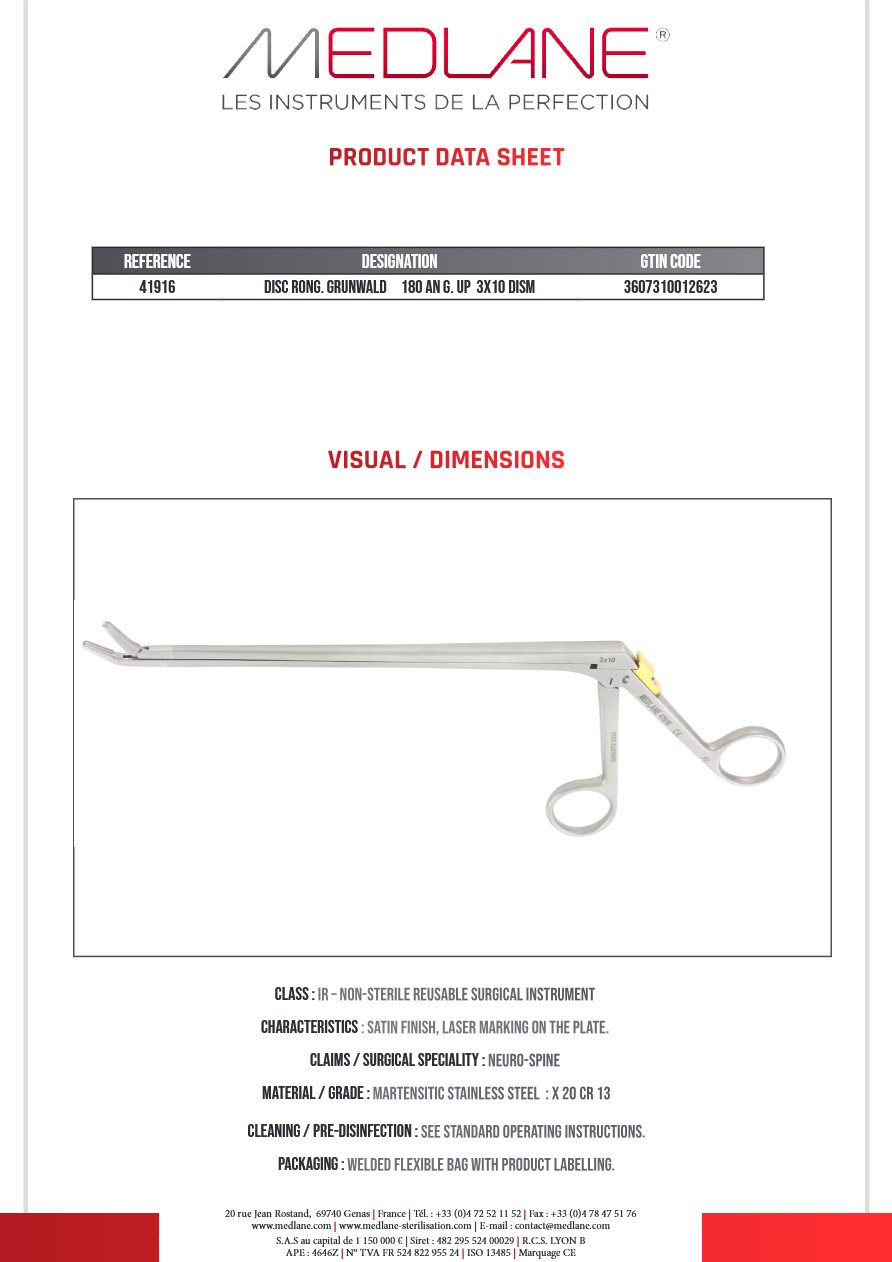

Rongeur Disque Grunwald 180 Coudé Ht 3X10 Demontable
REF · 41916· 180 mm· 3 × 10 mm· Coudé haut· Démontable
Rongeur Disque Grunwald 180 Droit 3X10 Demontable
REF · 41918· 180 mm· 3 × 10 mm· Droit· Démontable

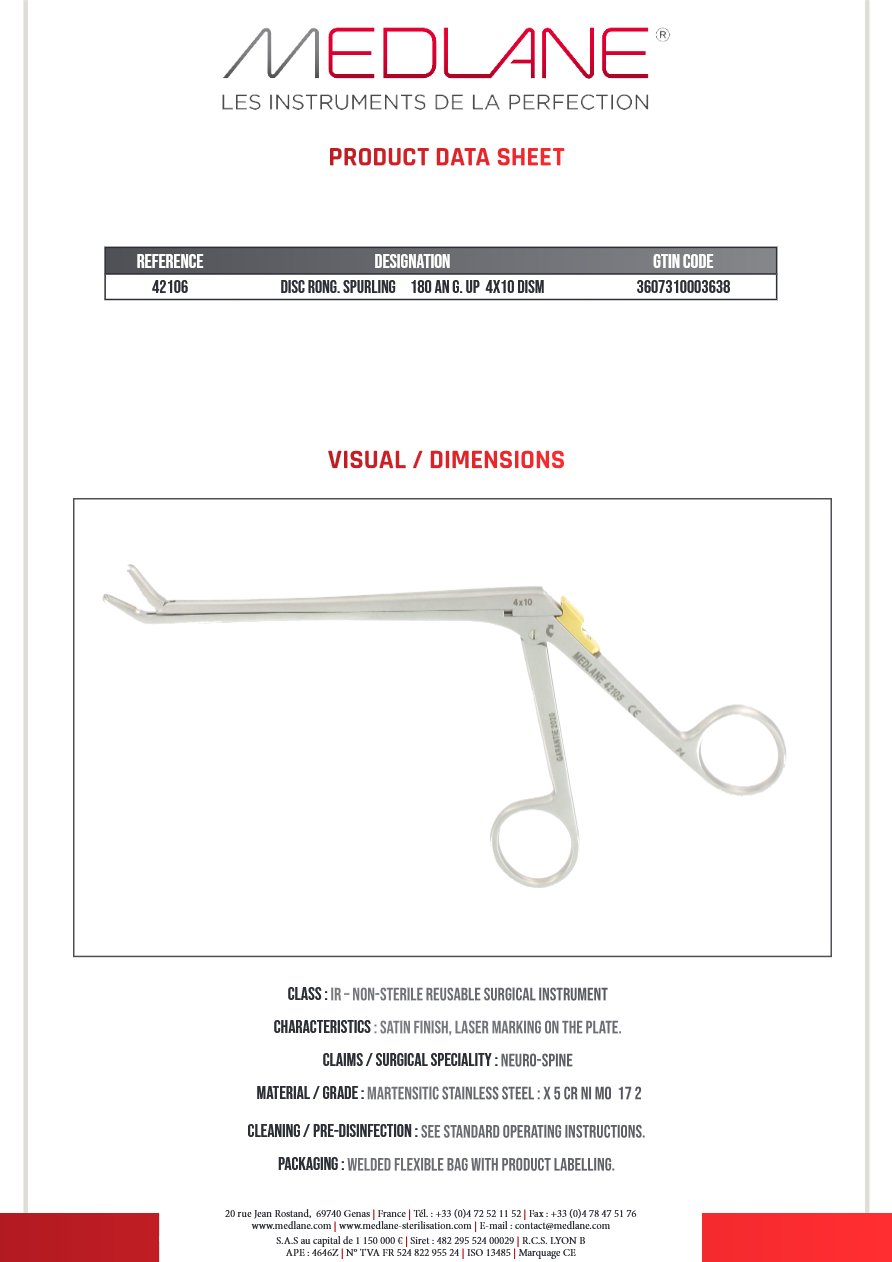

Rongeur Disque Spurling 180 Coudé Ht 4X10 Demontable
REF · 42106· 180 mm· 4 × 10 mm· Coudé haut· Démontable
Rongeur Disque Spurling 180 Droit 4X10 Demontable
REF · 42108· 180 mm· 4 × 10 mm· Droit· Démontable
Saurez-vous les reconnaître ?
Quatre instruments MEDLANE, deux architectures. Identifiez chacun à partir de ce qui est visible sur la photo.
RÉVÉLER LES RÉPONSES
- A — Lamina PunchLAMINA PUNCH Rongeur 180X 5MM 9 0° HG Démontable NON Démontable · REF 42374
- B — Rongeur à disque SpurlingRongeur Disque Spurling 180 Droit 4X10 Demontable · REF 42108
- C — Kerrison baïonnetteRongeur KERRISON BAYONETTE 230 X 2 MM 40° HIGH · REF 42805
- D — Rongeur à disque FerrisRongeur Disque Ferris 180 Droit 2X10 · REF 41903
Chaque caractéristique citée ici est celle portée par la désignation catalogue de la référence affichée. Aucune désignation n'est réécrite : la nomenclature MEDLANE est reprise telle quelle.
Trouver la bonne référence, pas seulement le bon nom
MEDLANE est une entreprise française spécialisée dans l'instrumentation chirurgicale, établie à Genas près de Lyon, certifiée ISO 13485 pour la conception, le pilotage de la production et la distribution. Chaque référence de ce guide renvoie à sa fiche catalogue complète.
