La pince à disséquer est l'instrument que la main tient le plus longtemps. Sans anneaux, sans crémaillère : deux branches réunies par une platine, et une extrémité qui décide de tout. C'est là que se joue la différence entre les modèles.
Ce guide suit une progression volontairement simple : d'abord la silhouette standard et la silhouette délicate, puis l'extrémité avec ou sans griffes, puis les architectures qui portent un nom — Adson, Semkin, Gerald — et enfin l'architecture atraumatique DeBakey.
Aucun conseil d'usage clinique ici : uniquement ce qu'un œil peut vérifier sur l'instrument et sur sa référence.
Commencez par la silhouette
Au catalogue MEDLANE, la série standard des pinces à disséquer se reconnaît à ses références commençant par 309. Elle se lit en deux séries : « Standard Norma » et « Standard Délicate ».
SÉRIE STANDARD NORMA
- Référence d'ancrage : 30932P, 180 mm, sans griffes
- Longueurs référencées de 115 à 250 mm
- Configurations sans griffes, 1 × 2 griffes et 2 × 3 griffes
- La denture exacte est écrite dans la désignation
SÉRIE STANDARD DÉLICATE
- Référence d'ancrage : 30901P, 115 mm, avec griffes
- Longueurs référencées de 115 à 300 mm
- Configurations avec et sans griffes sur chaque longueur
- Versions à mors tungstène référencées (30917P, 30918P)
Même longueur, même configuration de denture, deux séries différentes : c'est la seule comparaison qui isole réellement la différence de série.
Chaque caractéristique citée ici est celle portée par la désignation catalogue de la référence affichée. La configuration exacte se lit toujours sur la référence et sa documentation.
Regardez les mors
Instrument complet → zone observée → détail identifiant
Même fenêtre d'observation et même échelle pour les quatre références : seule la position de l'instrument sur sa planche produit change.
- 01 — EXTRÉMITÉ SANS GRIFFES
- 02 — STRIES TRANSVERSALES
- 01 — GRIFFES 1 × 2
- 02 — STRIES TRANSVERSALES
- 01 — GRIFFES TERMINALES
- 02 — SURFACE STRIÉE
- 01 — MORS ATRAUMATIQUES 1,5 mm
- 02 — RANGÉES LONGITUDINALES
L'extrémité dit ce que la silhouette ne montre pas.
Les grandes architectures
Quatre architectures nommées, toutes présentées ici en configuration sans griffes pour rendre la lecture des silhouettes comparable.
Pince Dissection Adson 125 mm Ss Griffes upline · REF 29518
Pince Dissection Semkin 130 mm Ss Griffes upline · REF 30813
Pince Dissection Gerald 180 X 1,5 mm Ss Griffes · REF 30305
Pince Dissection Debakey 1.5 160 mm Droit Atrauma · REF 29901P
ADSON
- Branches larges près de la platine, resserrées vers une extrémité étroite
- Format court : 125 mm et 150 mm au catalogue MEDLANE
- Configurations sans griffes (29518, 29519) et avec griffes (29520, 29521)
- Version micro very fine référencée (29525)
SEMKIN
- Silhouette courte, extrémité franche
- Au catalogue MEDLANE : 125 mm et 130 mm
- Sans griffes (30811P, 30813) et avec griffes (30810P en 2 × 3, 30812)
- Séries standard et Upline référencées
GERALD
- Profil élancé sur toute la longueur
- Au catalogue MEDLANE : 180 mm, extrémité 1,5 mm
- Sans griffes (30305) et avec griffes (30304)
- La largeur d'extrémité est portée par la désignation
DEBAKEY
- Architecture désignée atraumatique au catalogue
- Largeurs de mors référencées : 1.0 · 1.5 · 2.0 · 2.7 · 3.5 mm
- Longueurs de 140 à 300 mm, versions droite et coudée
- Versions souples également référencées
Le nom désigne une architecture ; la référence en précise la configuration.
Avec ou sans griffes ?
MEDLANE référence, dans plusieurs familles, la même longueur en configuration avec griffes et sans griffes. Comparer deux références de même longueur est la seule façon d'isoler cette différence.
Standard
115 mmAdson
125 mm
Semkin
130 mmGerald
La désignation catalogue écrit la denture littéralement : « Ss Griffes », « a Griffes », « 1 X 2 Griffes », « 2 X 3 Griffes ». Ce guide n'ajoute aucune interprétation d'usage.
Derrière le nom
1887 — 1951
Alfred Washington Adson
Neurochirurgien américain. Son nom est resté attaché à l'architecture de pince à disséquer qu'il a popularisée.
1908 — 2008
Michael E. DeBakey
Chirurgien américain, figure majeure de la chirurgie cardiovasculaire. Son nom désigne aujourd'hui une architecture de mors atraumatiques.
Comme les précédents, ces noms sont des éponymes devenus des désignations d'architecture. MEDLANE ne publie ici aucune biographie qui ne soit établie de manière fiable : au catalogue, ces noms désignent une morphologie, pas une histoire.
Un nom d'instrument est d'abord une description de forme.
La gamme MEDLANE
Série standard 309xx
Pince Dissection Standard Norma 180 mm Ss Griffes
REF · 30932P· 180 mm· Sans griffes

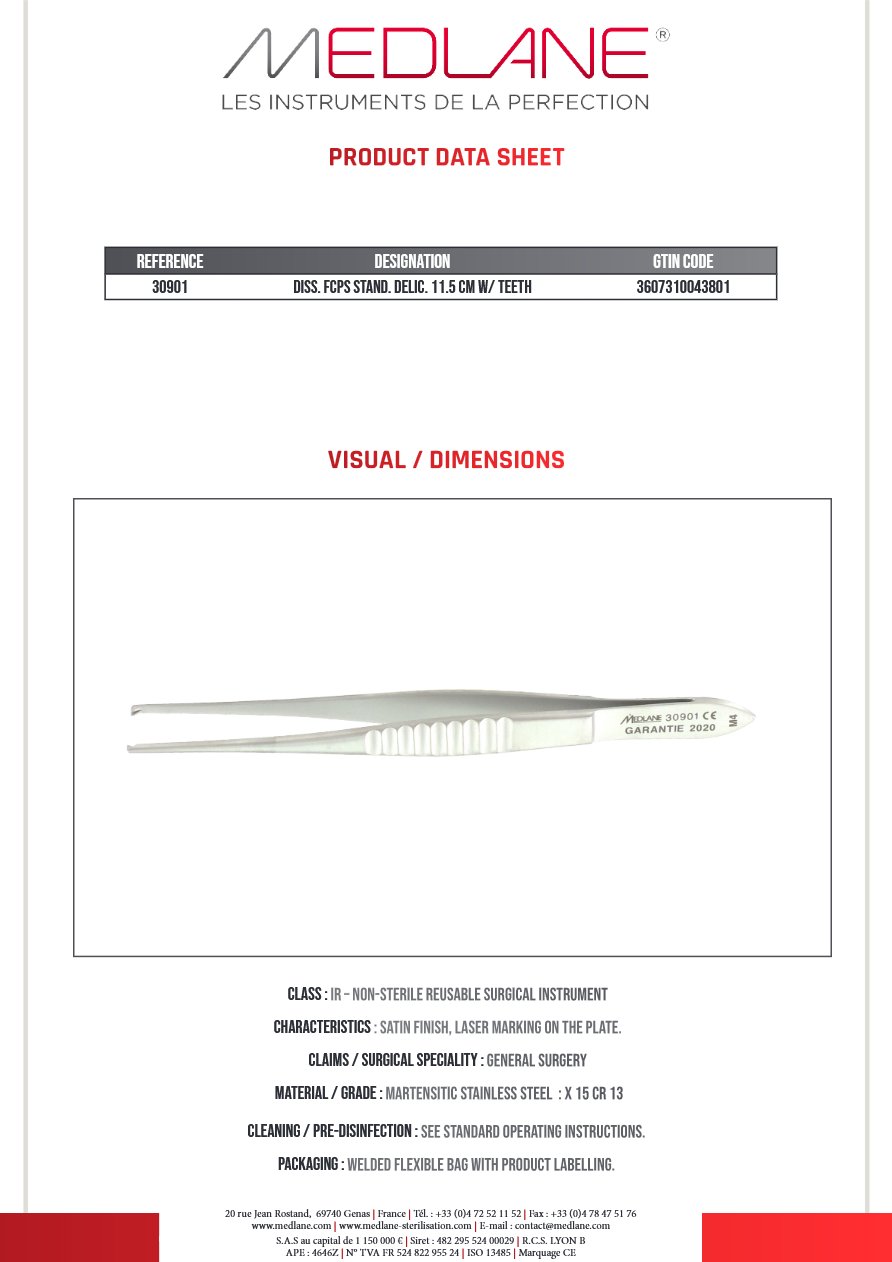

Pince Dissection Standard Delic 115 mm a Griffes
REF · 30901P· 115 mm· Avec griffes

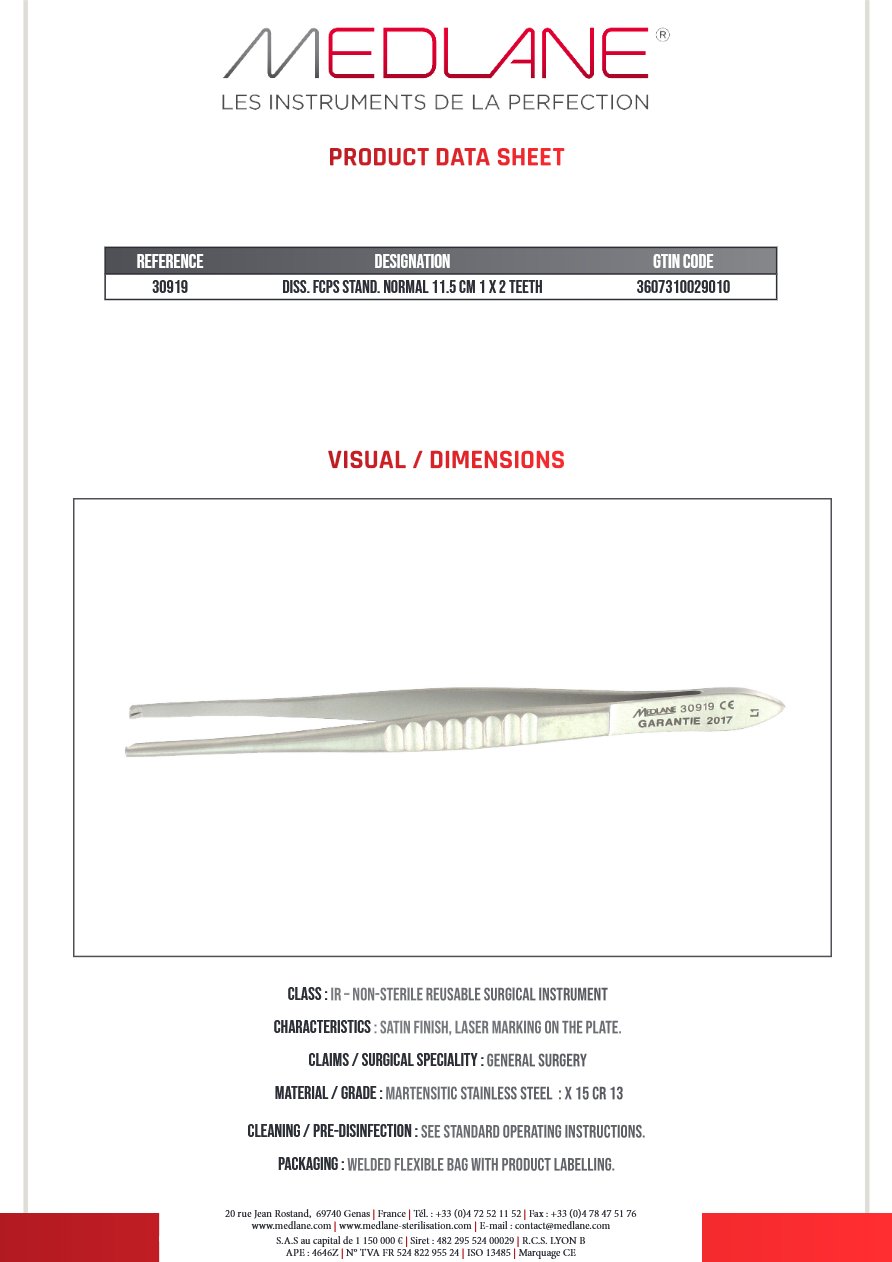

Pince Dissection Standard Norma 115 mm 1 X 2 Griffes
REF · 30919P· 115 mm· 1 × 2

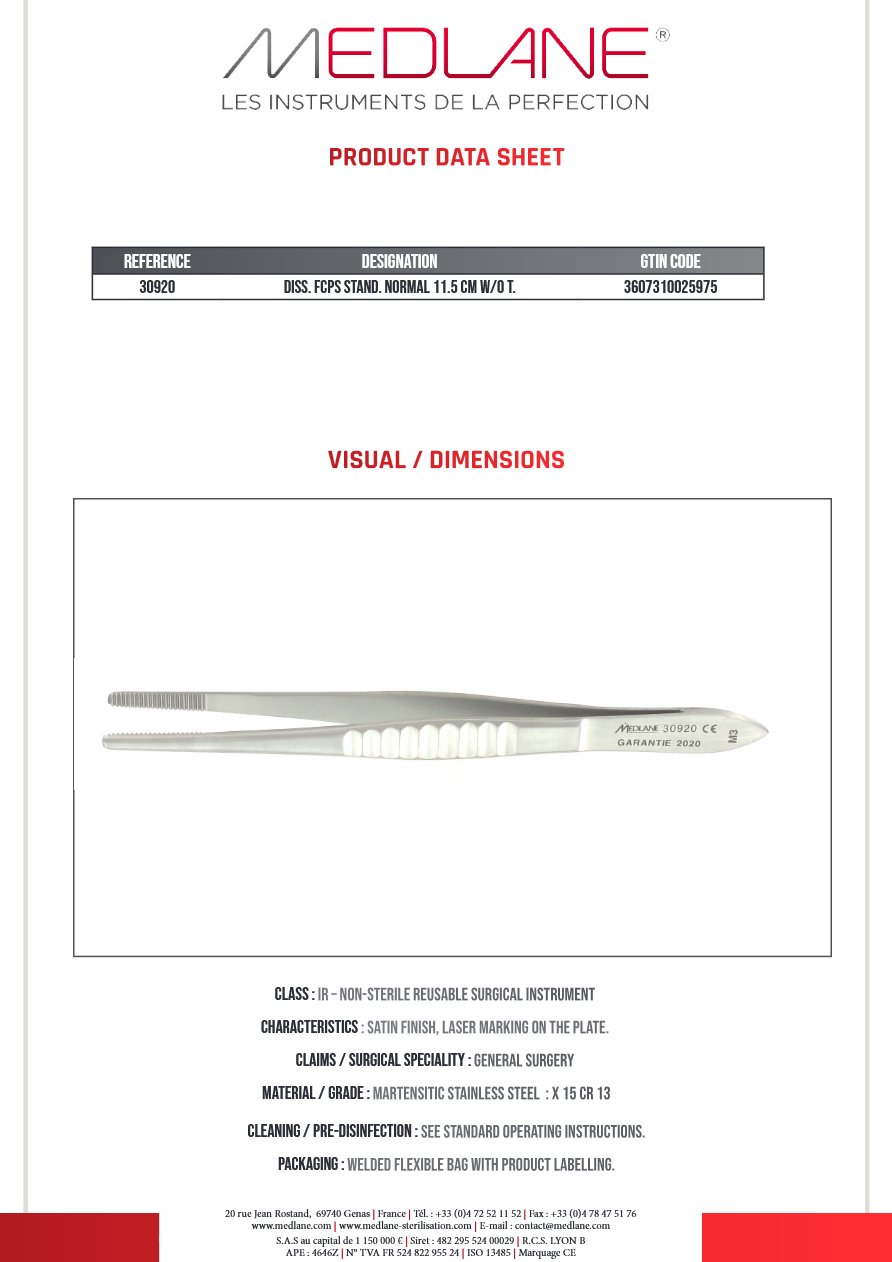

Pince Dissection Standard Norma 115 mm Ss Griffes
REF · 30920P· 115 mm· Sans griffes

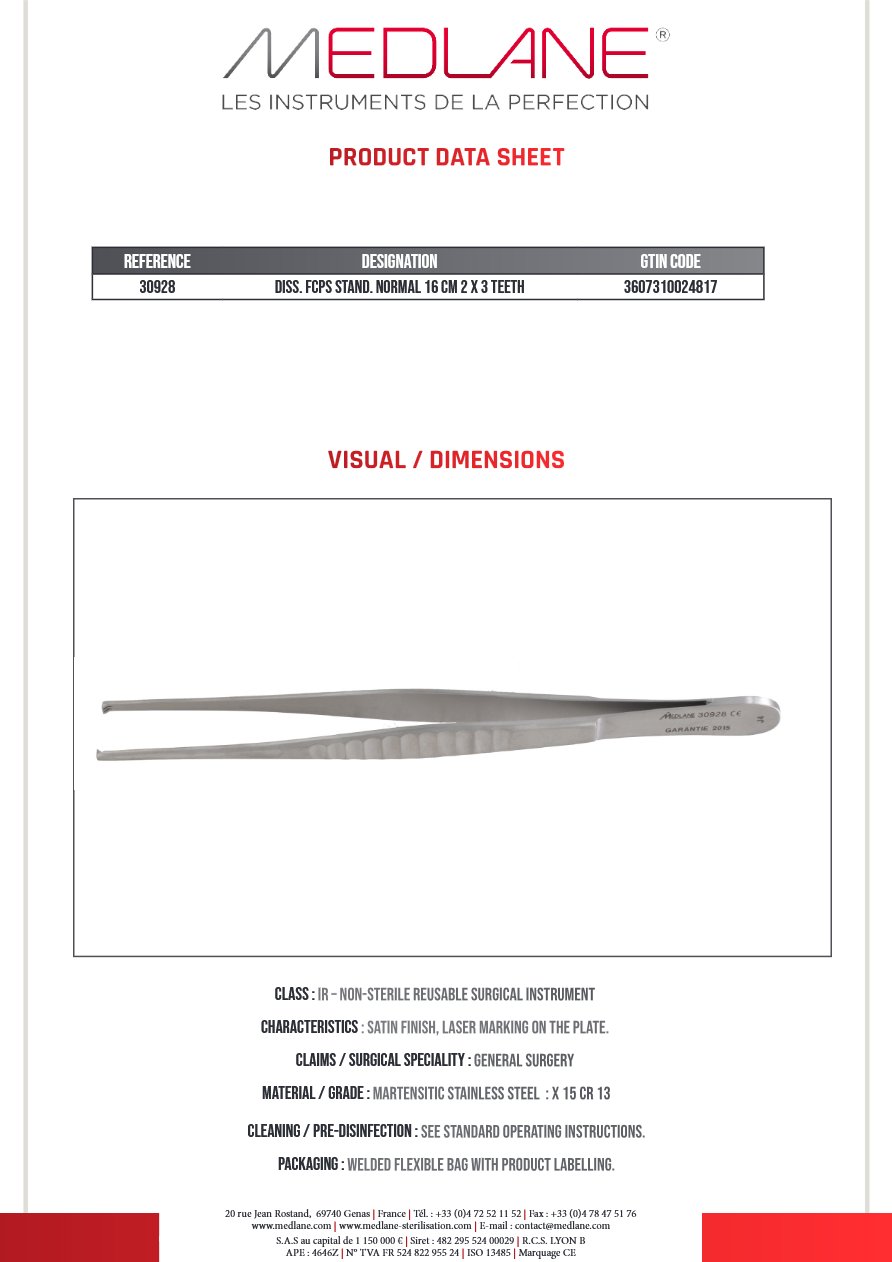

Pince Dissection Standard Norma 160 mm 2 X 3 Griffes
REF · 30928P· 160 mm· 2 × 3

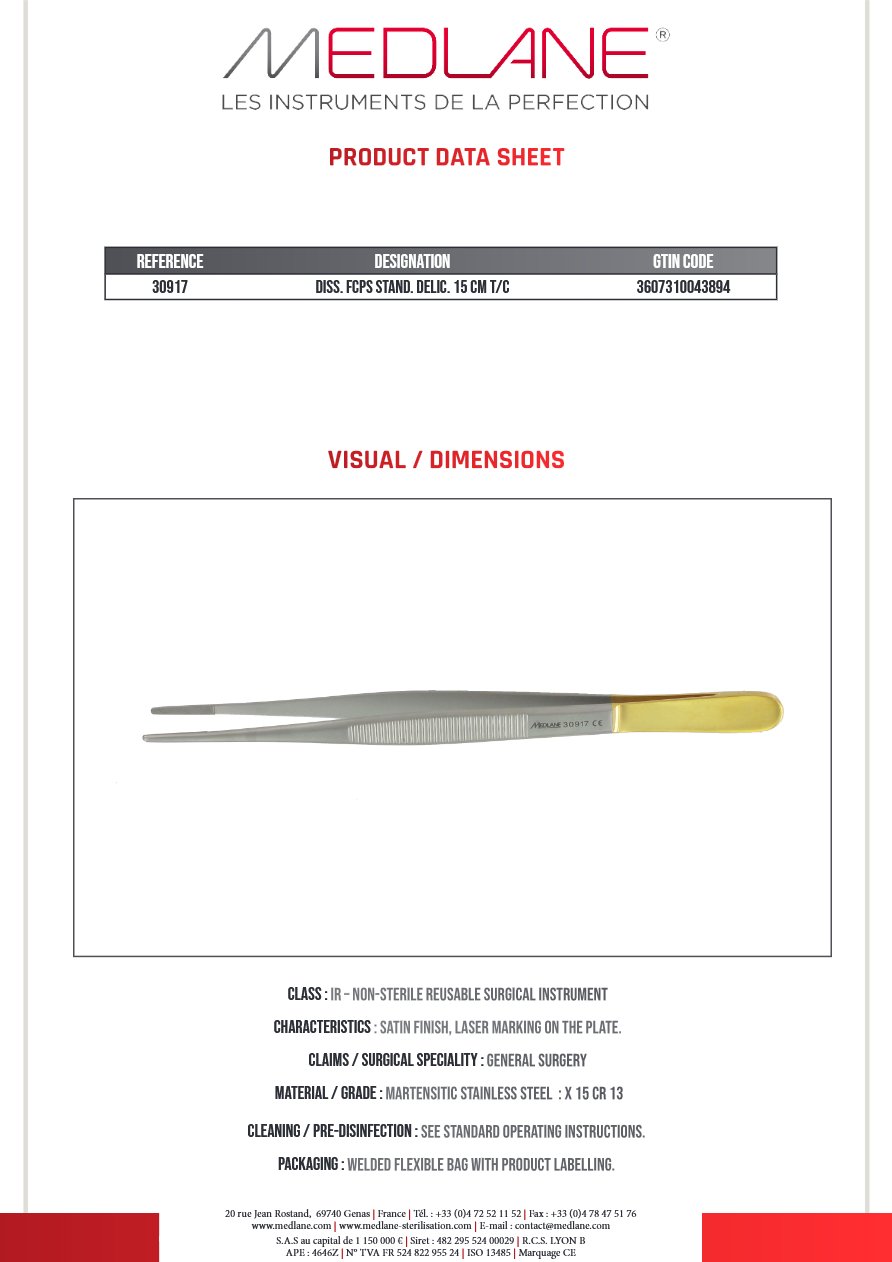

Pince Dissection Standard Delic 150 mm Tungstène
REF · 30917P· 150 mm
Adson

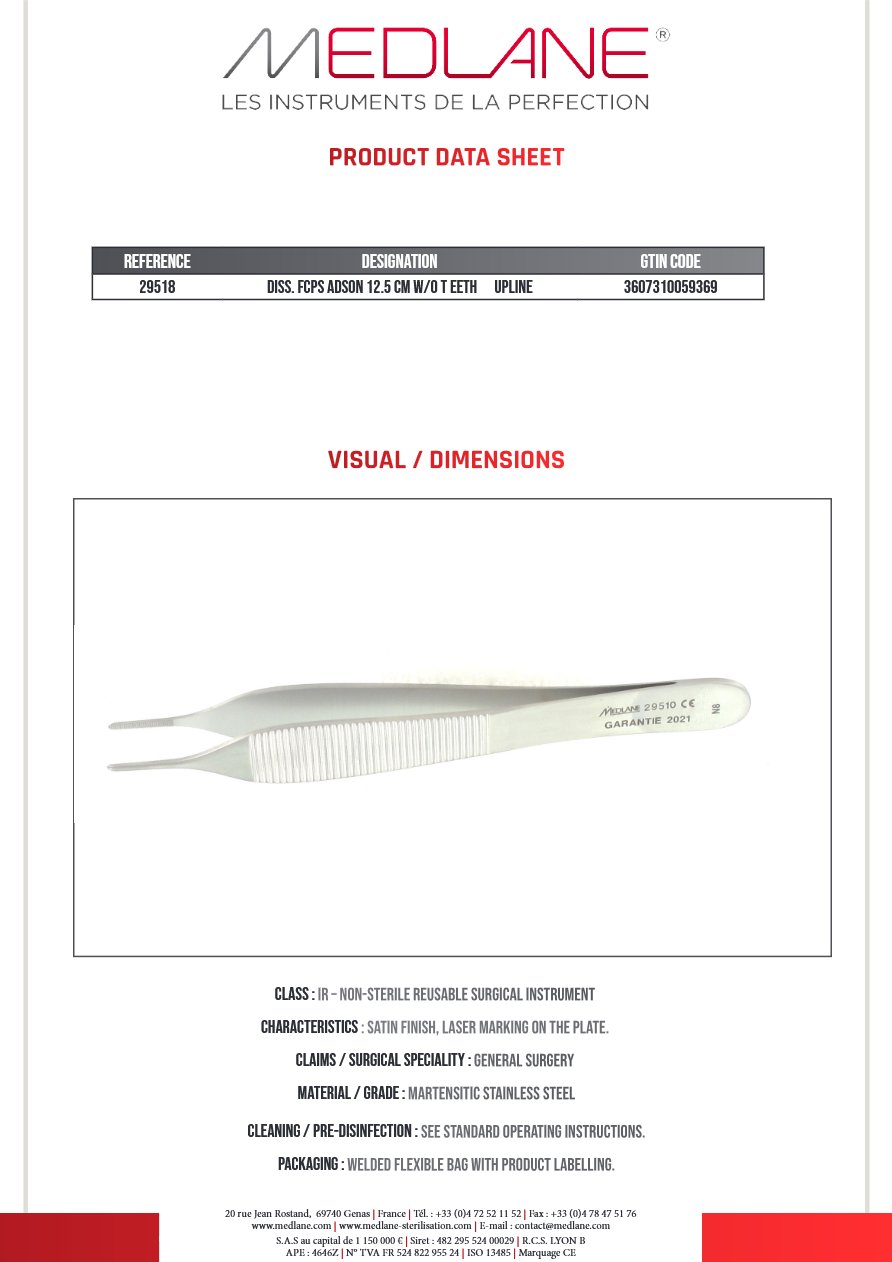

Pince Dissection Adson 125 mm Ss Griffes upline
REF · 29518· 125 mm· Sans griffes

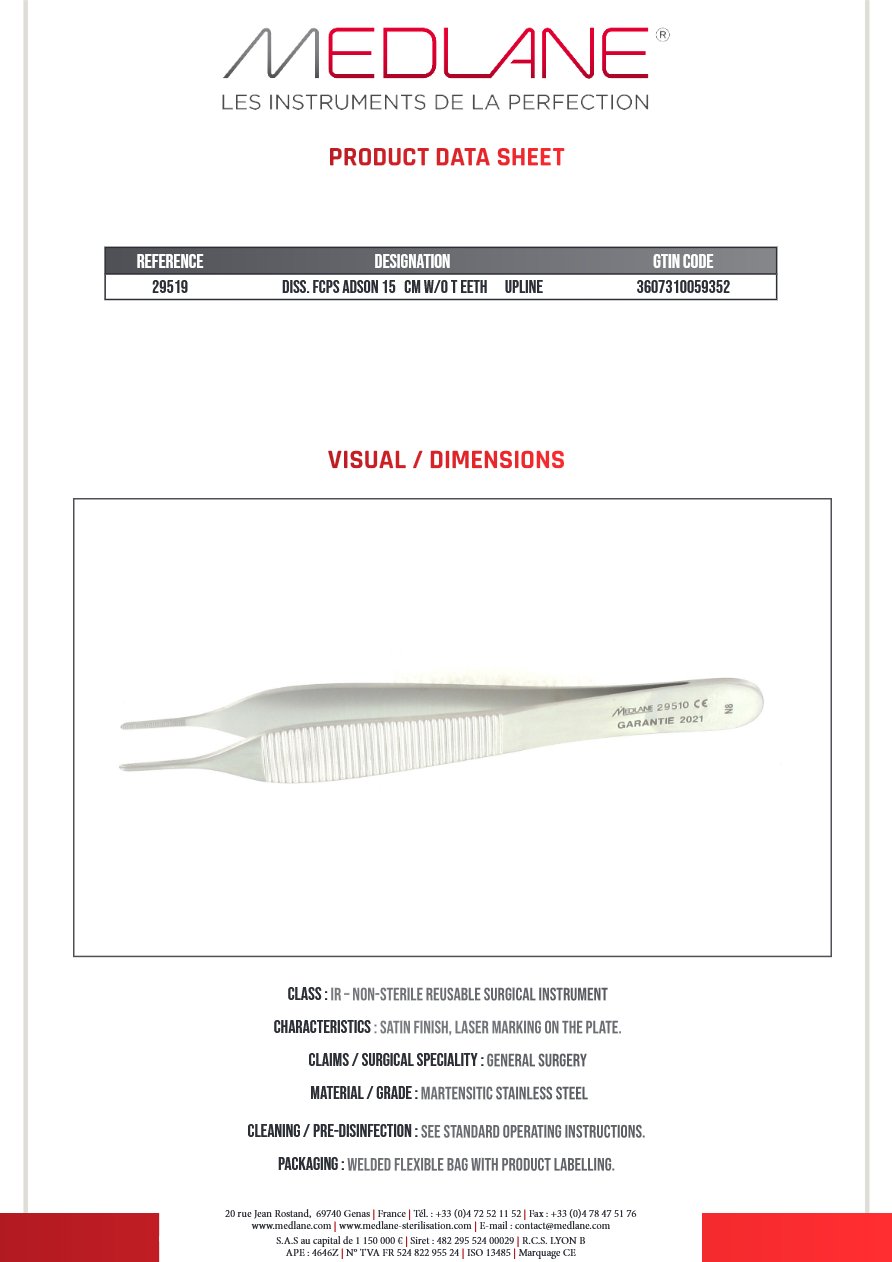

Pince Dissection Adson 150 mm Ss Griffes upline
REF · 29519· 150 mm· Sans griffes

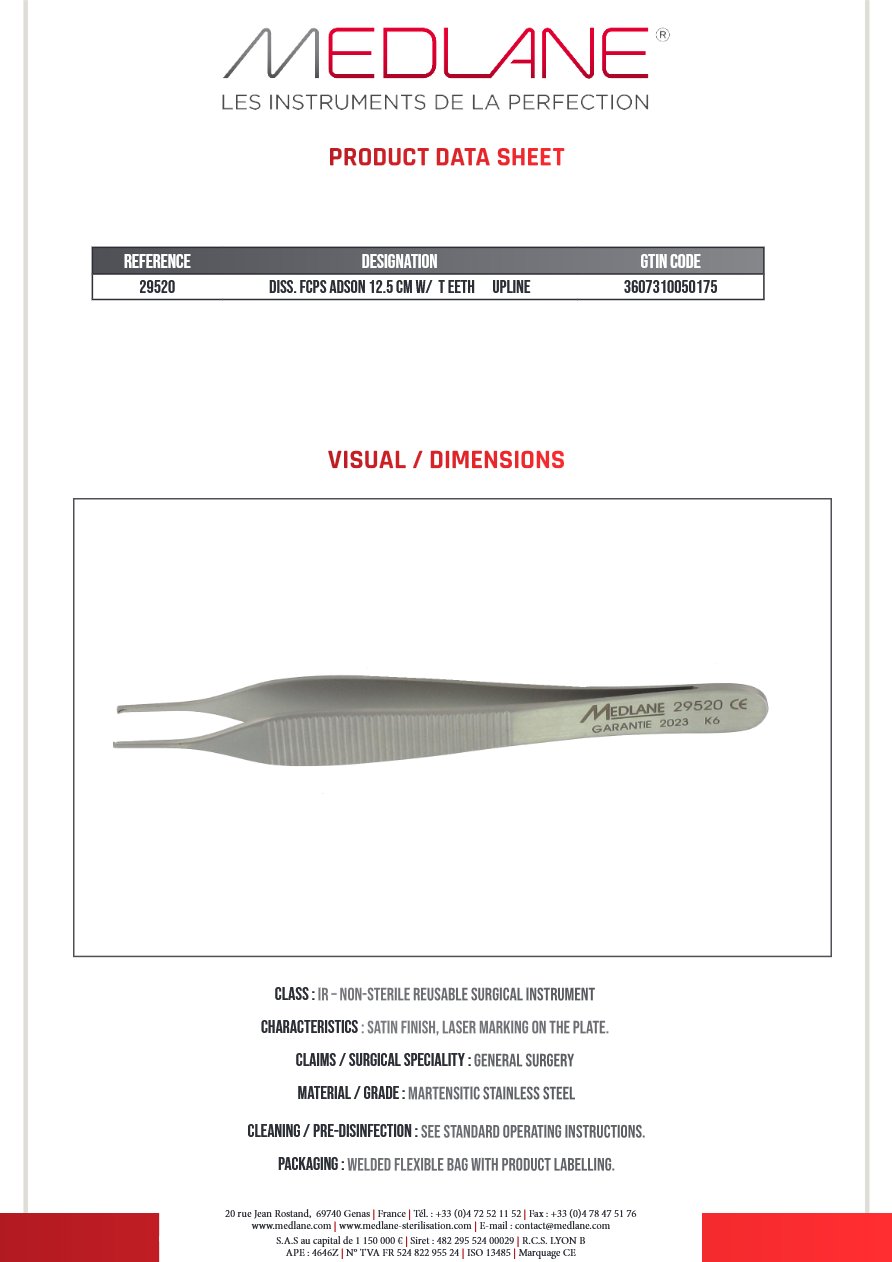

Pince Dissection Adson 125 mm a Griffes upline
REF · 29520· 125 mm· Avec griffes

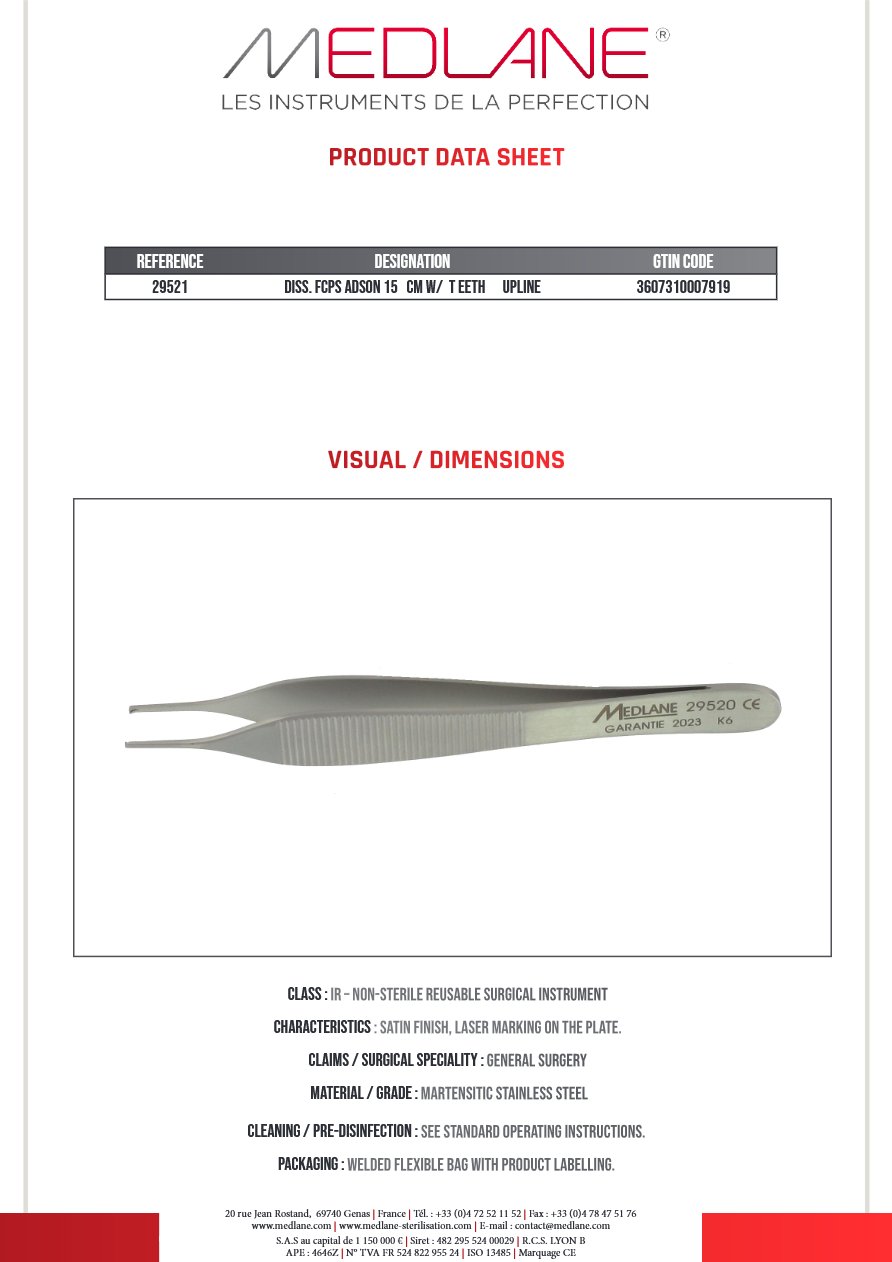

Pince Dissection Adson 150 mm a Griffes upline
REF · 29521· 150 mm· Avec griffes

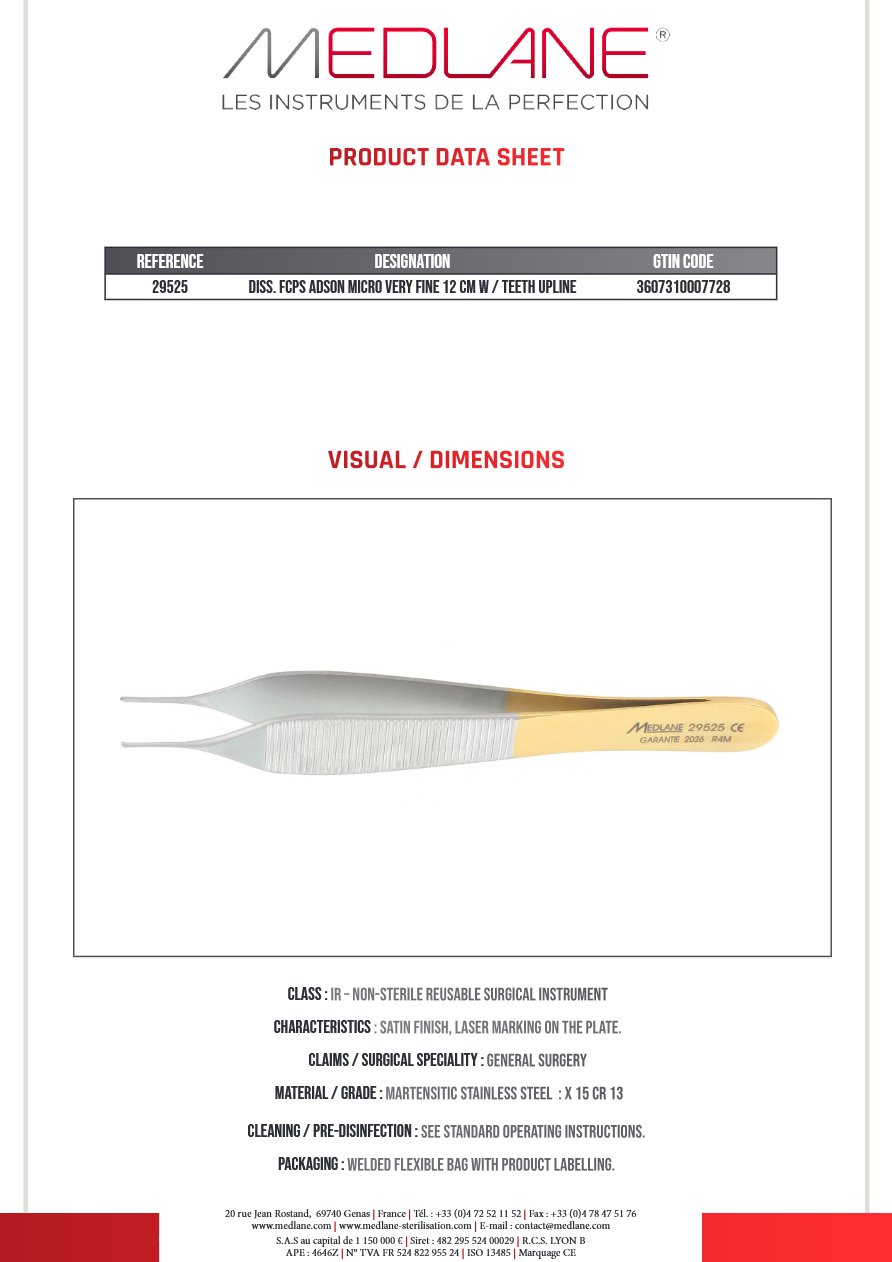

Pince Dissection Adson 120 mm a Griffes Micro Very Fine Upline
REF · 29525· 120 mm· Avec griffes

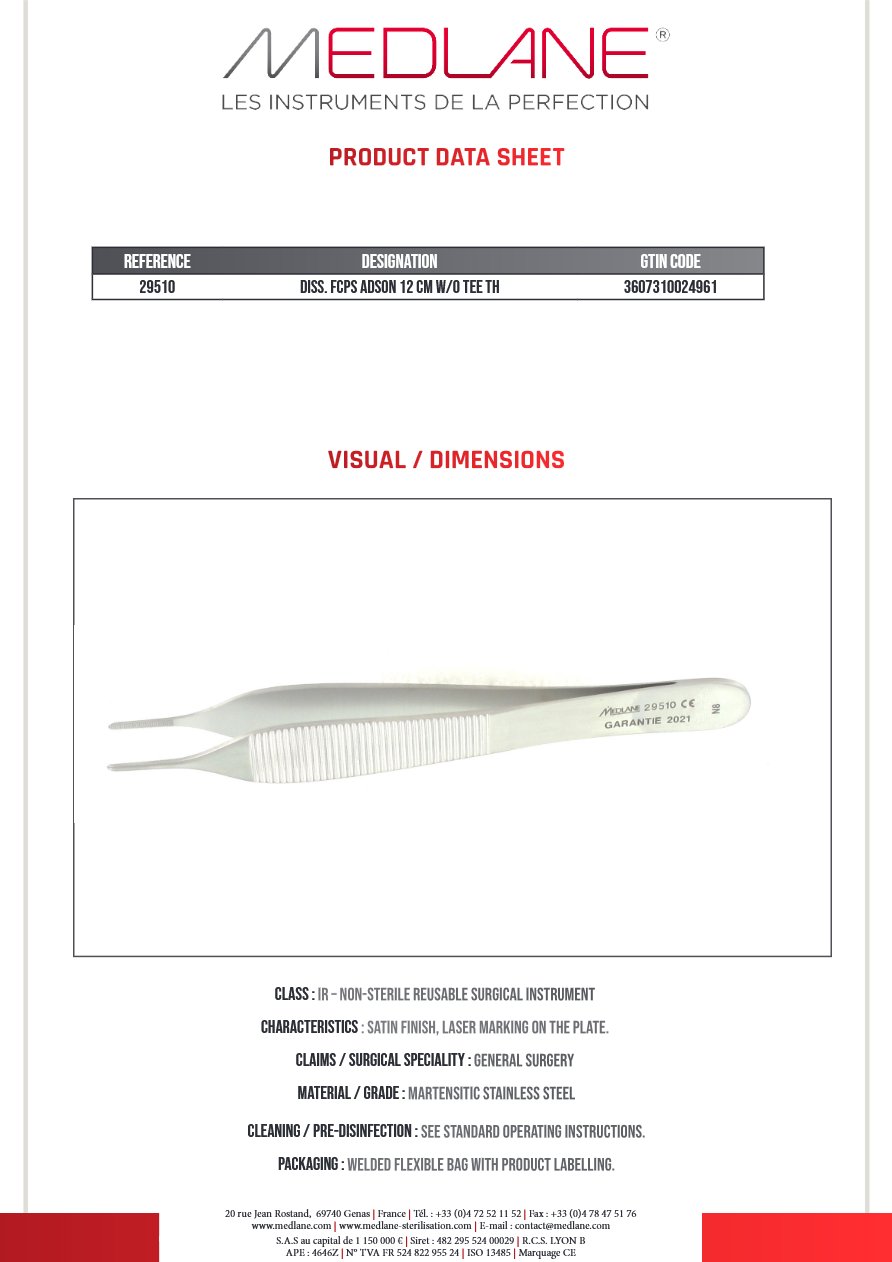

Pince Dissection Adson 120 X 1,5 mm Ss Griffes
REF · 29510P· Sans griffes
Semkin

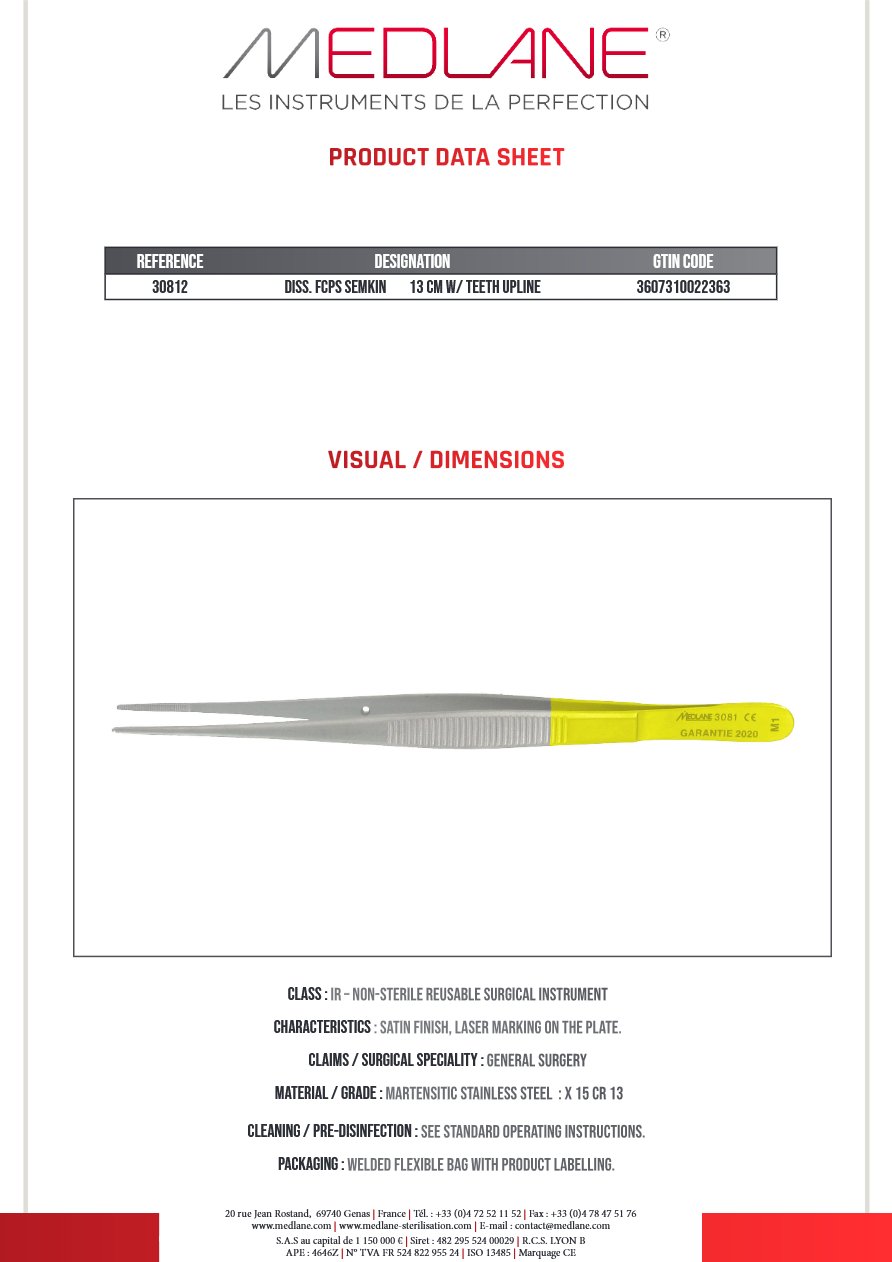

Pince Dissection Semkin 130 mm a Griffes upline
REF · 30812· 130 mm· Avec griffes

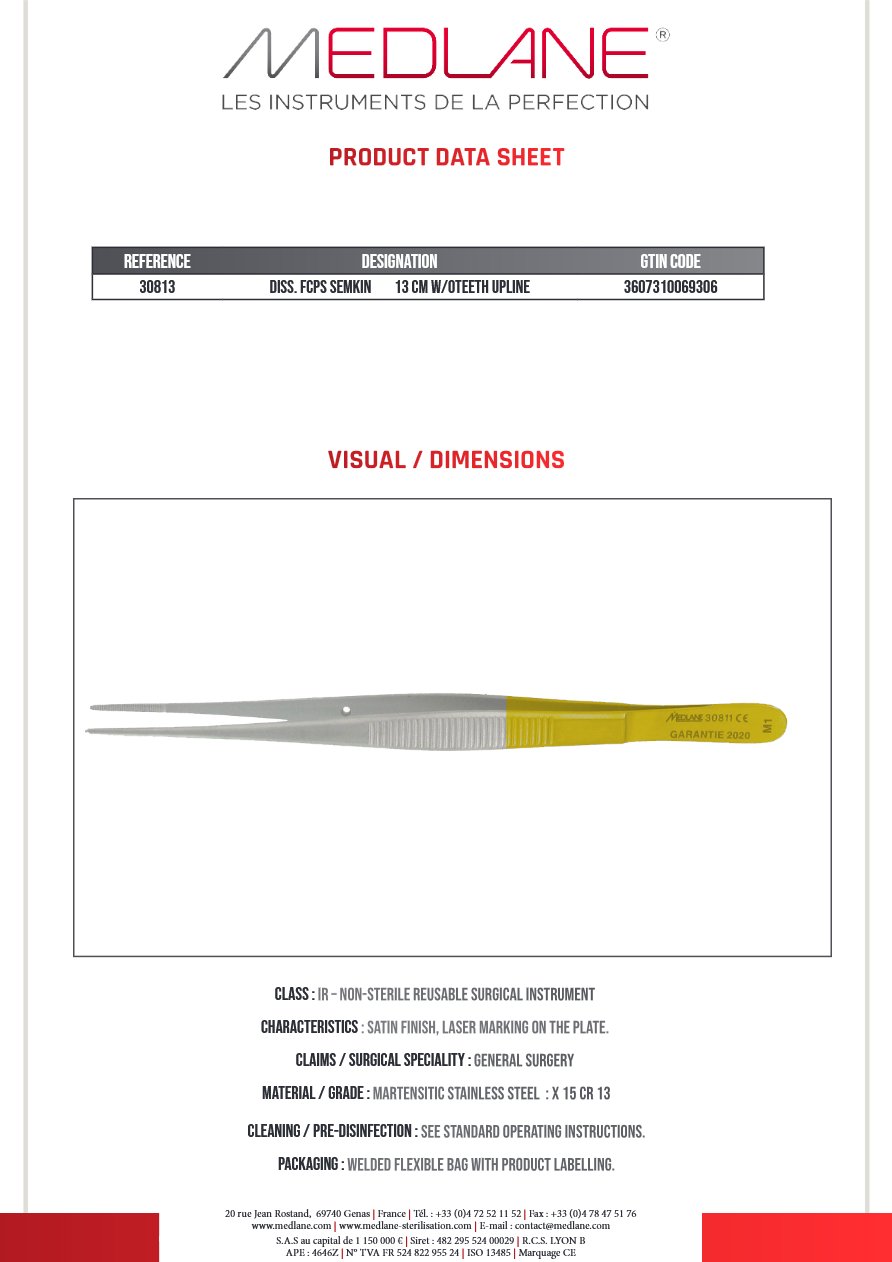

Pince Dissection Semkin 130 mm Ss Griffes upline
REF · 30813· 130 mm· Sans griffes

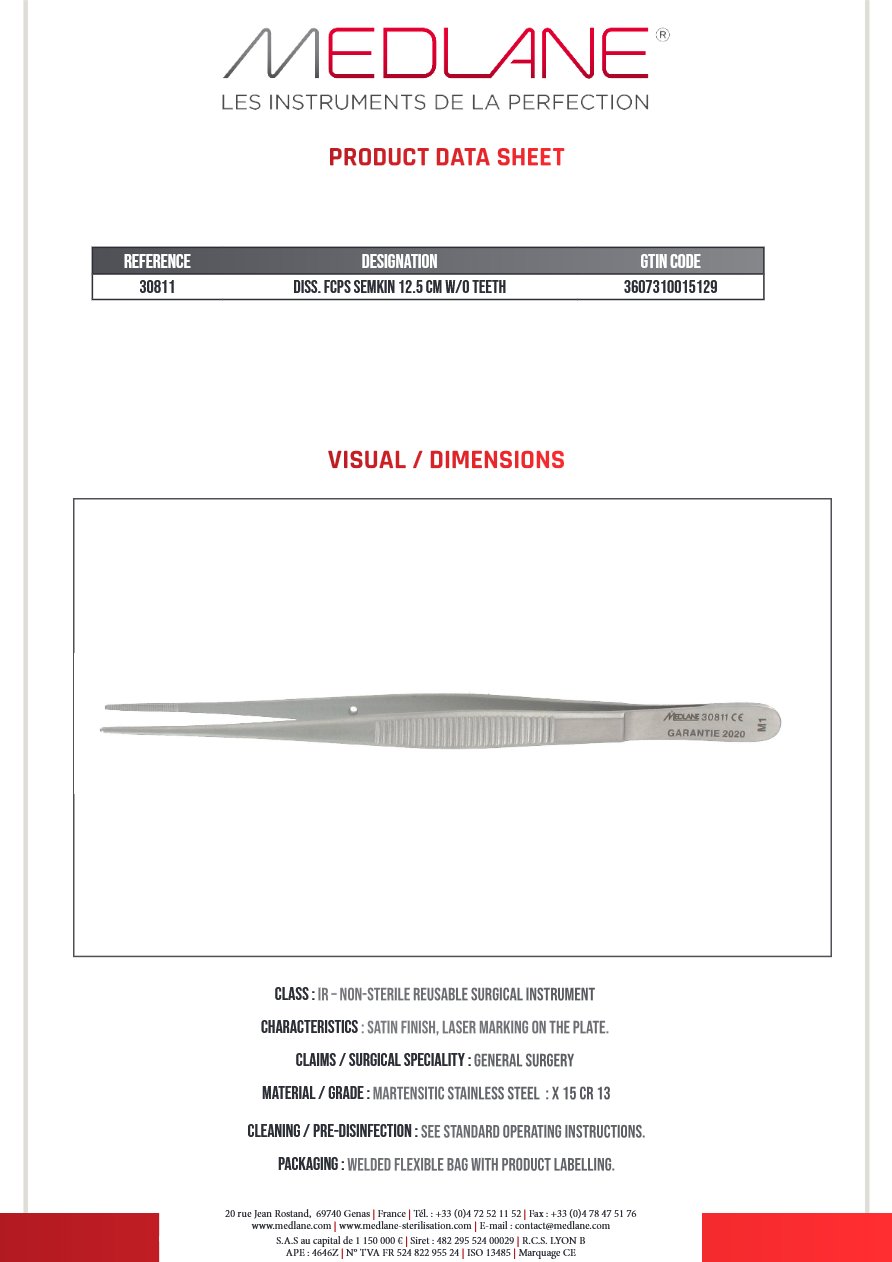

Pince Dissection Semkin 125 mm Ss Griffes
REF · 30811P· 125 mm· Sans griffes
Gerald

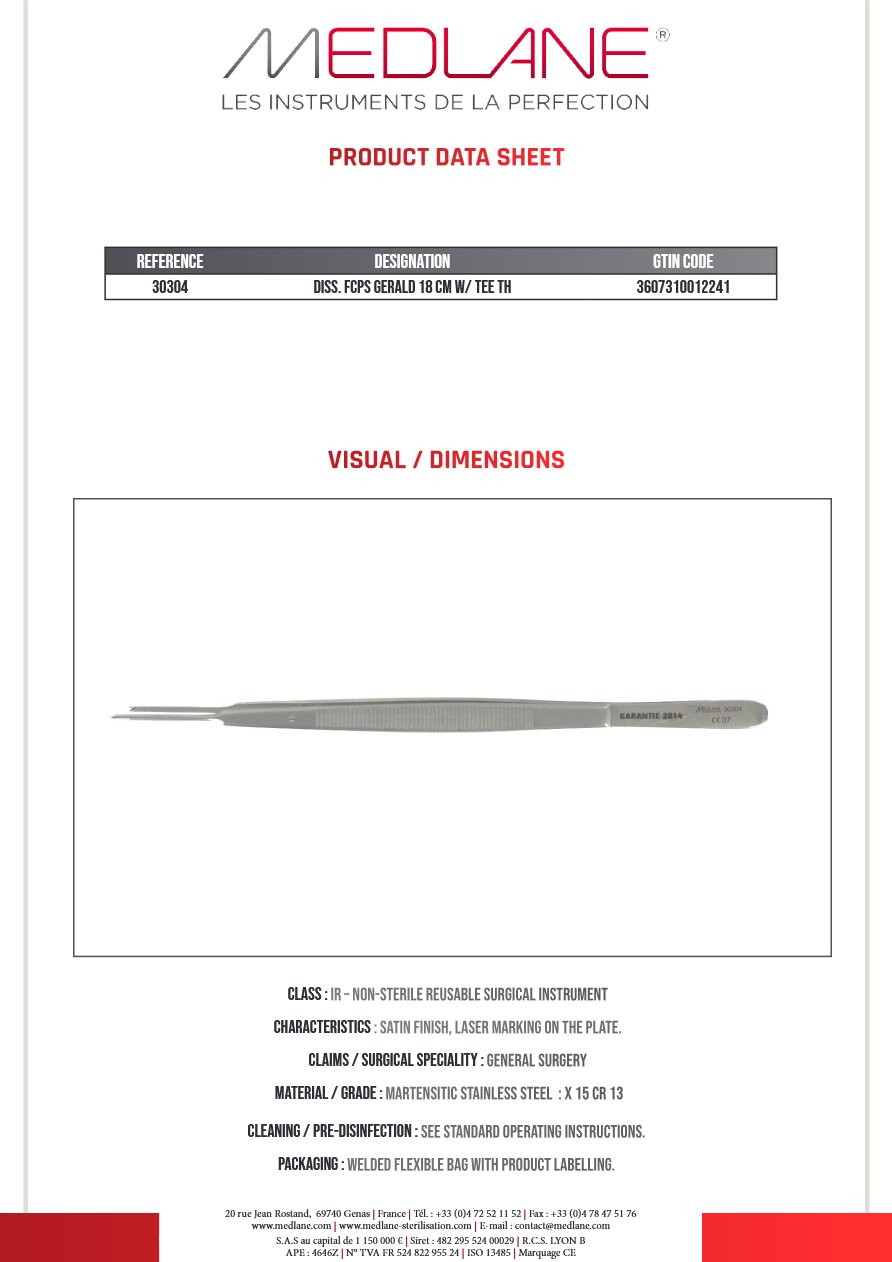

Pince Dissection Gerald 180 X 1,5 mm a Griffes
REF · 30304· Avec griffes

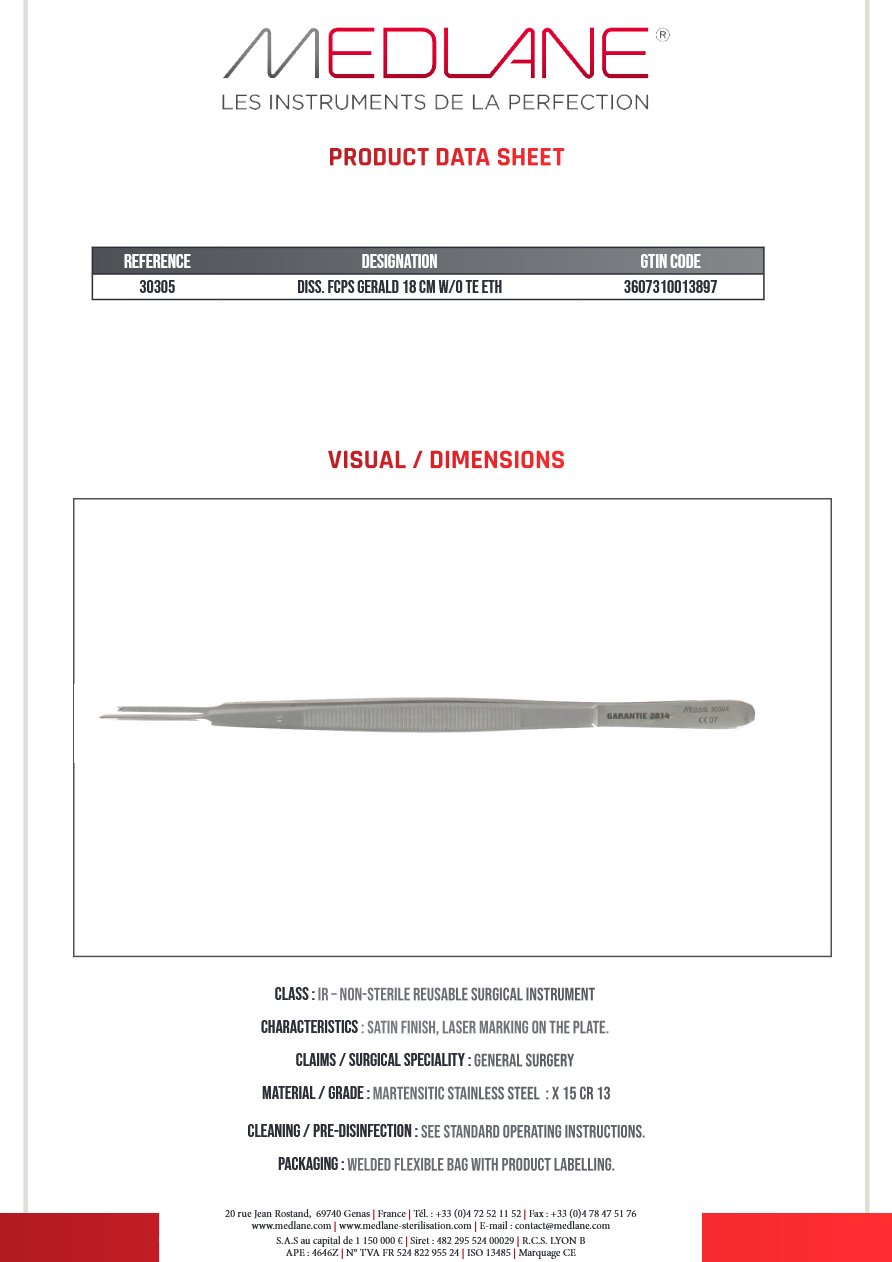

Pince Dissection Gerald 180 X 1,5 mm Ss Griffes
REF · 30305· Sans griffes
DeBakey

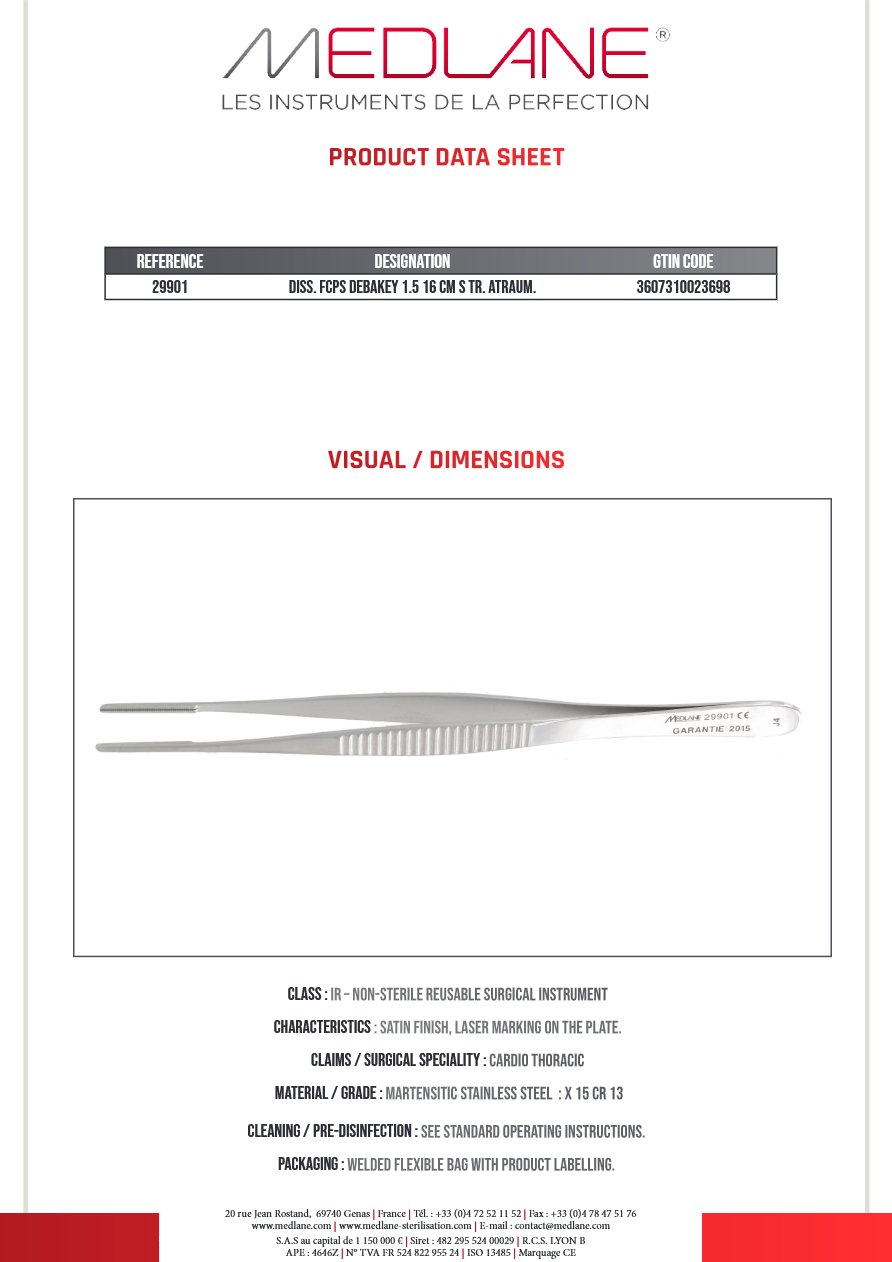

Pince Dissection Debakey 1.5 160 mm Droit Atrauma
REF · 29901P· 160 mm· Droite· Atraumatique
Pince Dissection Debakey 2.0 160 mm Droit Atrauma
REF · 29904P· 160 mm· Droite· Atraumatique

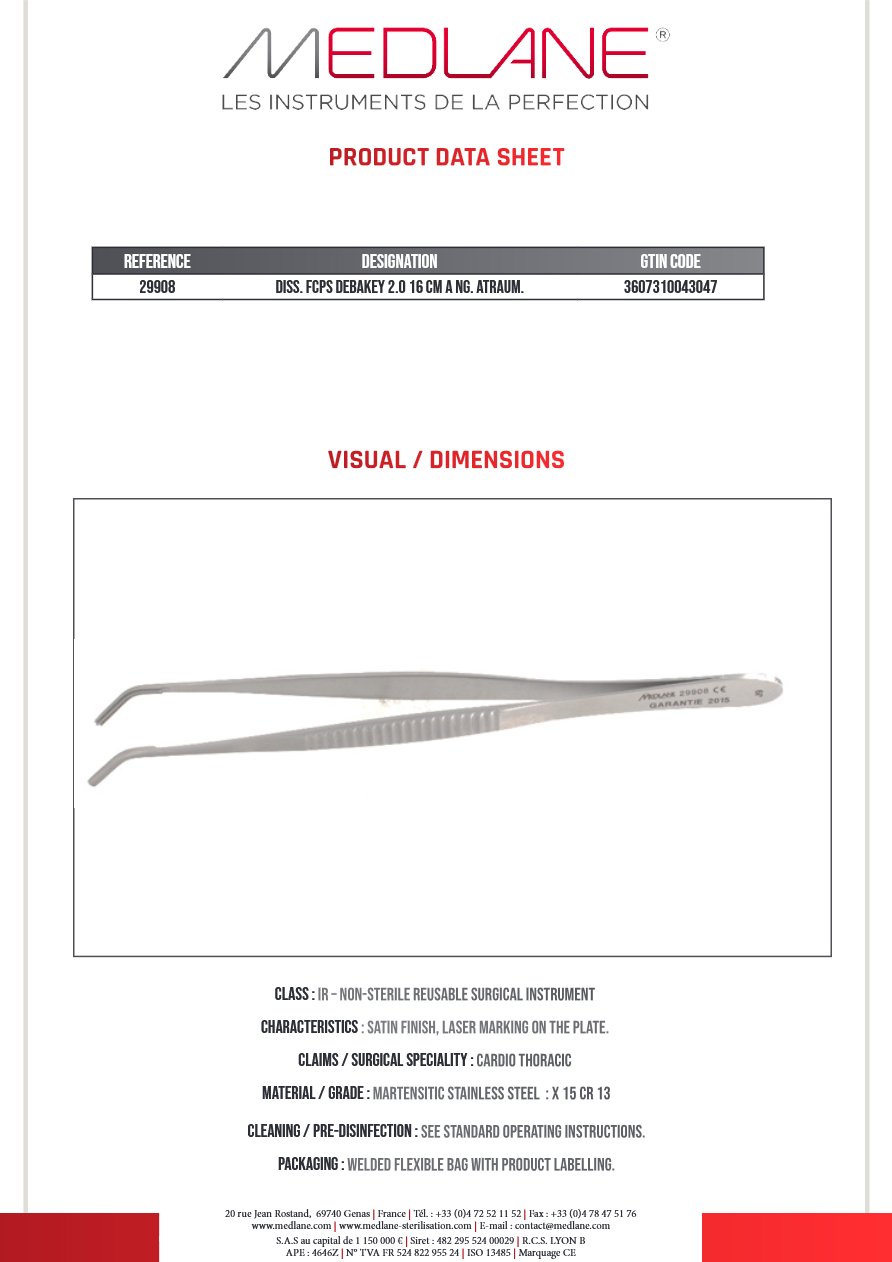

Pince Dissection Debakey 2.0 160 mm Coudee Atrauma
REF · 29908P· 160 mm· Coudée· Atraumatique

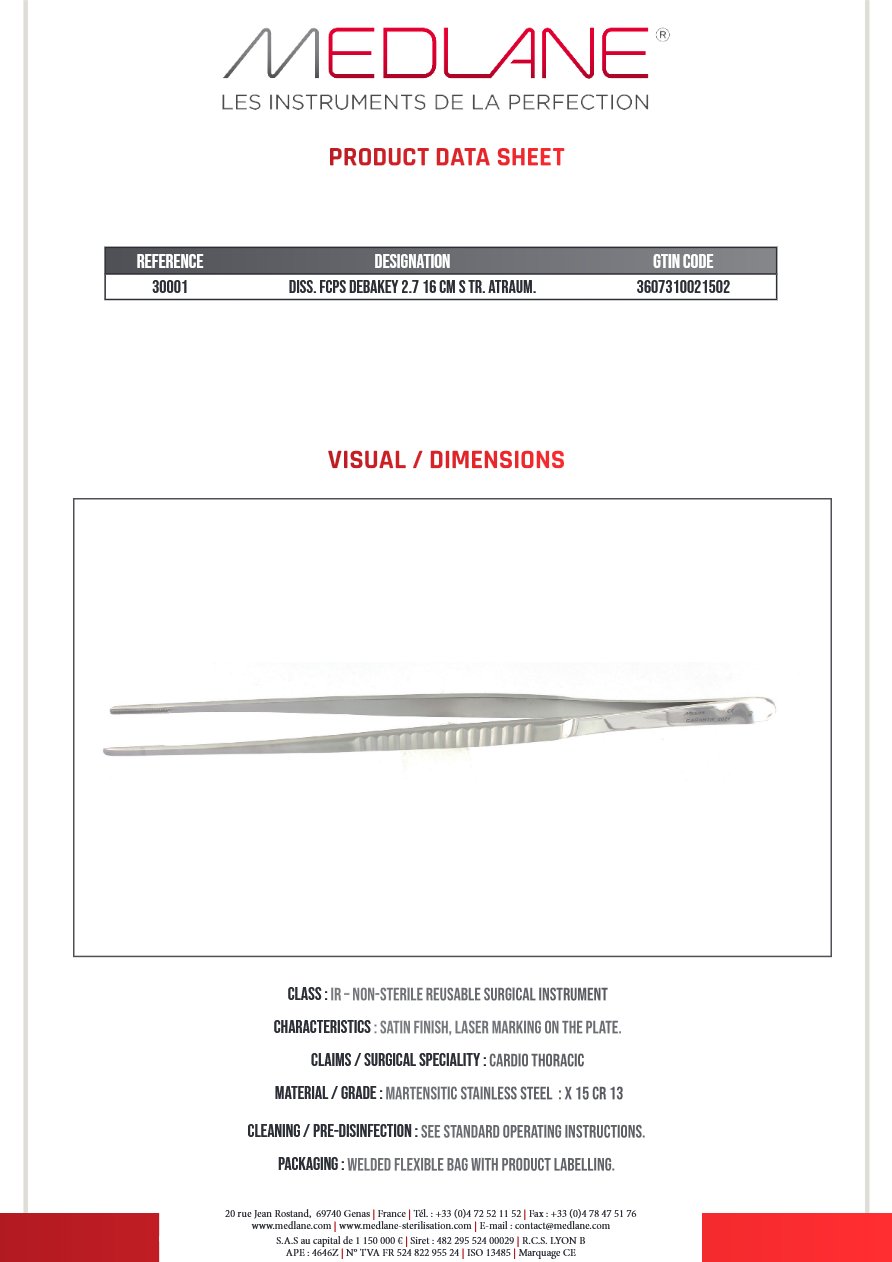

Pince Dissection Debakey 2.7 160 mm Droit Atrauma
REF · 30001P· 160 mm· Droite· Atraumatique
Saurez-vous les reconnaître ?
Quatre pinces à disséquer MEDLANE, quatre architectures. Identifiez chacune à partir de ce qui est visible sur la photo.
RÉVÉLER LES RÉPONSES
- A — StandardPince Dissection Standard Norma 180 mm Ss Griffes · REF 30932P
- B — AdsonPince Dissection Adson 125 mm Ss Griffes upline · REF 29518
- C — SemkinPince Dissection Semkin 130 mm Ss Griffes upline · REF 30813
- D — DeBakeyPince Dissection Debakey 1.5 160 mm Droit Atrauma · REF 29901P
Chaque caractéristique citée ici est celle portée par la désignation catalogue de la référence affichée. La configuration exacte se lit toujours sur la référence et sa documentation.
Trouver la bonne référence, pas seulement le bon nom
MEDLANE est une entreprise française spécialisée dans l'instrumentation chirurgicale, établie à Genas près de Lyon, certifiée ISO 13485 pour la conception, le pilotage de la production et la distribution. Chaque référence de ce guide renvoie à sa fiche catalogue complète.
