Un porte-aiguille tient une aiguille, pas un tissu. Tout, dans sa construction, sert cette seule fonction : une poignée qui transmet la force, un mécanisme qui verrouille la prise, deux mors courts qui immobilisent l'aiguille sans la faire pivoter.
Ce guide suit ces trois éléments dans l'ordre : la silhouette d'ensemble, puis le mécanisme de préhension, puis les mors. Les grandes architectures nommées — Mayo-Hegar, Mathieu, Crile-Wood, DeBakey, Ryder, Olsen-Hegar — apparaissent ensuite comme des combinaisons de ces trois choix.
Aucun conseil d'usage clinique ici : uniquement ce qu'un œil peut vérifier sur l'instrument et sur sa référence.
Commencez par la silhouette
Cinq architectures, cinq photos produit MEDLANE présentées à la même orientation et à la même échelle. Avant tout détail, la silhouette suffit à séparer les familles.
Porte Aiguille Mayo Hegar 200 mm Tungstène · REF 40204P
Porte Aiguille Mathieu Standard 140 mm Tungstène · REF 40001P
Porte Aiguille Crile Wood 230 mm Tungstène · REF 39707P
Porte Aiguille Debakey 230 mm Tungstène · REF 39712P

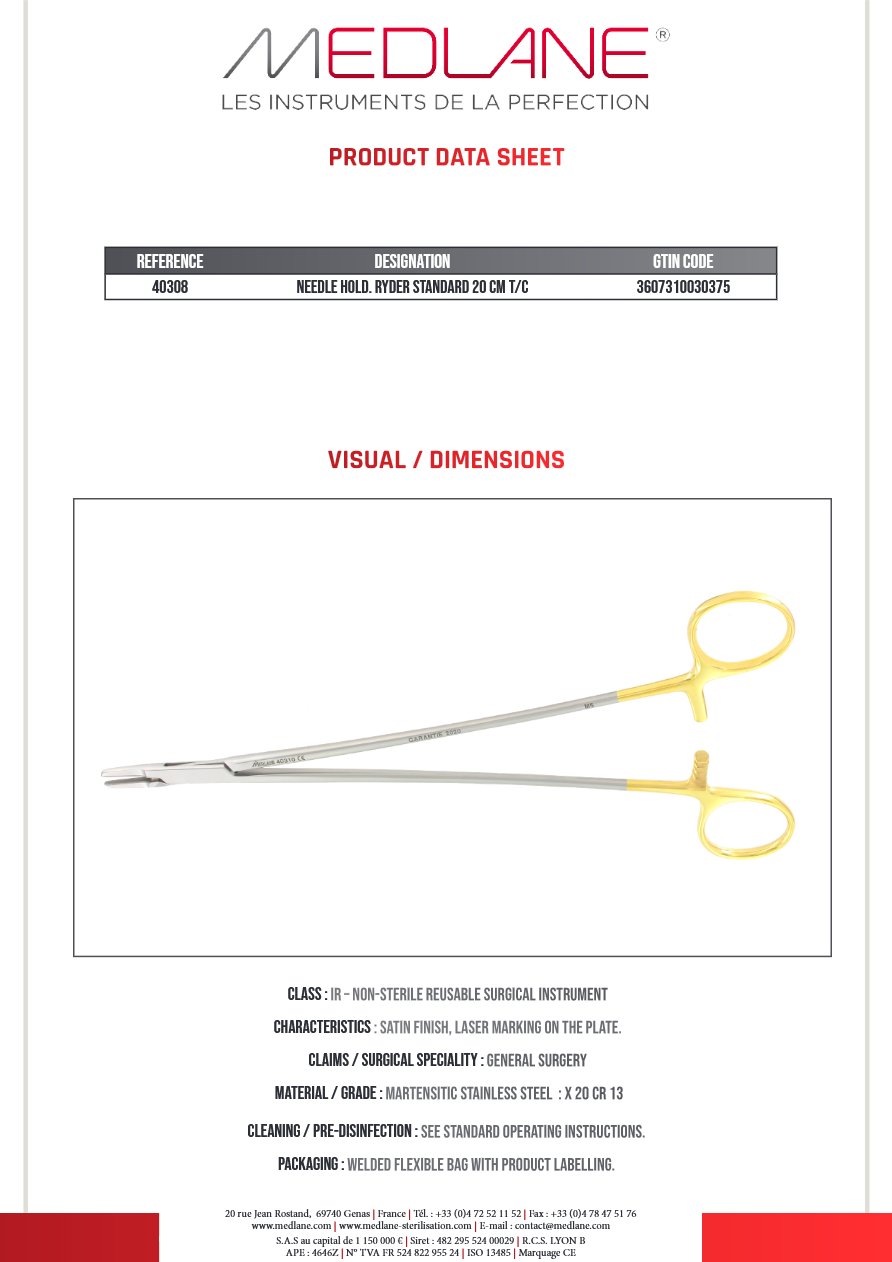

Porte Aiguille Ryder Standard 200 mm Tungstène · REF 40308P
Chaque caractéristique citée ici est celle portée par la désignation catalogue de la référence affichée. La configuration exacte se lit toujours sur la référence et sa documentation.
Regardez le mécanisme
Instrument complet → zone observée → détail identifiant
La moitié poignée de la planche produit, à cadre identique pour les trois références : c'est là que se lit le mode de fermeture et de verrouillage.
- 01 — Anneaux fermés
- 02 — Crémaillère latérale
- 03 — Articulation à vis
- 01 — Branches sans anneaux
- 02 — Ressort d'ouverture
- 03 — Crémaillère courbe
- 01 — Anneaux fermés
- 02 — Branches à lames de ciseaux
- 03 — Crémaillère latérale
La main décide de la poignée ; la poignée décide du reste.
Regardez les mors
Même fenêtre d'observation et même échelle pour les cinq références : seule la position de l'instrument sur sa planche produit change. Aucune image n'est déformée ni agrandie au-delà de ce que sa définition permet.
- 01 — MORS COURTS ET LARGES
- 02 — SURFACE FRAISÉE
- 01 — MORS FINS ET EFFILÉS
- 02 — BRANCHES ÉTROITES
- 01 — EXTRÉMITÉ ÉTROITE
- 02 — PROFIL ÉLANCÉ
- 01 — MORS TRÈS FINS
- 02 — BRANCHES ÉLANCÉES
- 01 — MORS CARBURE FRAISÉS
- 02 — SEGMENTATION 1/0 À 4/0
C'est la surface des mors qui tient l'aiguille, pas la force de la main.
Les grandes architectures
Six architectures nommées, telles que le catalogue MEDLANE les désigne. Les descriptions ci-dessous sont strictement morphologiques.
Porte Aiguille Mayo Hegar 200 mm Tungstène · REF 40204P
Porte Aiguille Mathieu Standard 140 mm Tungstène · REF 40001P
Porte Aiguille Crile Wood 230 mm Tungstène · REF 39707P
Porte Aiguille Debakey 230 mm Tungstène · REF 39712P
Porte Aiguille Ryder Standard 200 mm Tungstène · REF 40308P
Porte Aiguille Olsen Hegar Ciseaux 140 mm Tungstène · REF 40209P
MAYO-HEGAR
- Poignée à anneaux, crémaillère latérale
- Branches larges, mors courts et larges
- Au catalogue MEDLANE : 140 à 300 mm
- Séries standard (40106P → 40111P) et tungstène (40201P → 40207P)
MATHIEU
- Architecture sans anneaux, à ressort
- Crémaillère courbe sur la face interne
- Au catalogue MEDLANE : 140, 170 et 200 mm
- Séries Standard, Délicat, Baïonnette et Olsen ciseaux
CRILE-WOOD
- Poignée à anneaux, branches étroites
- Mors plus fins et effilés
- Au catalogue MEDLANE : 150 à 300 mm
- Versions standard (39702P, 39703P) et tungstène (39704P → 39709P)
DEBAKEY
- Silhouette élancée, extrémité étroite
- Au catalogue MEDLANE : 150 à 300 mm
- Toutes les références listées ici sont à mors tungstène
- Une version 370 mm à double articulation est référencée
RYDER
- Mors très fins, branches élancées
- Au catalogue MEDLANE : 130 à 260 mm
- Deux séries référencées : Standard et Mini
- Toutes à mors carbure de tungstène
OLSEN-HEGAR
- Poignée à anneaux et branches à lames de ciseaux
- Au catalogue MEDLANE : 120, 140 et 170 mm
- Références 40208, 40209P, 40210P
- Déclinaison Mathieu Olsen ciseaux également référencée
Le nom désigne une architecture ; la référence en précise la configuration.
Standard ou carbure de tungstène
Au catalogue MEDLANE, la version à mors carbure de tungstène est écrite dans la désignation : elle porte la mention « Tungstène ». Sur les références où c'est le cas, les anneaux dorés de la photo produit identifient cette version.
Mayo-Hegar
200 mm
Halsey
130 mm
Même famille, même longueur, deux désignations : c'est la seule comparaison qui isole réellement la mention « Tungstène ». Cette lecture ne vaut que pour les références où la désignation la porte.
De la précision à la micro-précision
Quatre références courtes du catalogue MEDLANE, toutes à mors carbure de tungstène : la finesse des mors et l'élancement des branches augmentent quand la longueur diminue.
130 mm

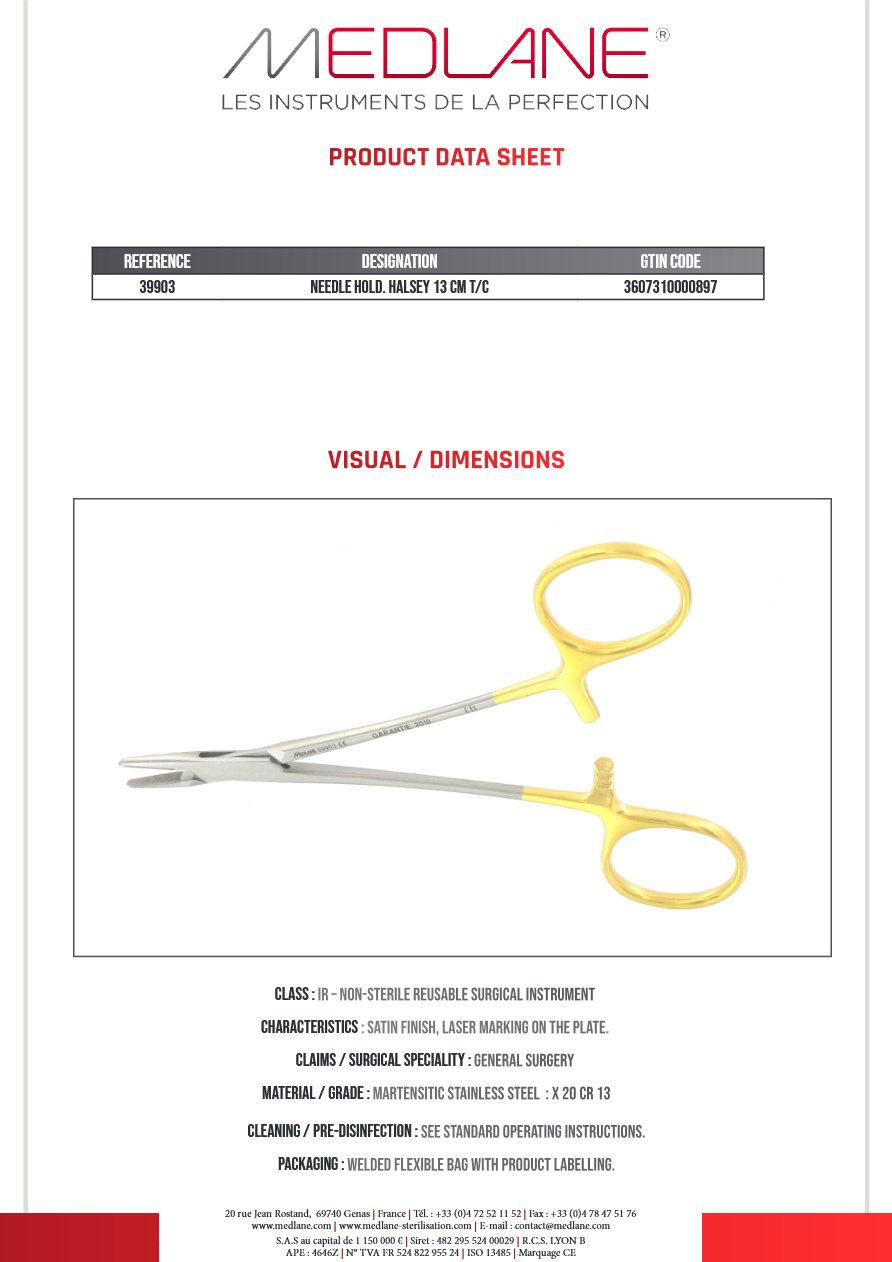

Porte Aiguille Halsey 130 mm Tungstène · REF 39903P
130 mm
Porte Aiguille Ryder Standard 130 mm Tungstène · REF 40302P
150 mm
Porte Aiguille Ryder Mini 150 mm Tungstène · REF 40305P
200 mm
Porte Aiguille Ryder Mini 200 mm Tungstène · REF 40309P
Le catalogue MEDLANE référence également des porte-aiguilles micro à corps rond ou plateau — architectures Castro, Jacobson, Yasargil — dont la désignation porte les dimensions exactes de mors.
UP-NEEDLE® — le savoir-faire MEDLANE
UP-NEEDLE® est la ligne de porte-aiguilles MEDLANE à mors en carbure de tungstène fraisées. Sa particularité tient à sa segmentation : chaque référence porte, dans sa désignation, la plage de diamètre de fil pour laquelle ses mors sont fraisés.
- 1/0 à 4/0 — architecture Mayo Hegar, 140 à 200 mm (UN000, UN130, UN140)
- 4/0 à 6/0 — architectures DeBakey, Ryder et Crile Wood, 150 à 260 mm
- 5/0 à 7/0 — architecture Microvascular, 150 à 230 mm (UN431, UN322, UN352, UN327)
- 6/0 à 8/0 — architecture Ryder Micro, 130 mm (UN465)
- Fils acier — architecture Berry sternale, 190 mm (UN135)
Up-needle Mayo Hegar 140 mm 1/0 a 4/0
REF · UN000· 140 mm· 1/0 → 4/0
Up-needle Mayo Hegar 180 mm 1/0 a 4/0
REF · UN130· 180 mm· 1/0 → 4/0
Up-needle Mayo Hegar 200 mm 1/0 a 4/0
REF · UN140· 200 mm· 1/0 → 4/0
Up-needle Debakey 180 mm 4/0 a 6/0
REF · UN010· 180 mm· 4/0 → 6/0
Up-needle Debakey 230 mm 4/0 a 6/0
REF · UN020· 230 mm· 4/0 → 6/0
Up-needle Ryder 180 mm 4/0 a 6/0
REF · UN321· 180 mm· 4/0 → 6/0
Up-needle Ryder 230 mm 4/0 a 6/0
REF · UN351· 230 mm· 4/0 → 6/0
Up-needle Crile Wood 150 mm 4/0 a 6/0
REF · UN430· 150 mm· 4/0 → 6/0
Up-needle Crile Wood 260 mm 4/0 a 6/0
REF · UN365· 260 mm· 4/0 → 6/0

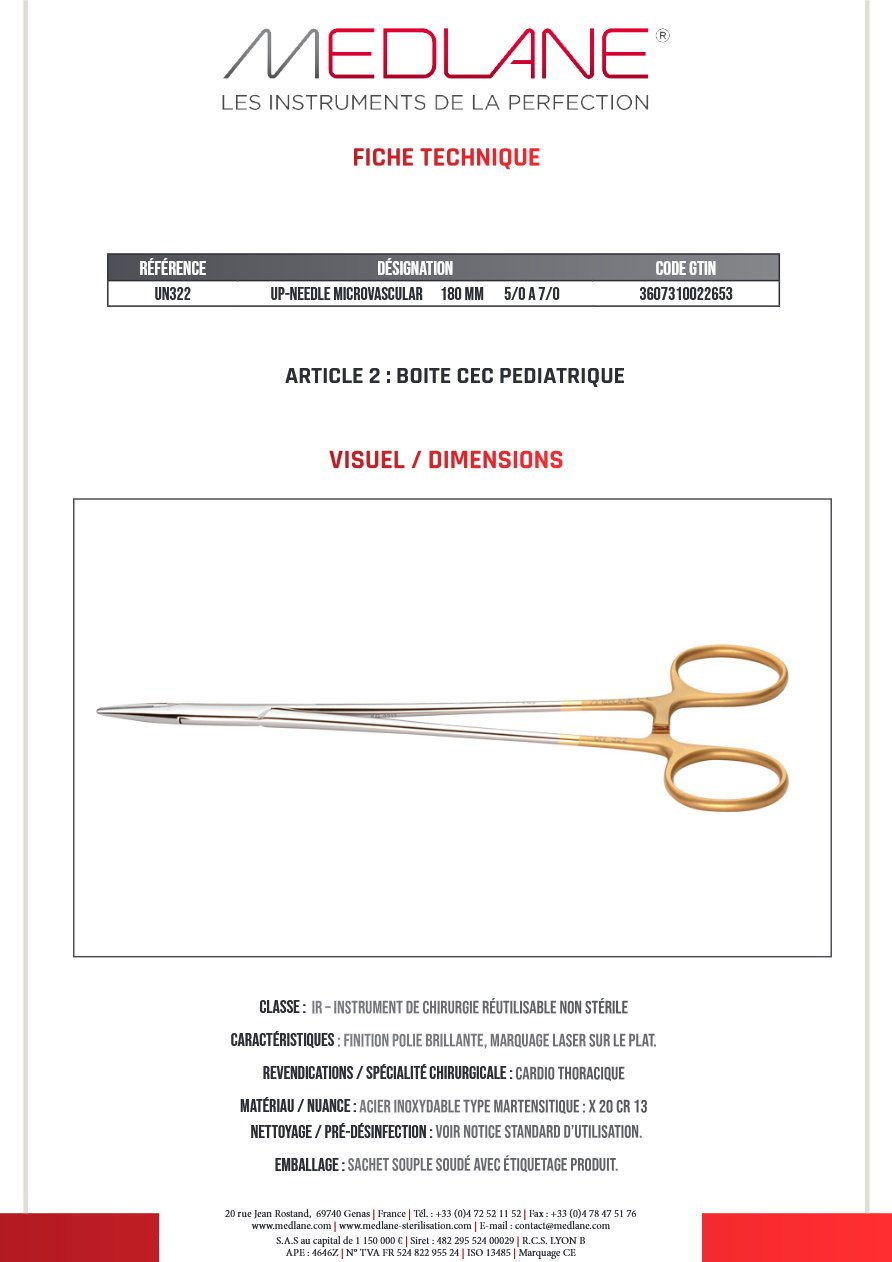

Up-needle Microvascular 180 mm 5/0 a 7/0
REF · UN322· 180 mm· 5/0 → 7/0

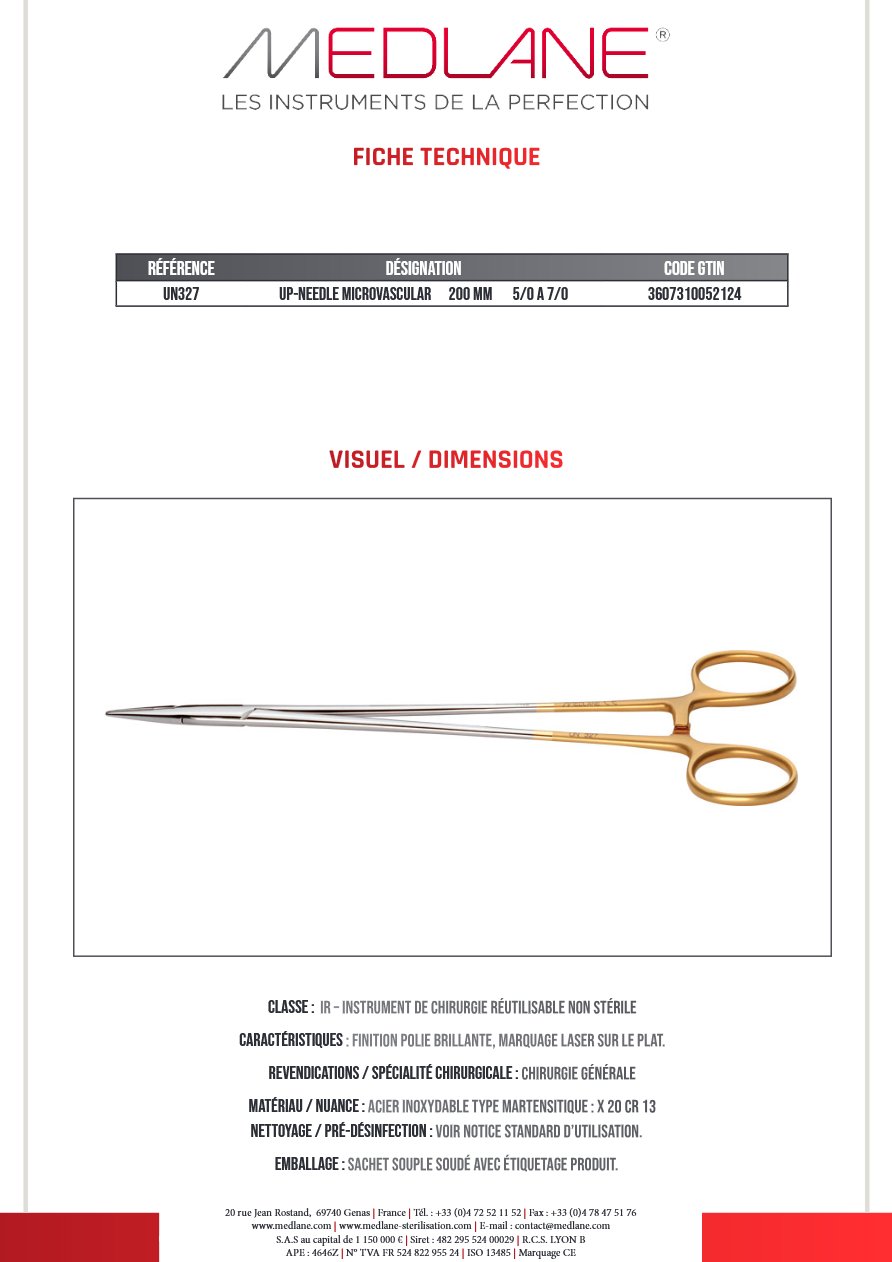

Up-needle Microvascular 200 mm 5/0 a 7/0
REF · UN327· 200 mm· 5/0 → 7/0
Up-needle Ryder Micro 130 mm 6/0 a 8/0
REF · UN465· 130 mm· Micro· 6/0 → 8/0

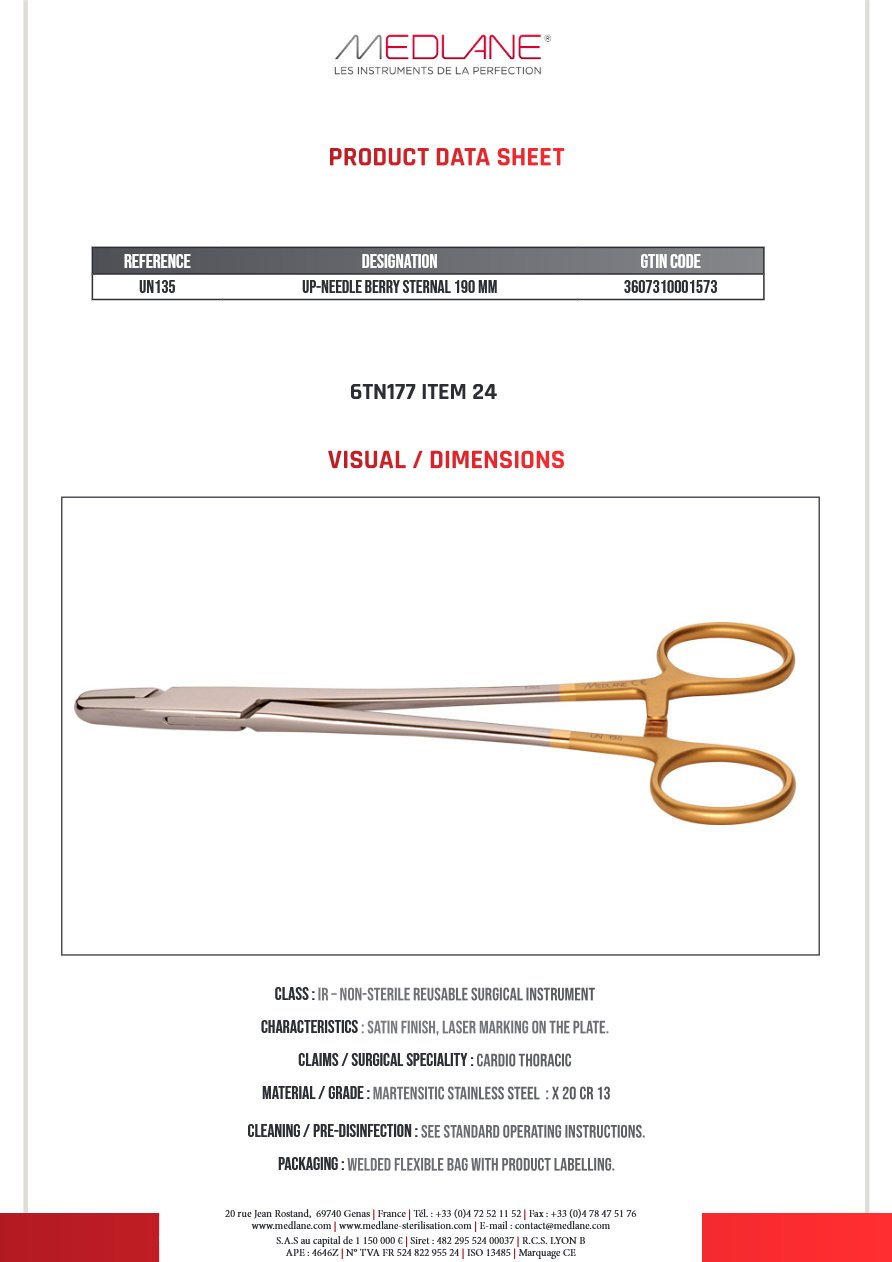

Up-needle Berry Sternal 190 mm Fils Acier
REF · UN135· 190 mm· Fils acier
Les caractéristiques affichées sur ces cartes sont uniquement celles écrites dans la désignation catalogue de chaque référence.
Derrière le nom
1830 — 1914
Alfred Hegar
Gynécologue allemand. Son nom reste attaché à l'architecture de porte-aiguille à anneaux la plus répandue.
1864 — 1943
George Washington Crile
Chirurgien américain, l'un des fondateurs de la Cleveland Clinic. Son nom désigne aujourd'hui plusieurs architectures d'instruments.
1908 — 2008
Michael E. DeBakey
Chirurgien américain, figure majeure de la chirurgie cardiovasculaire. Son nom désigne une architecture élancée à extrémité étroite.
Ces noms sont, eux aussi, des éponymes devenus des désignations d'architecture. MEDLANE ne publie ici aucune biographie qui ne soit établie de manière fiable : au catalogue, ces noms désignent une morphologie, pas une histoire.
La gamme MEDLANE
Mayo-Hegar
Porte Aiguille Mayo Hegar 140 mm
REF · 40106P· 140 mm
Porte Aiguille Mayo Hegar 200 mm
REF · 40109P· 200 mm
Porte Aiguille Mayo Hegar 260 mm
REF · 40111P· 260 mm

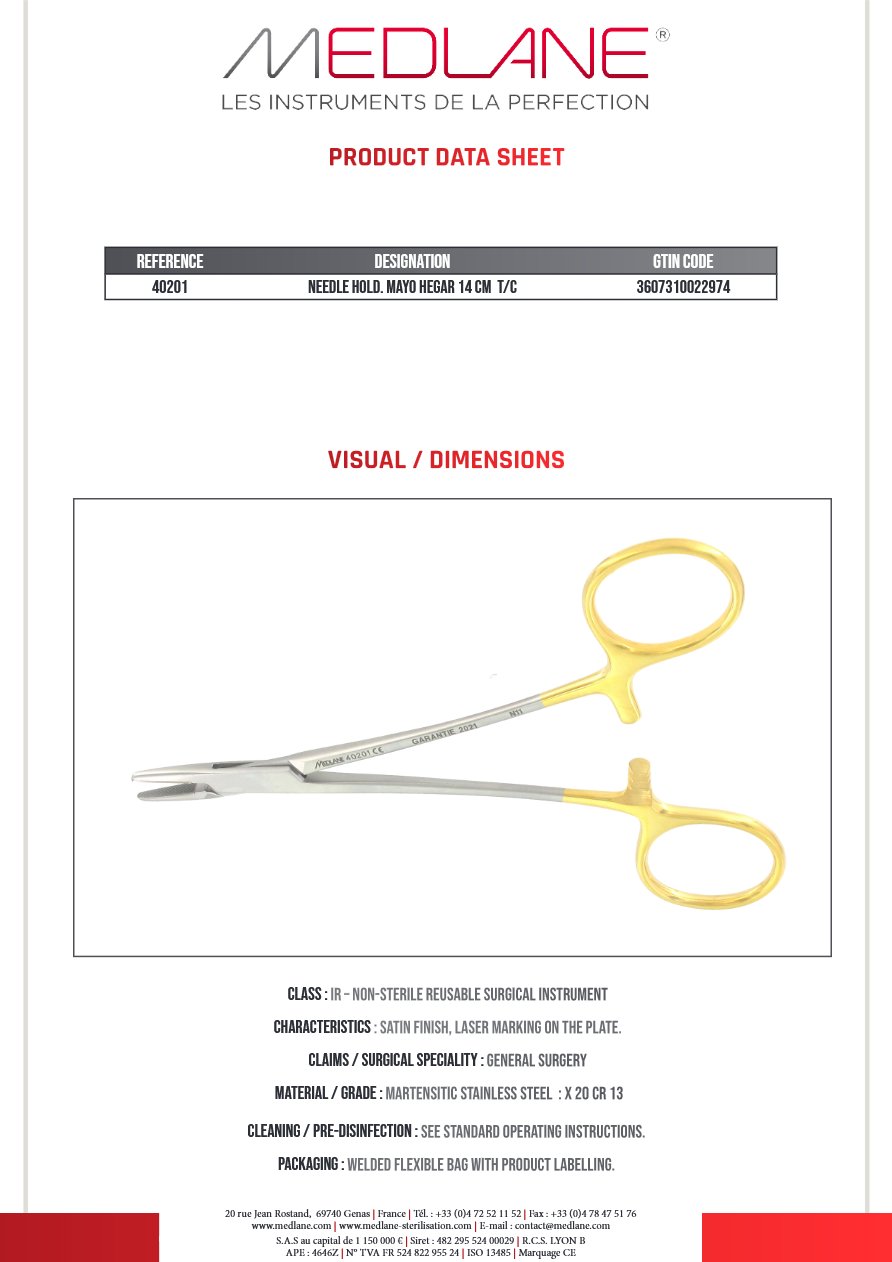

Porte Aiguille Mayo Hegar 140 mm Tungstène
REF · 40201P· 140 mm· Tungstène
Porte Aiguille Mayo Hegar 200 mm Tungstène
REF · 40204P· 200 mm· Tungstène

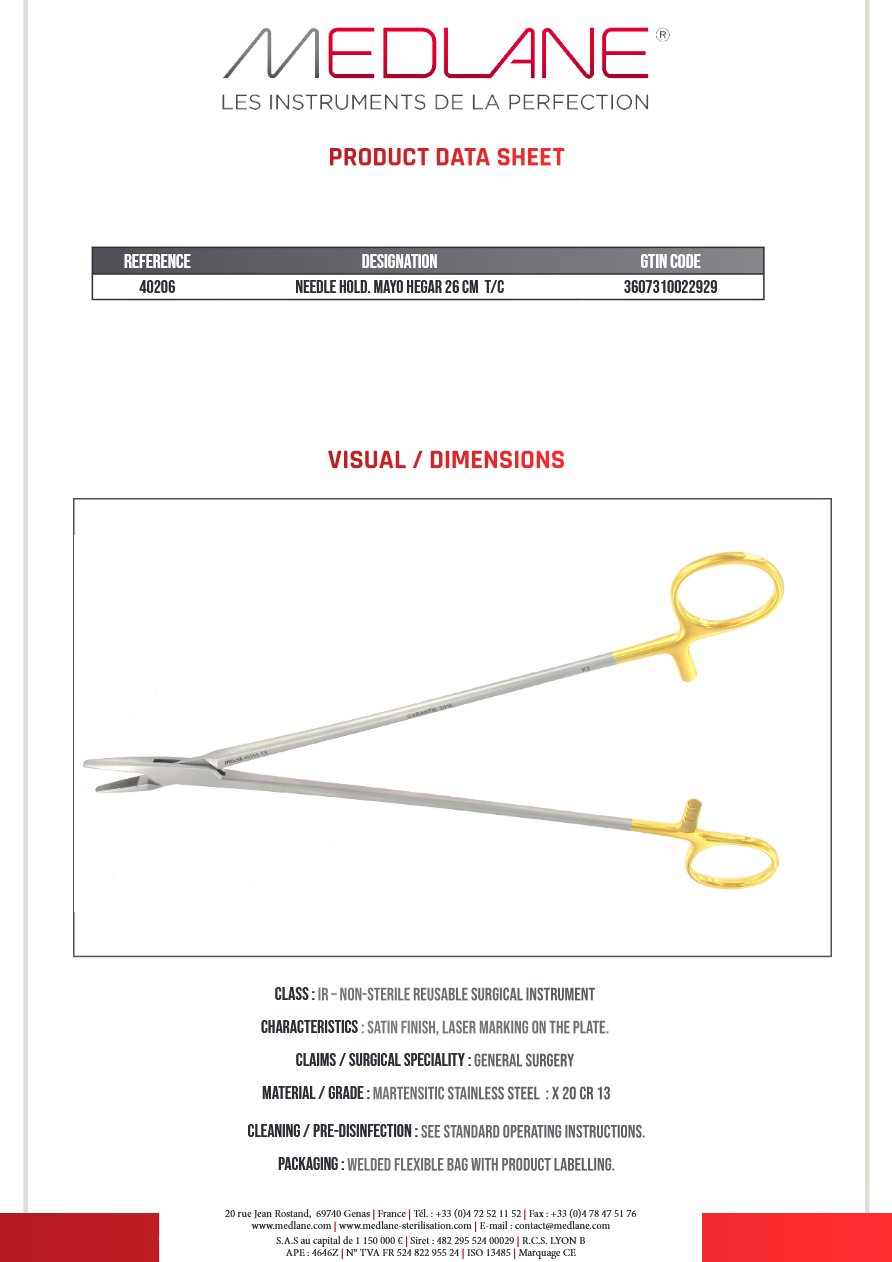

Porte Aiguille Mayo Hegar 260 mm Tungstène
REF · 40206P· 260 mm· Tungstène
Mathieu

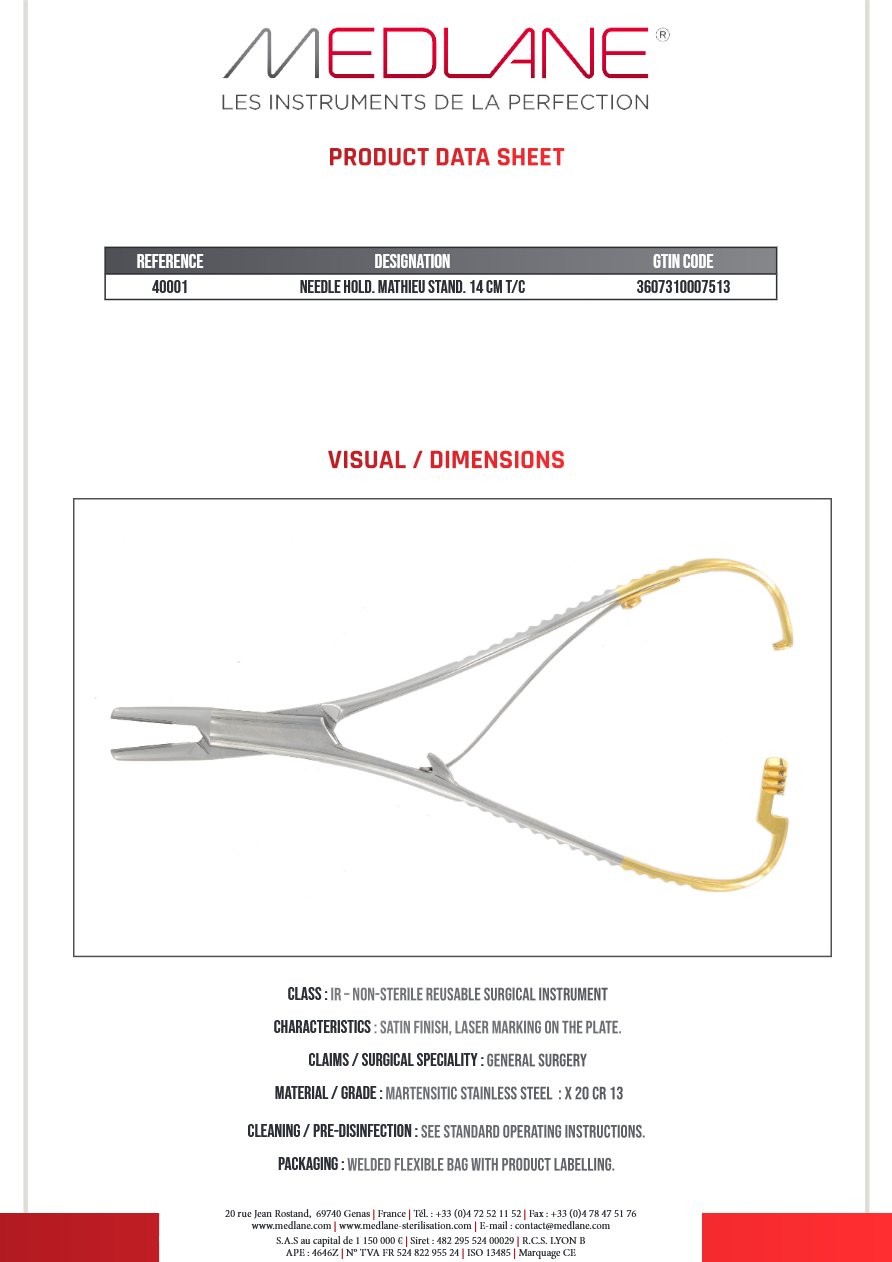

Porte Aiguille Mathieu Standard 140 mm Tungstène
REF · 40001P· 140 mm· Tungstène

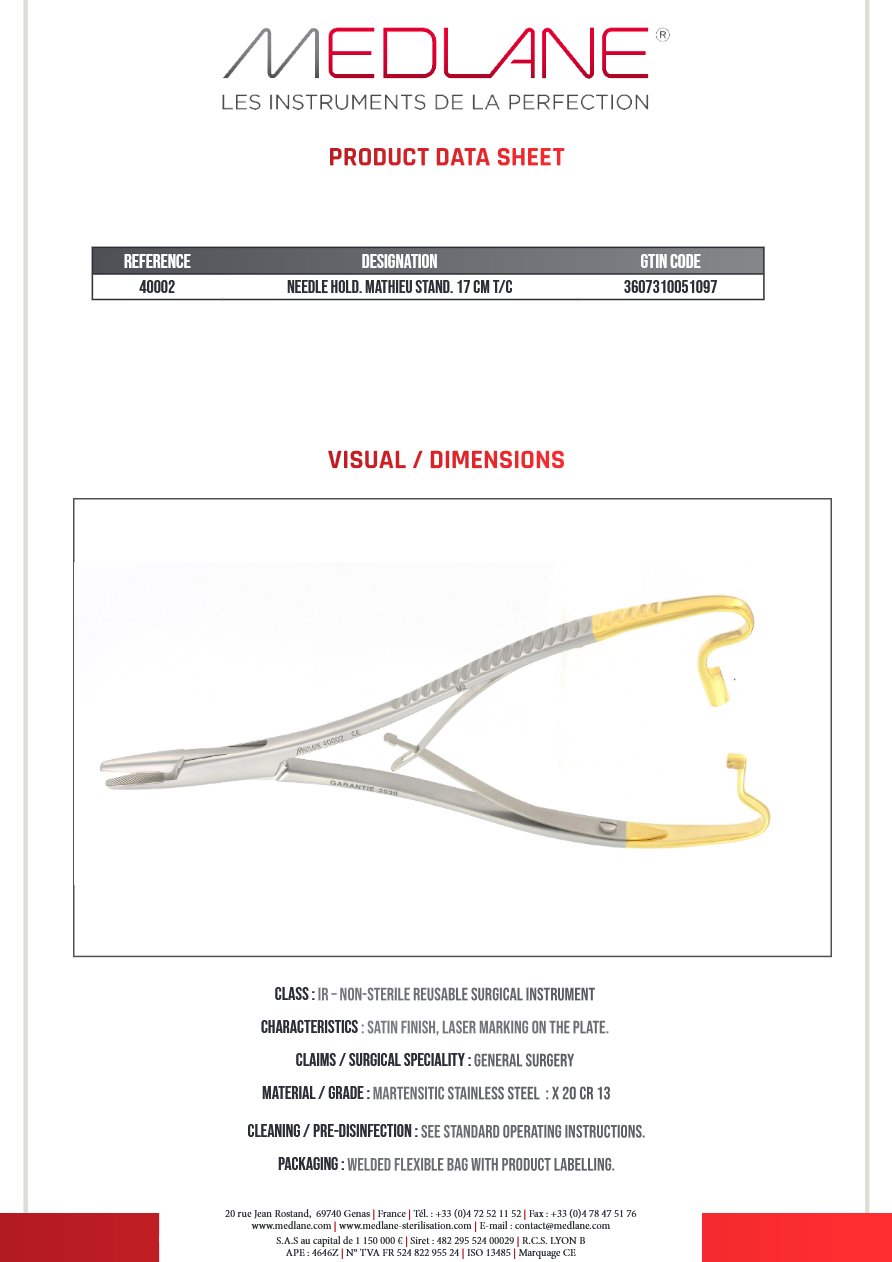

Porte Aiguille Mathieu Standard 170 mm Tungstène
REF · 40002P· 170 mm· Tungstène

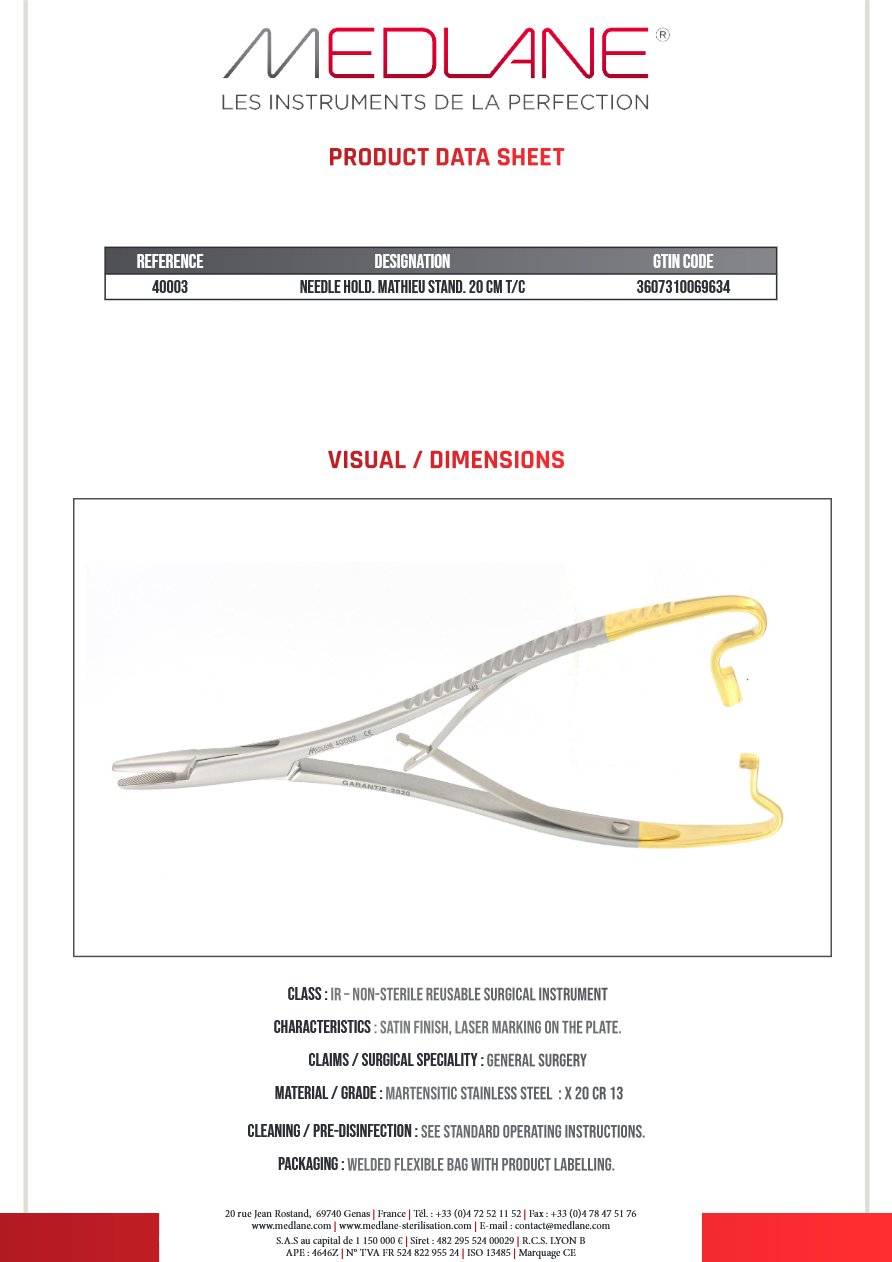

Porte Aiguille Mathieu Standard 200 mm Tungstène
REF · 40003P· 200 mm· Tungstène

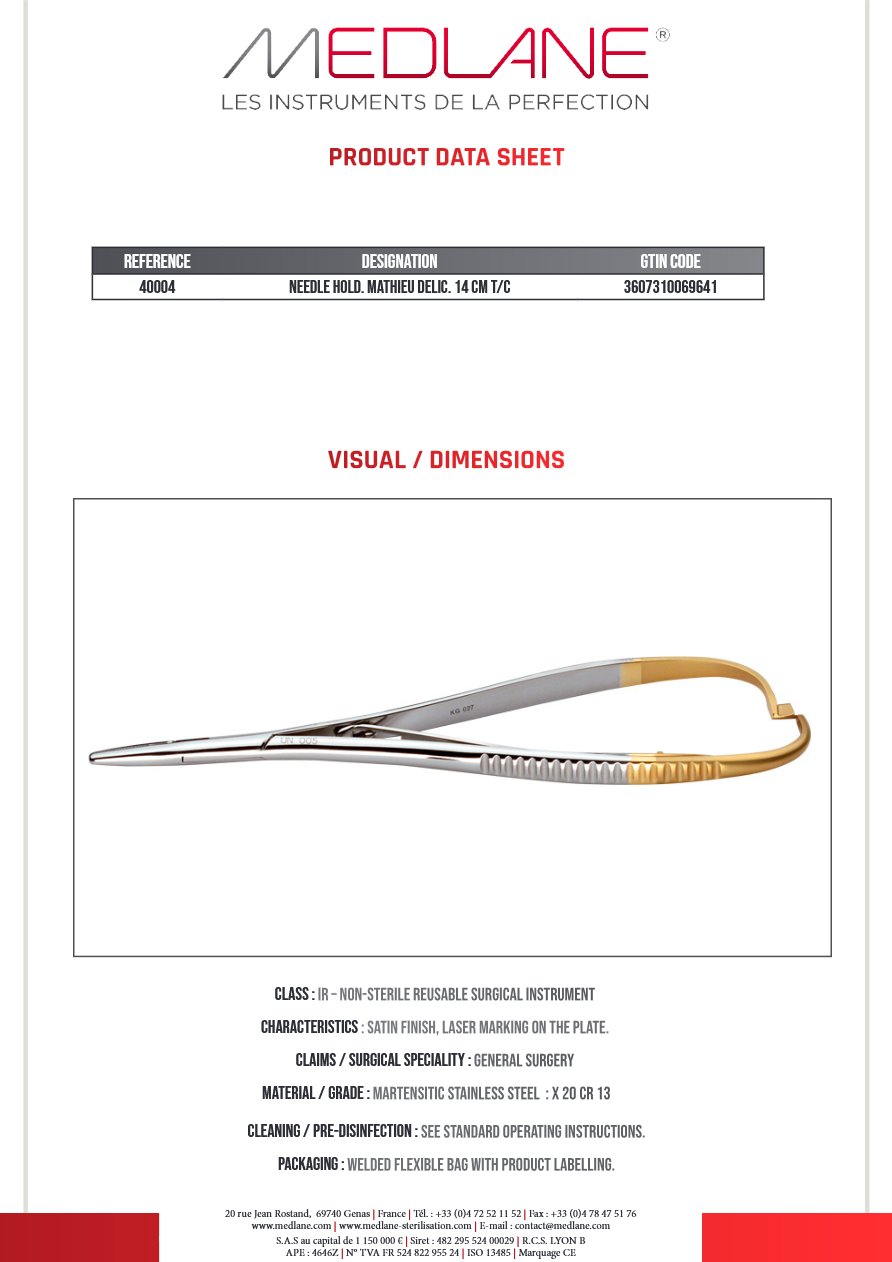

Porte Aiguille Mathieu Delicat 140 mm Tungstène
REF · 40004· 140 mm· Délicat· Tungstène

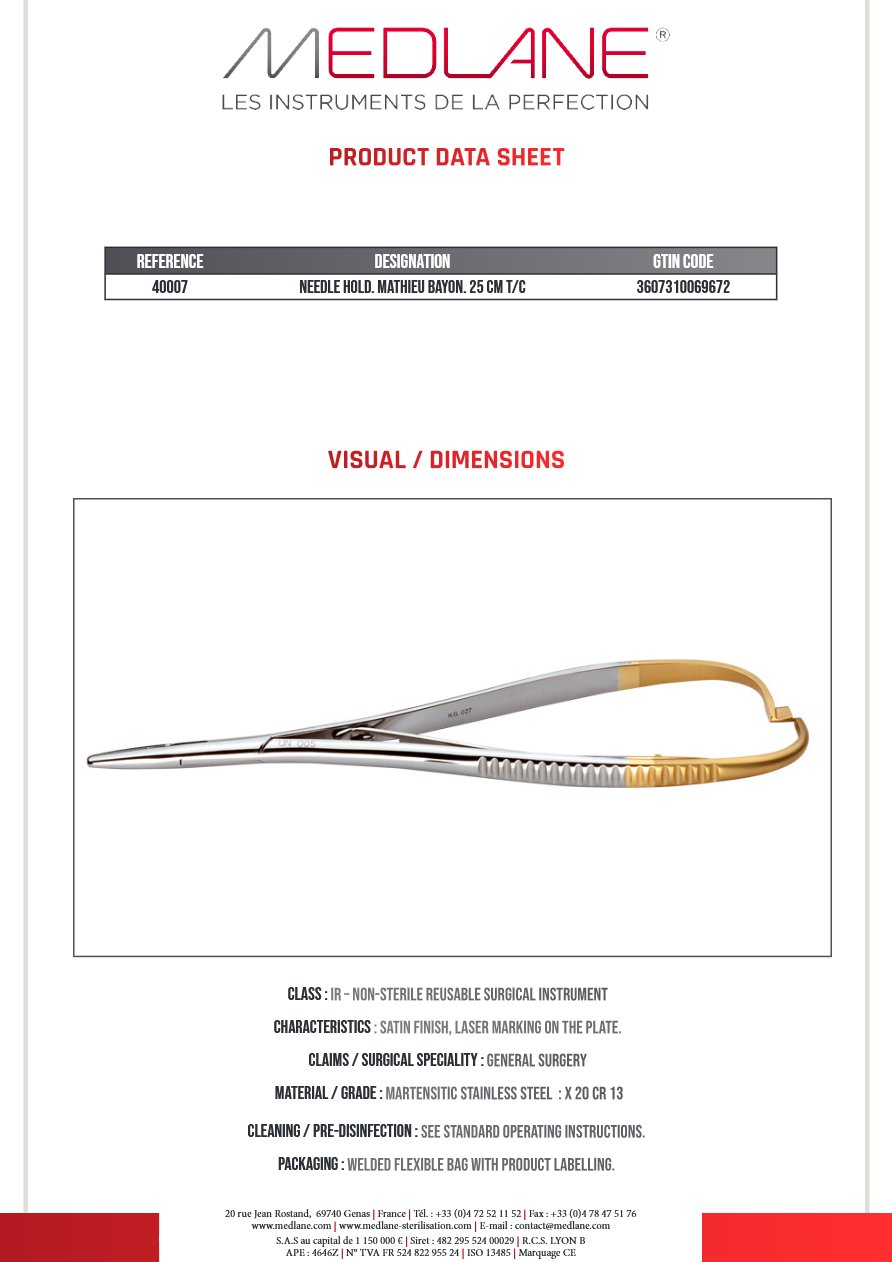

Porte Aiguille Mathieu Baionnette 250 mm Tungstène
REF · 40007· 250 mm· Baïonnette· Tungstène

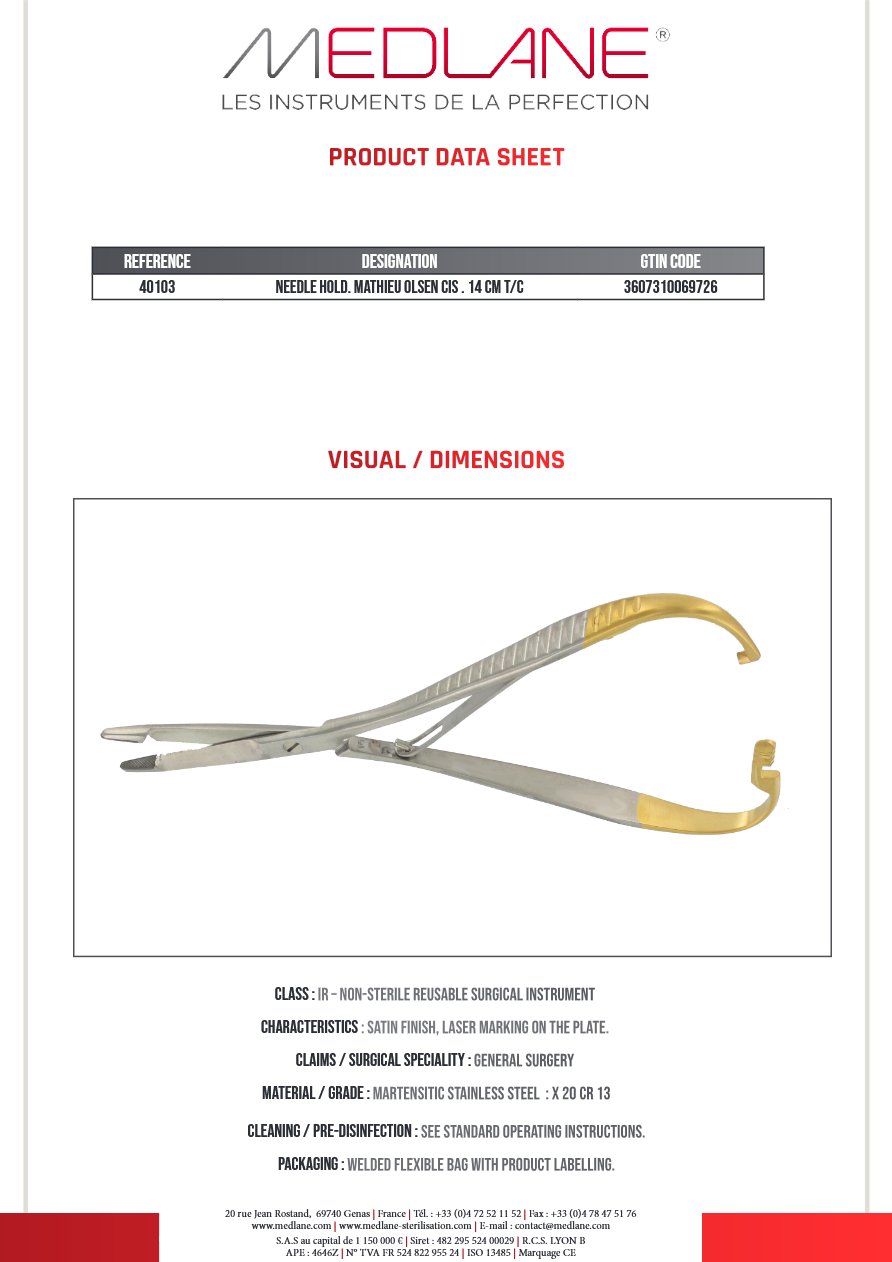

Porte Aiguille Mathieu Olsen Ciseaux 140 mm Tungstène
REF · 40103· 140 mm· Tungstène
Crile-Wood
Porte Aiguille Crile Wood 150 mm
REF · 39702P· 150 mm

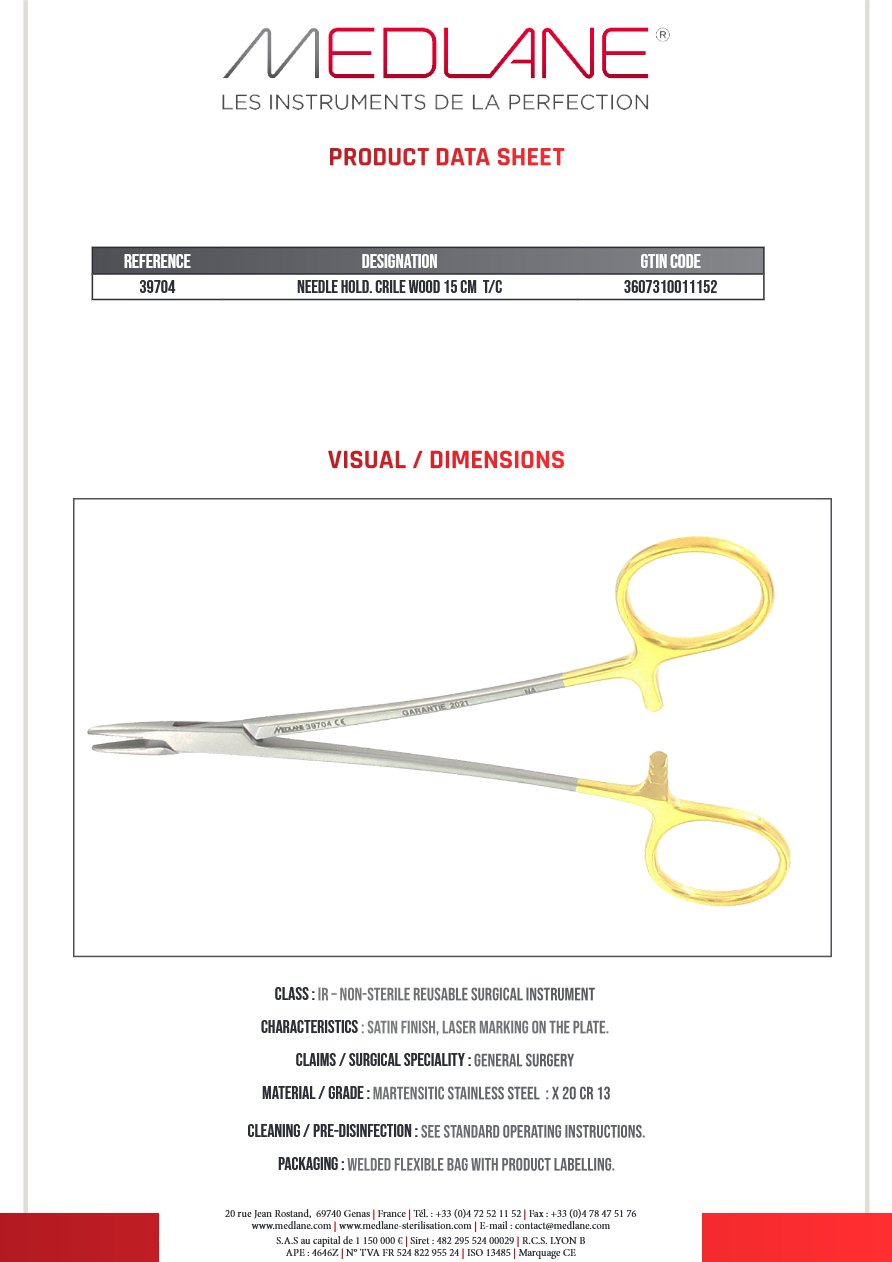

Porte Aiguille Crile Wood 150 mm Tungstène
REF · 39704P· 150 mm· Tungstène
Porte Aiguille Crile Wood 200 mm Tungstène
REF · 39706P· 200 mm· Tungstène

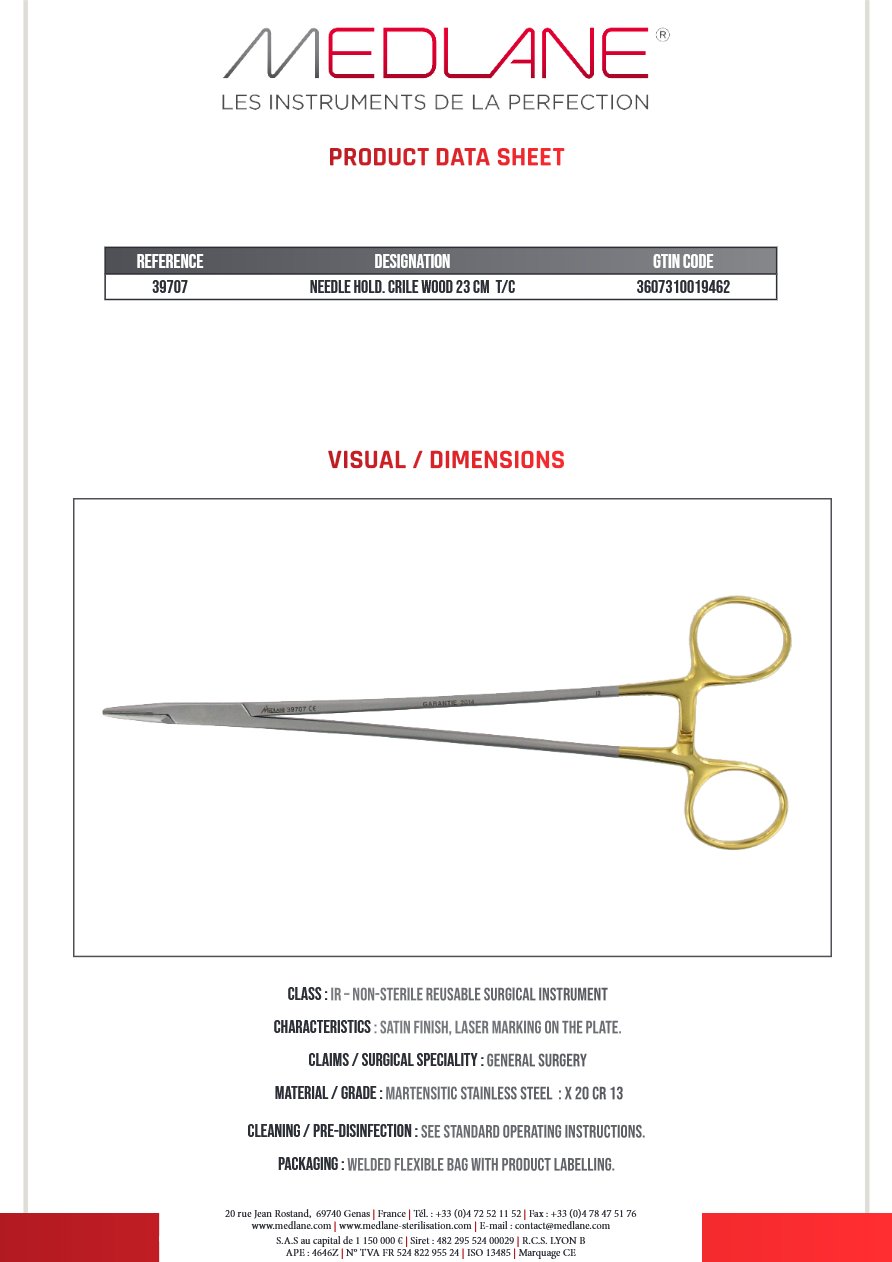

Porte Aiguille Crile Wood 230 mm Tungstène
REF · 39707P· 230 mm· Tungstène
Porte Aiguille Crile Wood 260 mm Tungstène
REF · 39708P· 260 mm· Tungstène

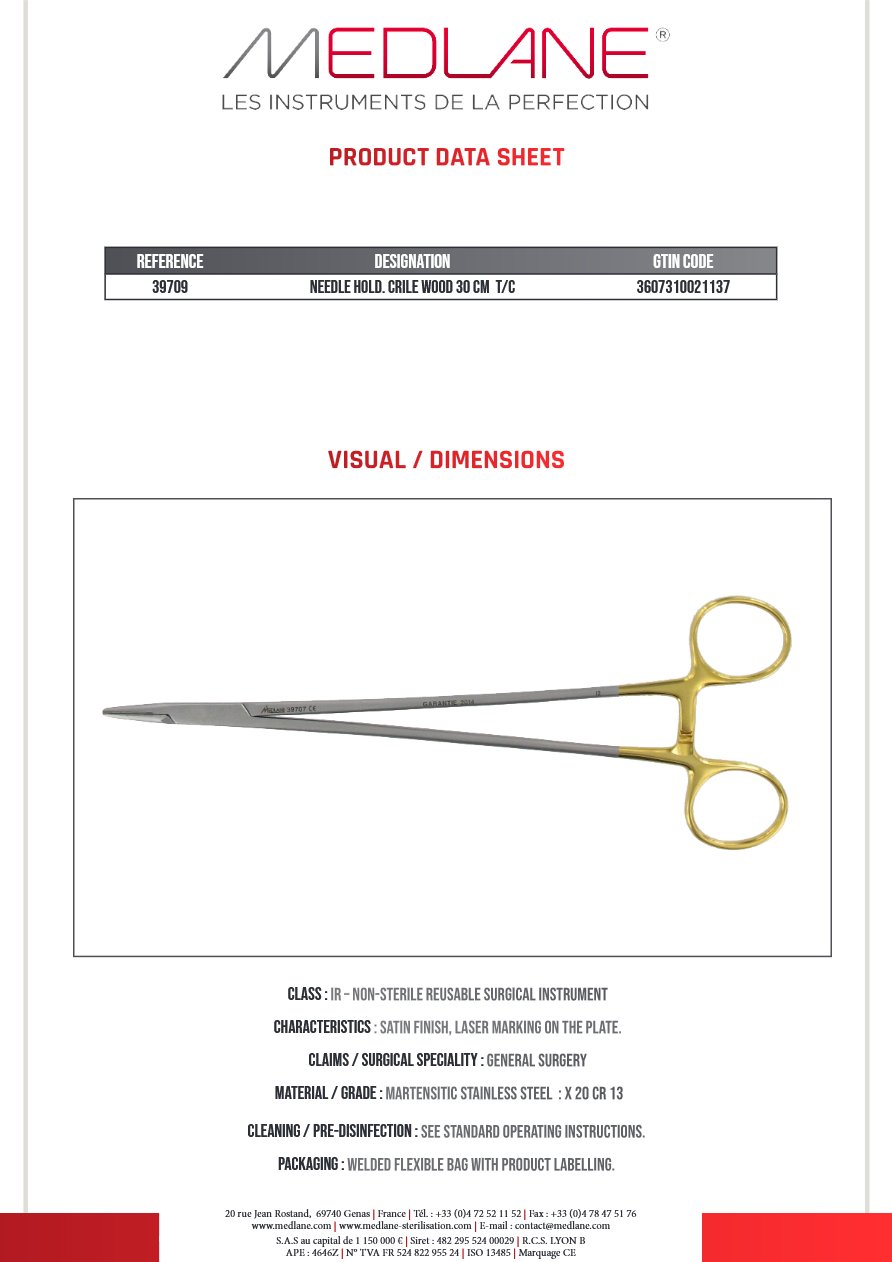

Porte Aiguille Crile Wood 300 mm Tungstène
REF · 39709P· 300 mm· Tungstène
DeBakey

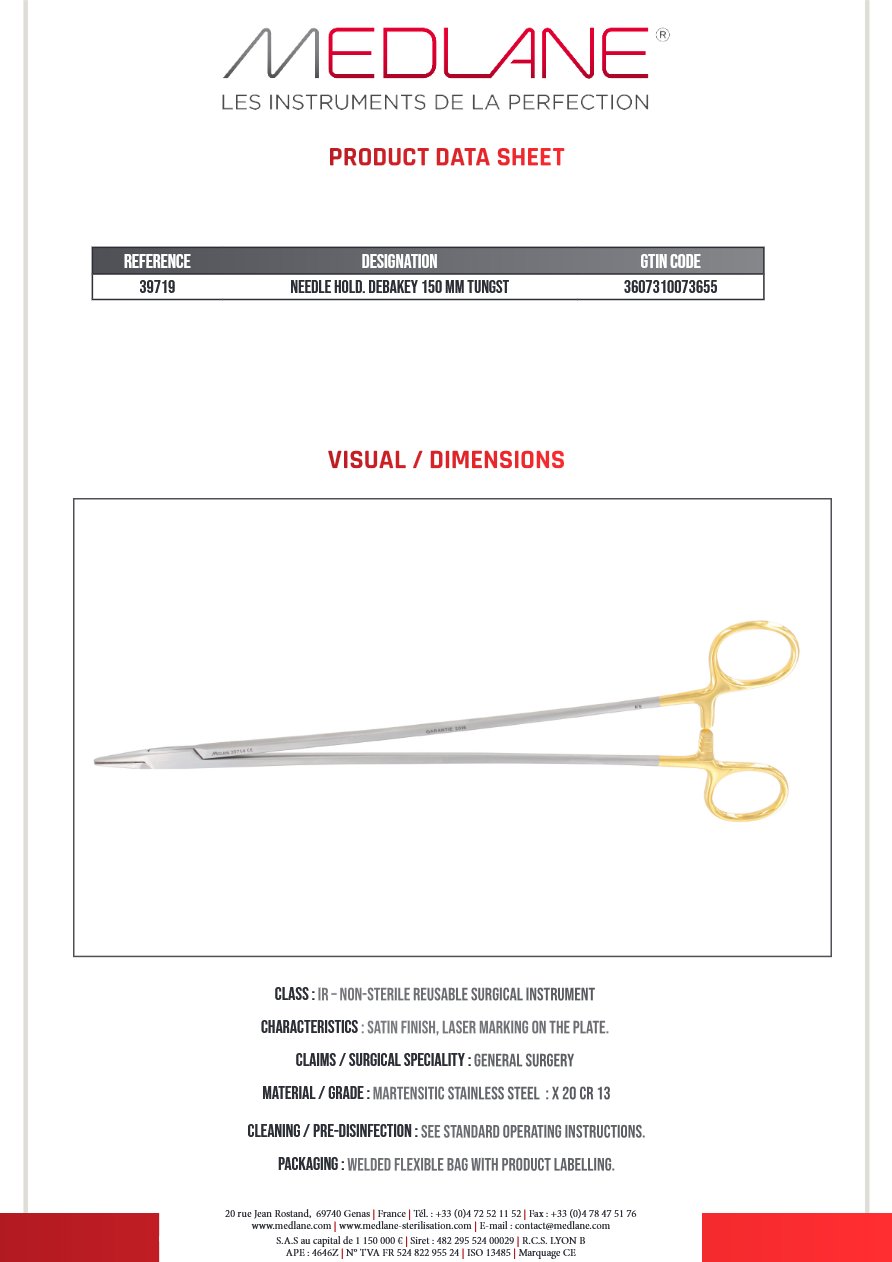

Porte Aiguille Debakey 150 mm Tungstène
REF · 39719· 150 mm· Tungstène
Porte Aiguille Debakey 180 mm Tungstène
REF · 39710P· 180 mm· Tungstène
Porte Aiguille Debakey 200 mm Tungstène
REF · 39711P· 200 mm· Tungstène

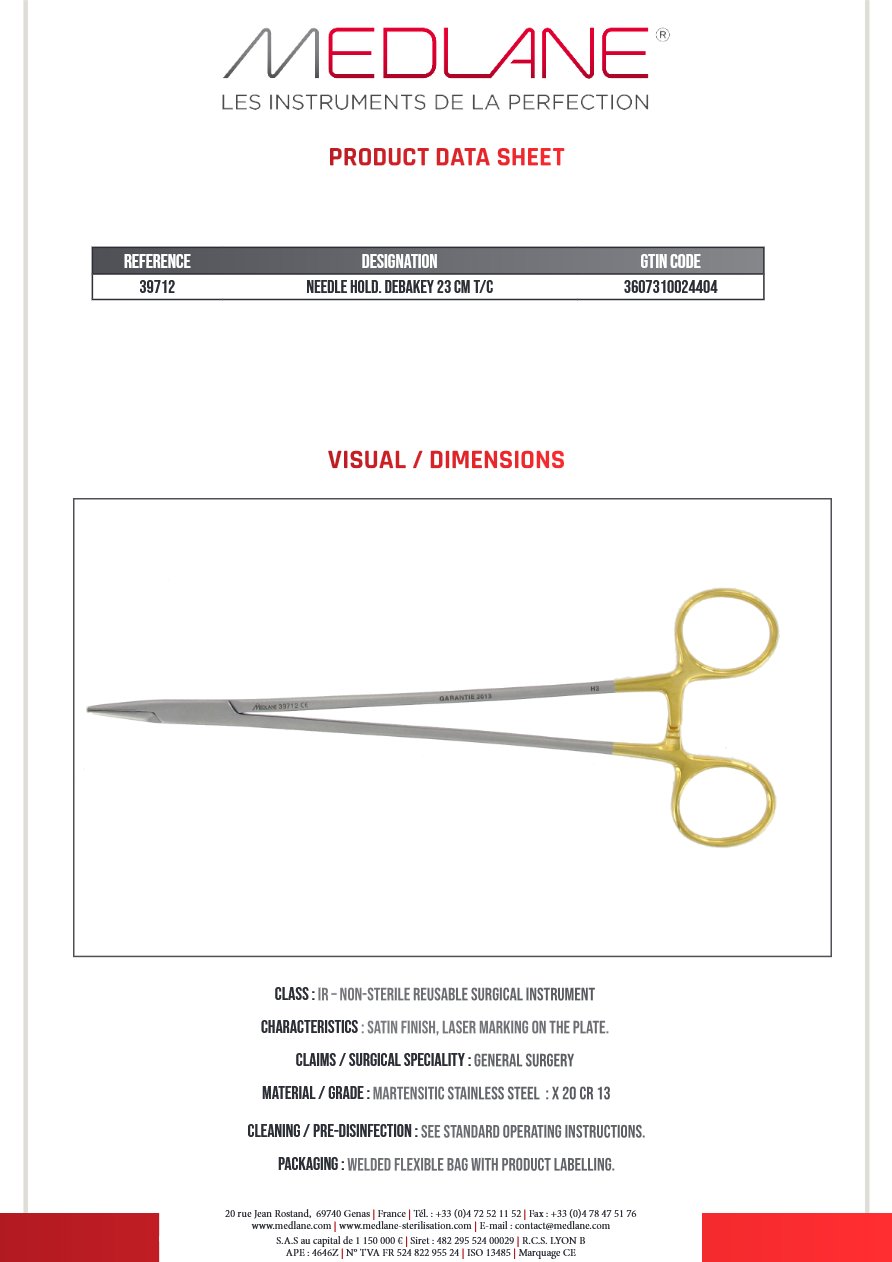

Porte Aiguille Debakey 230 mm Tungstène
REF · 39712P· 230 mm· Tungstène

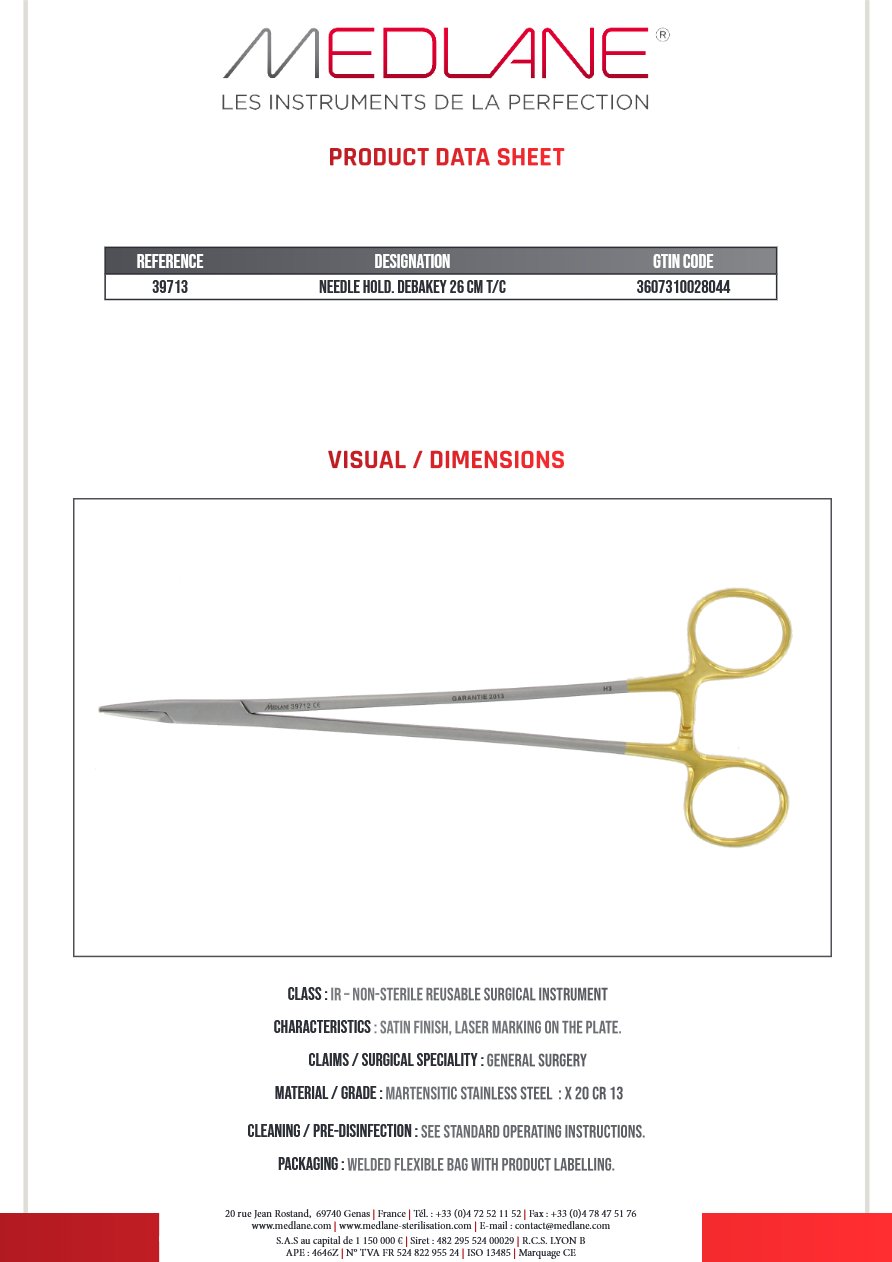

Porte Aiguille Debakey 260 mm Tungstène
REF · 39713P· 260 mm· Tungstène

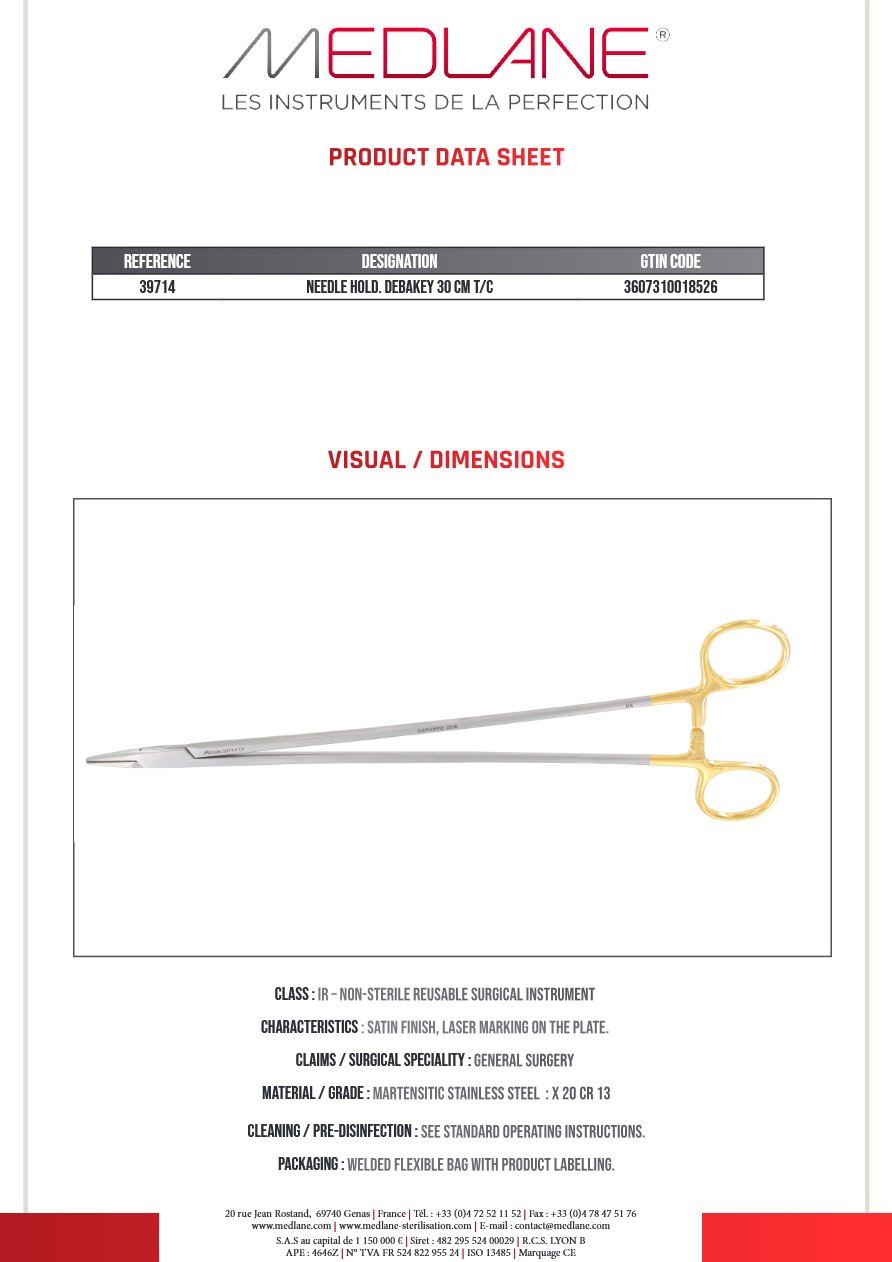

Porte Aiguille Debakey 300 mm Tungstène
REF · 39714P· 300 mm· Tungstène
Ryder
Porte Aiguille Ryder Standard 130 mm Tungstène
REF · 40302P· 130 mm· Tungstène

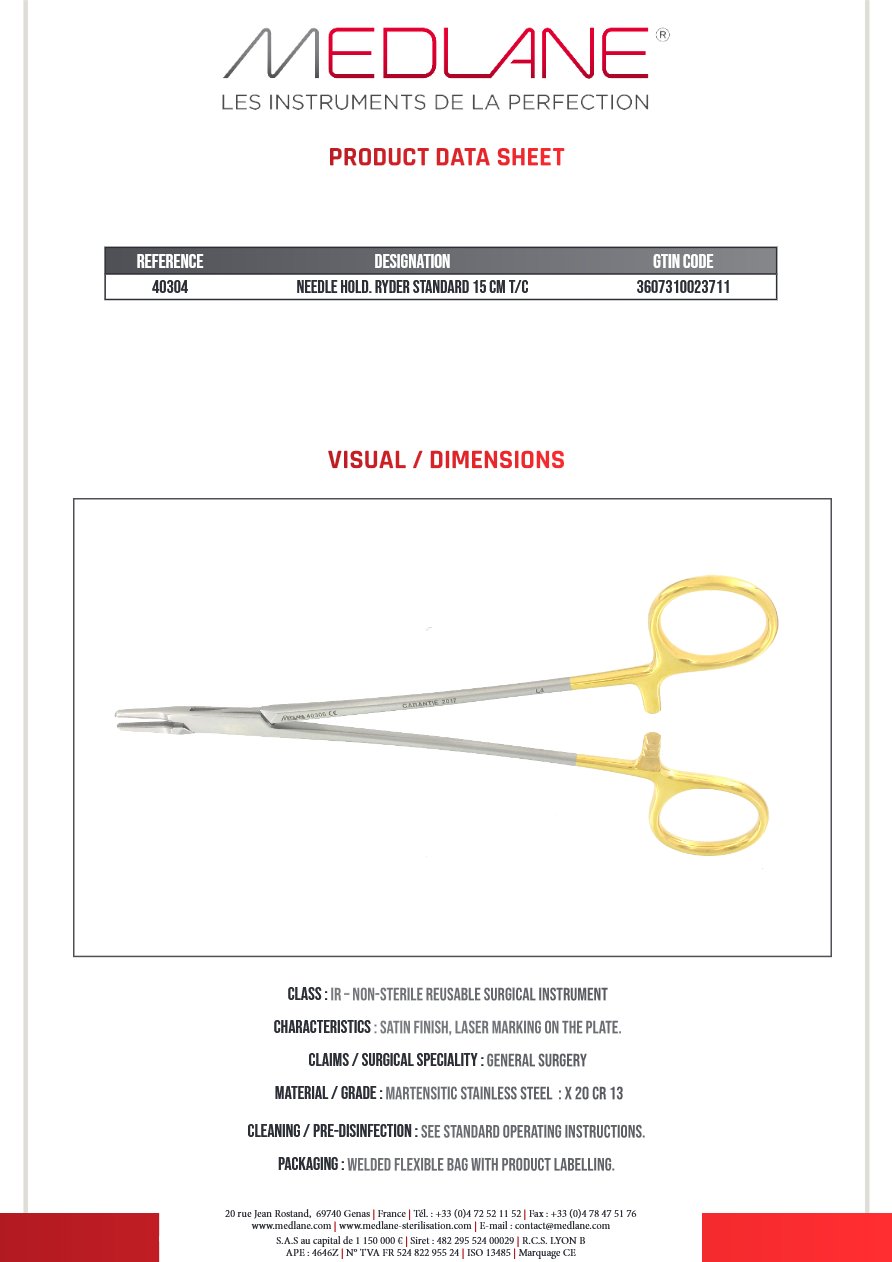

Porte Aiguille Ryder Standard 150 mm Tungstène
REF · 40304P· 150 mm· Tungstène
Porte Aiguille Ryder Standard 200 mm Tungstène
REF · 40308P· 200 mm· Tungstène

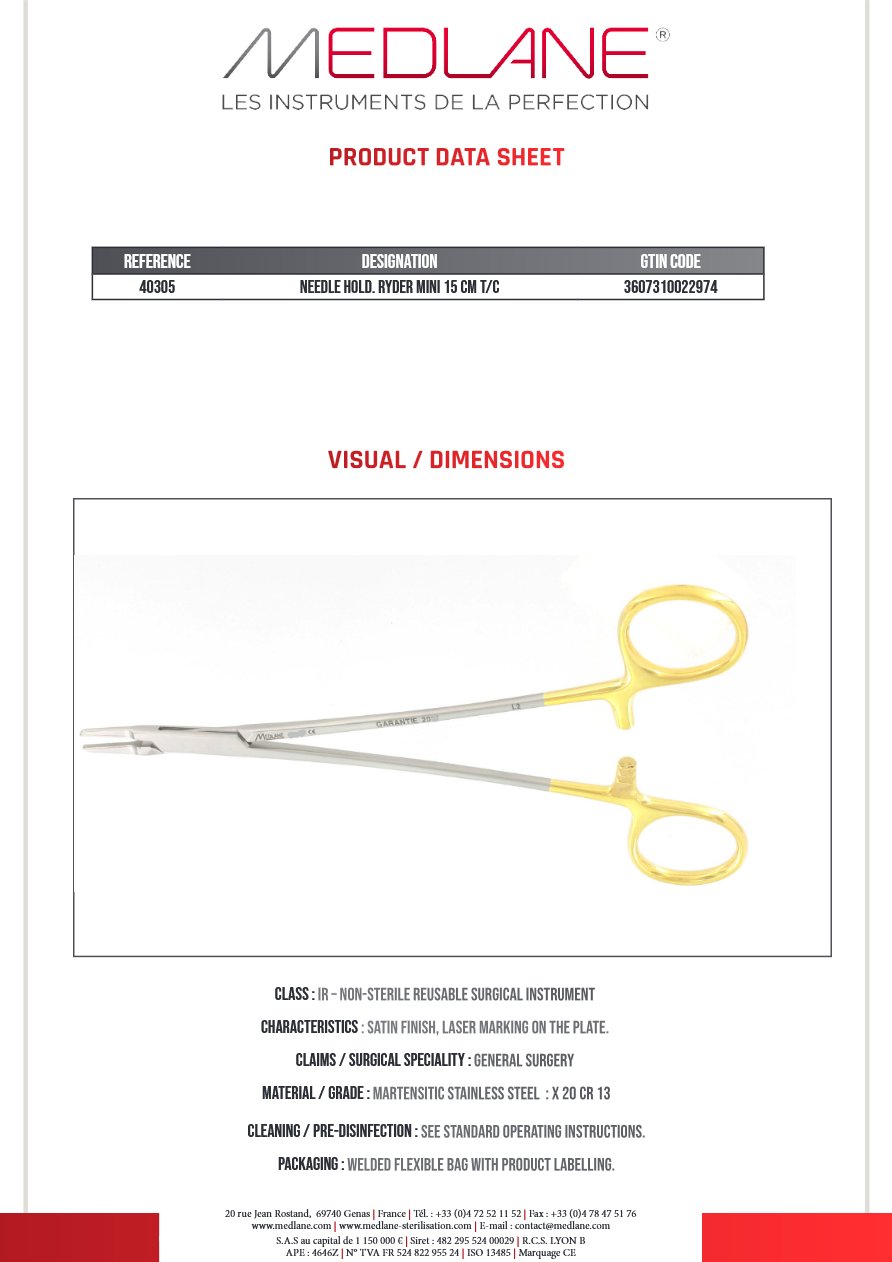

Porte Aiguille Ryder Mini 150 mm Tungstène
REF · 40305P· 150 mm· Mini· Tungstène
Porte Aiguille Ryder Mini 200 mm Tungstène
REF · 40309P· 200 mm· Mini· Tungstène

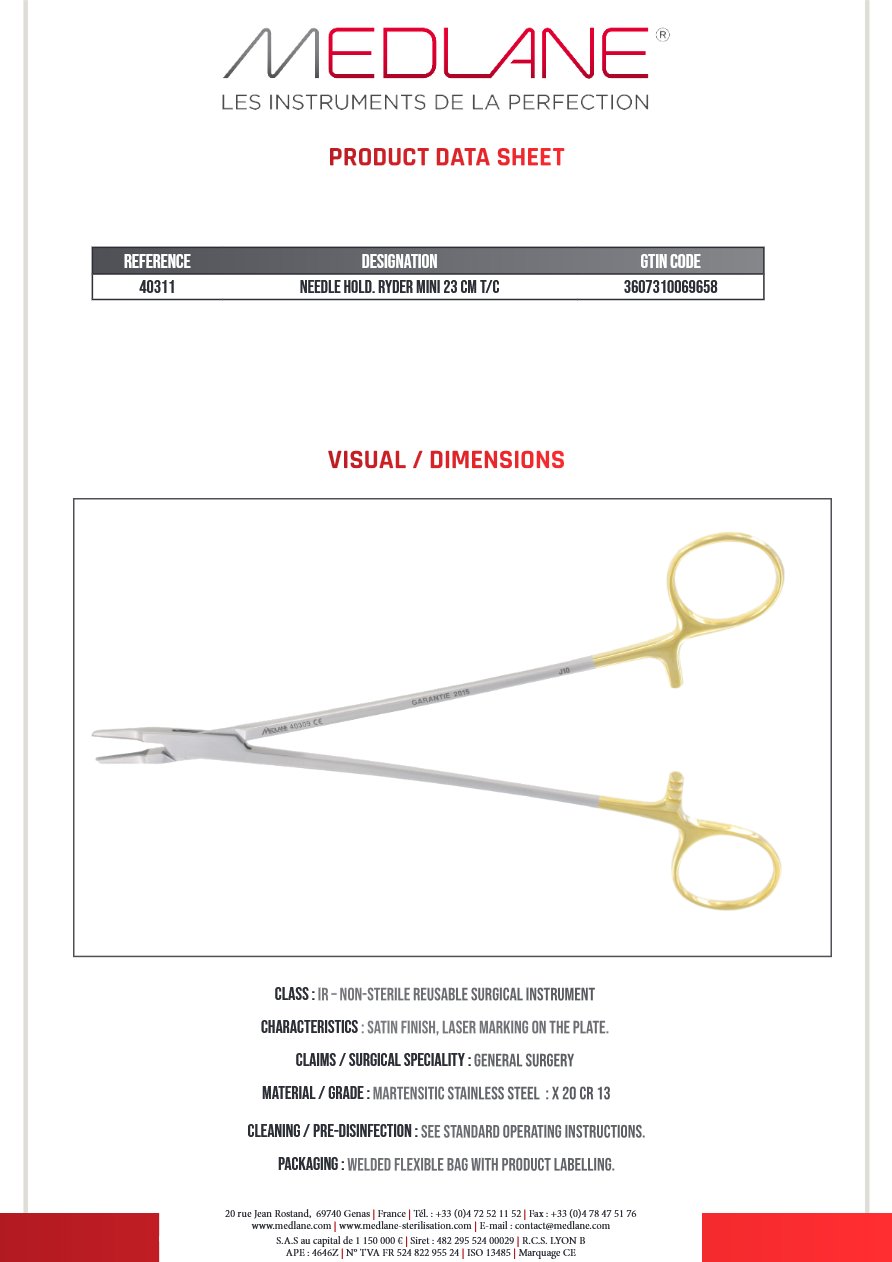

Porte Aiguille Ryder Mini 230 mm Tungstène
REF · 40311P· 230 mm· Mini· Tungstène
Olsen-Hegar, Halsey, Sarot

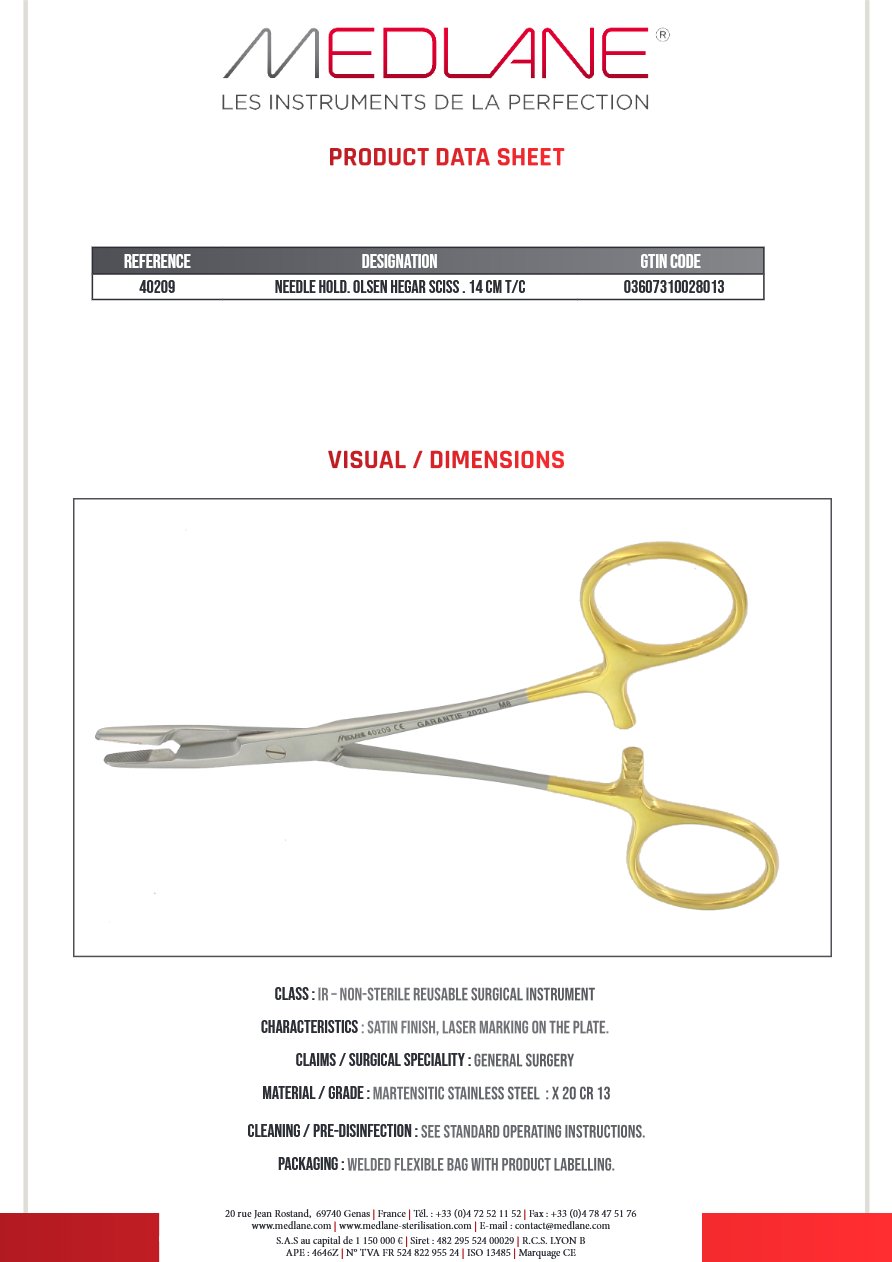

Porte Aiguille Olsen Hegar Ciseaux 140 mm Tungstène
REF · 40209P· 140 mm· Tungstène

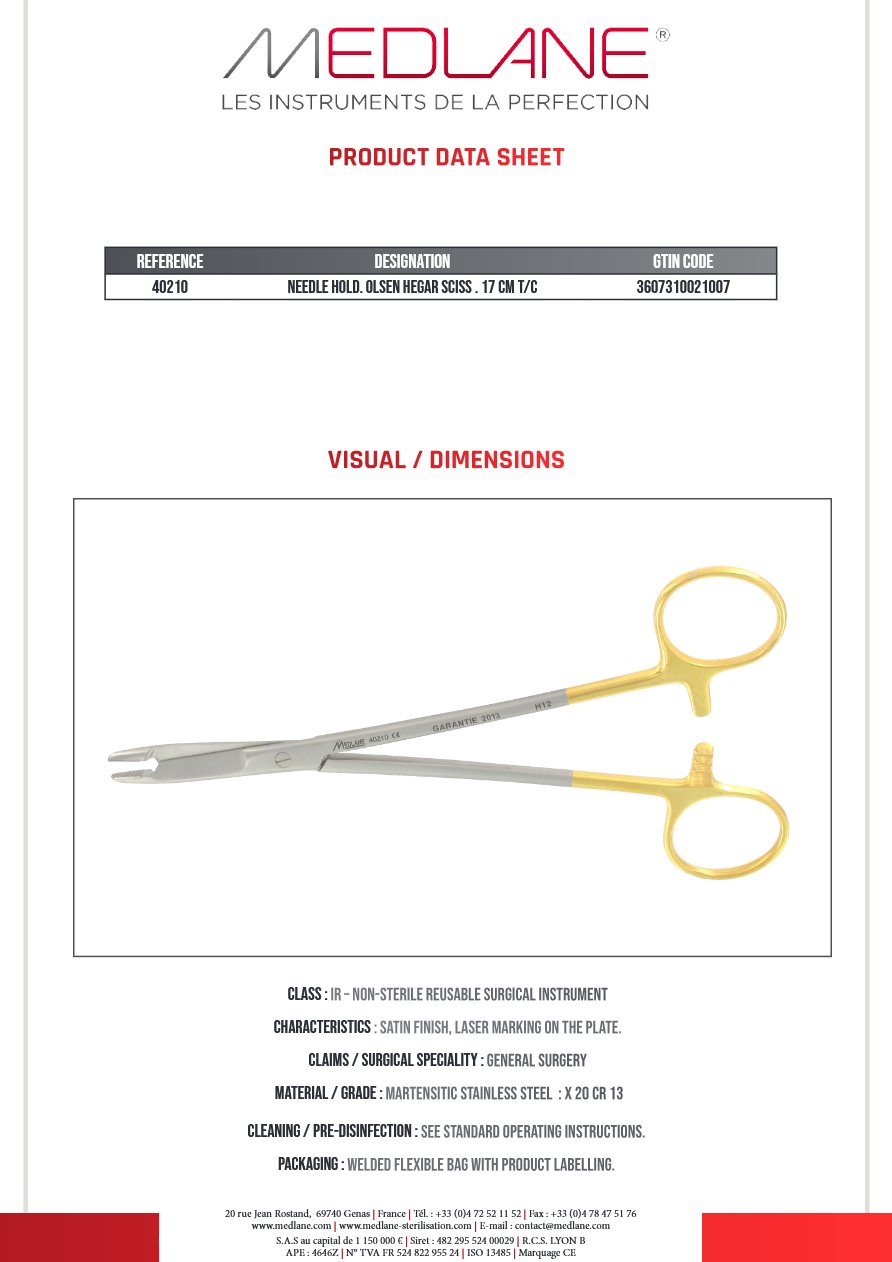

Porte Aiguille Olsen Hegar Ciseaux 170 mm Tungstène
REF · 40210P· 170 mm· Tungstène

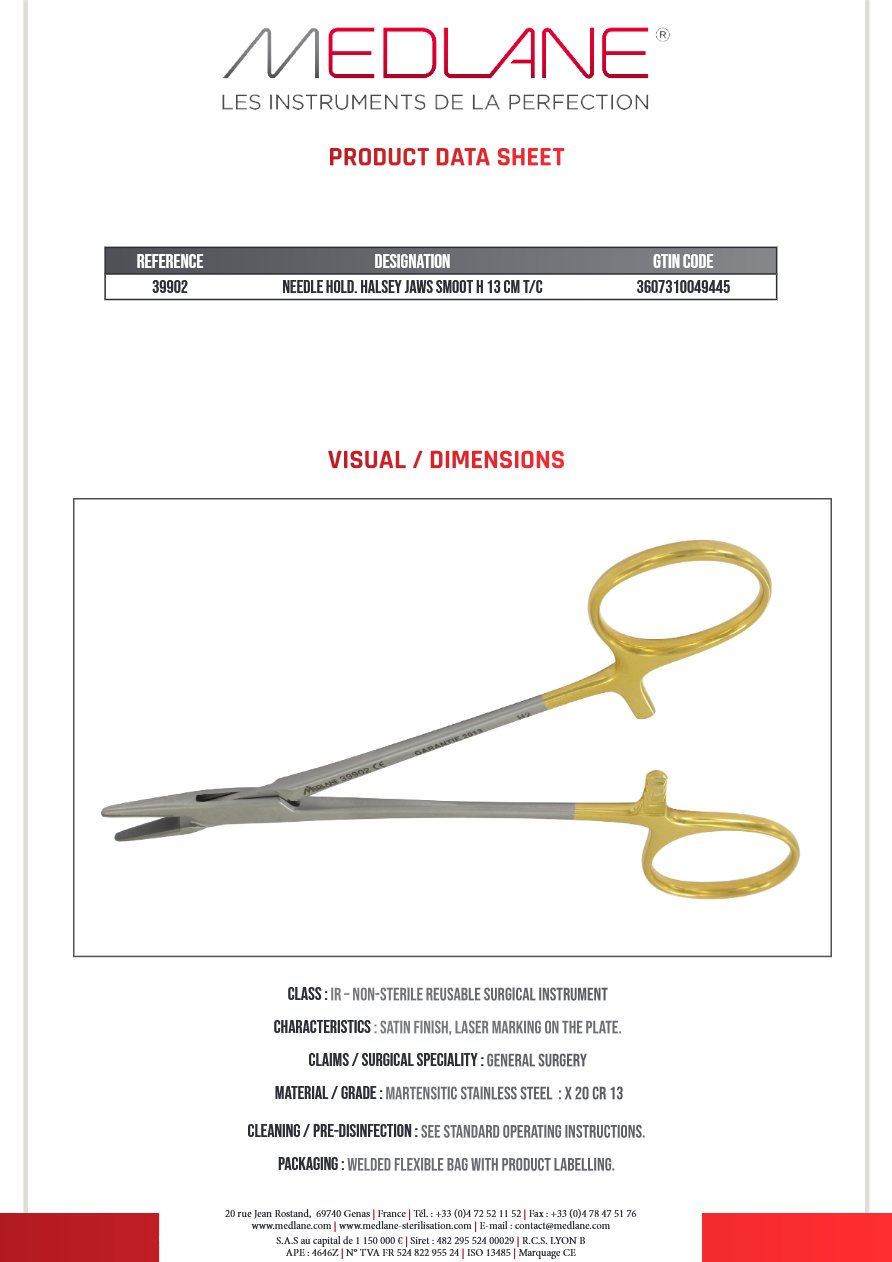

Porte Aiguille Halsey 130 mm Tungstène Lisse
REF · 39902P· 130 mm· Mors lisses· Tungstène
Porte Aiguille Halsey 130 mm Tungstène
REF · 39903P· 130 mm· Tungstène
Porte Aiguille Sarot 180 mm Tungstène
REF · 40314P· 180 mm· Tungstène
Porte Aiguille Sarot 200 mm Tungstène
REF · 40316P· 200 mm· Tungstène
Saurez-vous les reconnaître ?
Quatre porte-aiguilles MEDLANE, quatre architectures nettement différentes. Identifiez chacune à partir de ce qui est visible sur la photo.
RÉVÉLER LES RÉPONSES
- A — Mayo-HegarPorte Aiguille Mayo Hegar 200 mm Tungstène · REF 40204P
- B — MathieuPorte Aiguille Mathieu Standard 140 mm Tungstène · REF 40001P
- C — Olsen-HegarPorte Aiguille Olsen Hegar Ciseaux 140 mm Tungstène · REF 40209P
- D — DeBakeyPorte Aiguille Debakey 230 mm Tungstène · REF 39712P
Chaque caractéristique citée ici est celle portée par la désignation catalogue de la référence affichée. La configuration exacte se lit toujours sur la référence et sa documentation.
Trouver la bonne référence, pas seulement le bon nom
MEDLANE est une entreprise française spécialisée dans l'instrumentation chirurgicale, établie à Genas près de Lyon, certifiée ISO 13485 pour la conception, le pilotage de la production et la distribution. Chaque référence de ce guide renvoie à sa fiche catalogue complète.
Continuer votre exploration de l'instrumentation
- Guide n°01Ciseaux Metzenbaum & Mayo
Les reconnaître, comprendre leurs différences et identifier leurs variantes.
- Guide n°02Kocher, Kelly, Crile, Halsted & Leriche
Reconnaître et différencier les principales pinces hémostatiques.
- Guide n°03Pinces à disséquer
Silhouette, extrémités et architectures Adson, Semkin, Gerald, DeBakey.
Protocoles de contrôle documentés
Extraits de la documentation technique MEDLANE. Ils décrivent des protocoles documentés, non des instructions d'utilisation ni un engagement de conformité.
Essai d'élasticité
- L'instrument est fermé jusqu'au dernier cran de la crémaillère et maintenu sous contrainte pendant 3 heures à température ambiante.
- Après l'essai de corrosion, l'instrument est contrôlé à la recherche de fissures et de déformations permanentes.
Essai fonctionnel de préhension
- Un fil plastique ou une suture de diamètre inférieur ou égal à 0,2 mm est placé dans la partie active, puis l'instrument est fermé.
- Une traction de 20 N est appliquée : le fil ne doit s'échapper ni en charge longitudinale, ni en charge transversale.
Essai de corrosion
- Un cycle de nettoyage est appliqué à l'instrument avant essai.
- L'instrument est immergé en eau déminéralisée à 90 °C pendant 1 heure, puis séché à l'air.
- Le contrôle visuel recherche traces de rouille, microfissures et autres défauts de surface.
